角型近接センサ 【E2Q6】
- 通常単価(税別)
- 14,376円～14,432円
- 税込単価
- 15,814円～15,875円
検出方向を自由に切替可能【特長】・検出方向を前面、側面（上下、左右90°単位）...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
製品仕様
定格/性能
| 項目 | 形式 | ||
|---|---|---|---|
| 形E2Q6-N20□3-H | 形E2Q6-N30M□3-H | ||
| シールド | シールド | 非シールド | |
| 検出距離 | 20mm±10% | 30mm±10% | |
| 設定距離 | 0～16mm | 0～24mm | |
| 応差 | 検出距離の15%以下 | ||
| 検出可能物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ3ページ参照） | ||
| 標準検出物体 | 鉄60×60×1mm | 鉄90×90×1mm | |
| 応答周波数*1 | 150Hz | 100Hz | |
| 電源電圧（使用電圧範囲） | DC10～30V リップル（p-p）10%含む | ||
| 消費電流 | 20mA以下 | ||
| 制御出力 | 開閉容量 | 200mA以下 | |
| 残留電圧 | 2V以下（負荷電流200mA時） | ||
| 表示灯 | 電源表示灯（緑色）、検出表示灯（黄色） | ||
| 動作モード | NO（近づいてON）+NC（離れてON） | ||
| 保護回路 | 電源逆接続保護、出力逆接続保護、負荷短絡保護 | ||
| 周囲温度範囲 | 動作時、保存時:各-25～+70℃（ただし、氷結、結露しないこと） | ||
| 周囲湿度範囲 | 動作時、保存時:各35～95%RH（ただし、結露しないこと） | ||
| 温度の影響 | -25～+70℃の温度範囲内で+23℃時の検出距離の±15%以内 | ||
| 電圧の影響 | DC24V±15%の範囲内で、DC24V時の検出距離の±2%以内 DC12V±15%の範囲内で、DC12V時の検出距離の±2%以内 | ||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | ||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 | ||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 | ||
| 衝撃（耐久） | 300m/s2 X、Y、Z各6方向 3回 | ||
| 保護構造 | IEC規格 IP67 *2 | ||
| 接続方式 | 端子台タイプ | ||
| 質量（梱包状態/本体のみ） | 約250g/約230g | ||
| 材質 | ケース | ポリアミド | |
| 検出面 | ポリアミド | ||
| 端子台 | ポリアミド | ||
| 付属品 | 取扱説明書 | ||
*1.応答周波数は平均値です。測定条件は標準検出物体を用いて検出物体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
*2.推奨のケーブルグランド使用時
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,432円 ( 15,875円 ) | 1日目 |
14,376円 ( 15,814円 ) | 71日目 |
14,432円 ( 15,875円 ) | 1日目 |
14,376円 ( 15,814円 ) | 1日目 |
詳細情報
基本情報
検出方向を自由に切替可能
【特長】
・検出方向を前面、側面（上下、左右90°単位）へ5方向に切替可能。
・4つの表示灯で様々な方向から、センサの動作状況が見える。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

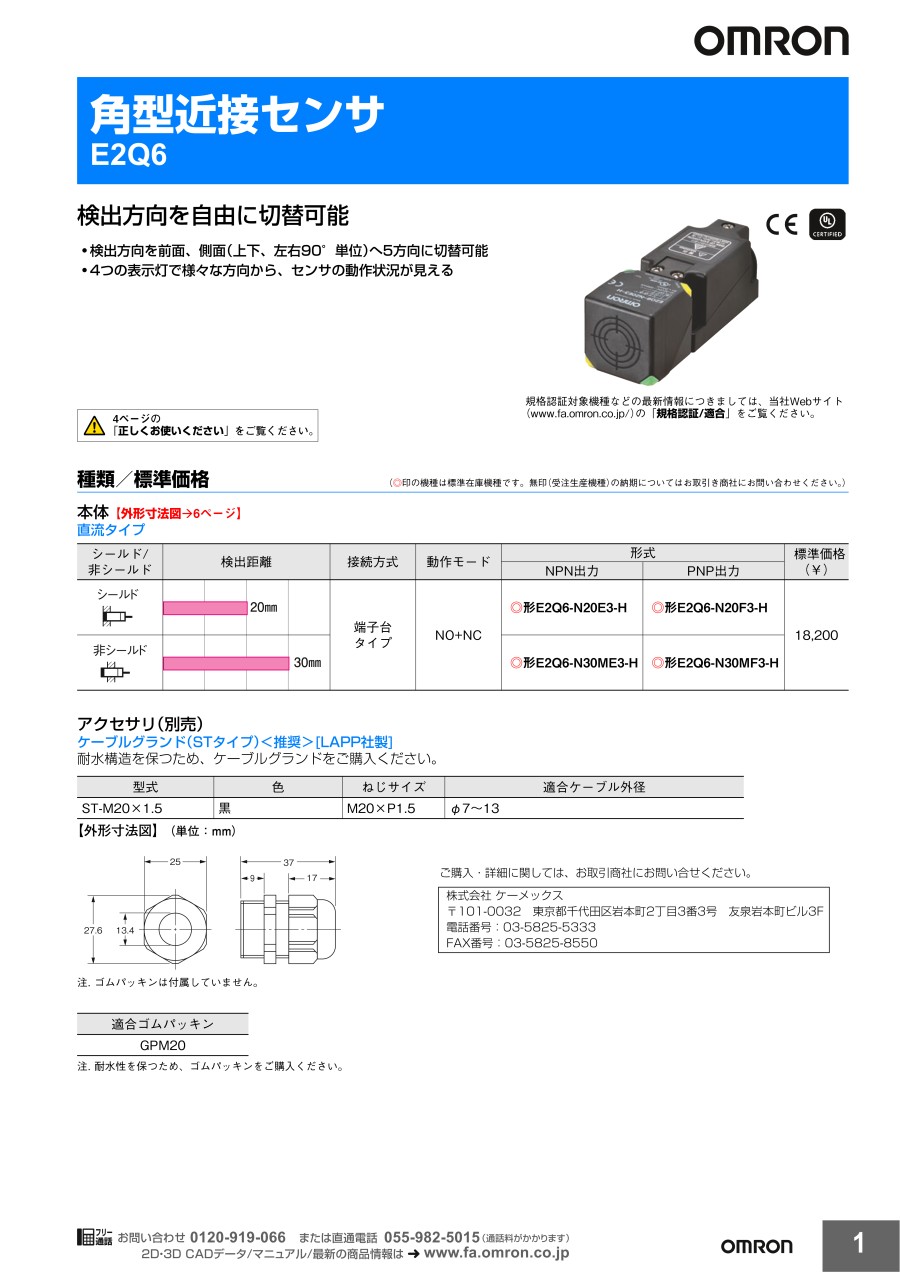

カタログ
