メカニカル部品技術窓口
絞り込み条件
未確定：候補が44型番あります。
歯数(T)
~mm- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 32
- 34
- 35
- 36
- 38
- 40
- 42
- 44
- 45
- 46
- 48
- 50
- 52
- 54
- 55
- 56
- 58
- 60
- 62
- 64
- 65
- 66
- 68
- 70
- 80
軸穴径(mm)
~mm- 18
- 20
- 22
- 25
- 30
ボス径(mm)
~mm- 35
- 38
- 40
- 45
- 50
- 53
- 55
- 60
- 65
- 69
- 73
- 77
- 80
- 84
- 87
- 90
- 95
- 100
- 110
- 120
ボス長さ(mm)
~mm- 16
- 20
タイプ
~mm出荷日
- すべて
- 3日以内
- 22日以内
- 73日以内
標準平歯車 ギヤーモジュール4
- 通常単価(税別)
- 2,654円～50,574円
- 税込単価
- 2,919円～55,631円
通常出荷日：3日目～73日目
歯数12T～80Tまでよく使われる歯数を取り揃えております。速比の組合せも標準品で納期短縮、設計も便利...
詳細を確認- 本型番は、メーカーにて軸穴径変更（＋2mm）が予定されており、今後順次切り替えを予定しています。
- この商品はタップ未加工品です。
未確定：候補が44型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

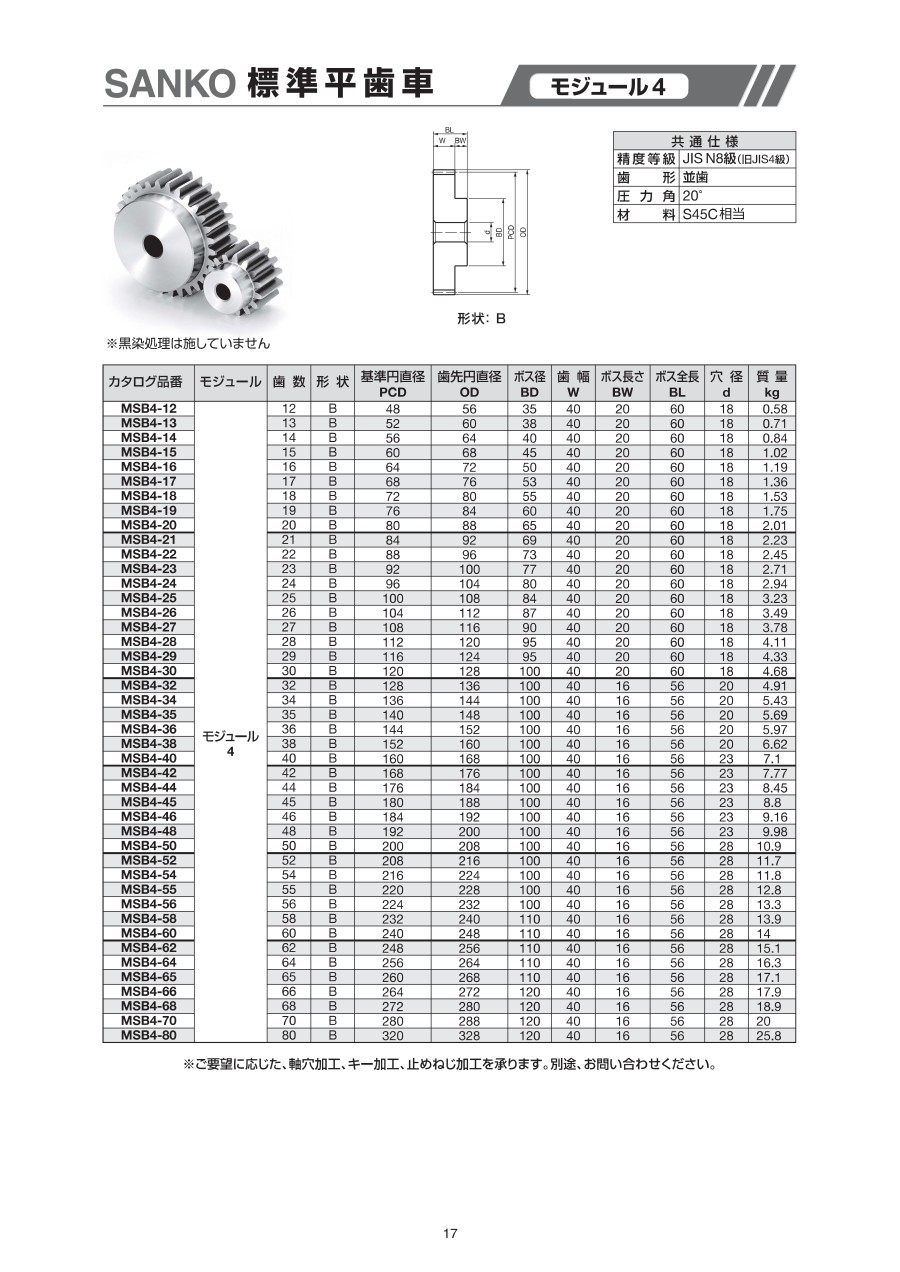

外形図
形状：B
製品仕様
| 精度等級 | JIS N8級（旧JIS4級） |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C相当 |
※黒染処理は施していません。
規格表
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,654円 ( 2,919円 ) | 3日目 |
2,714円 ( 2,985円 ) | 3日目 |
3,008円 ( 3,309円 ) | 3日目 |
2,952円 ( 3,247円 ) | 3日目 |
3,226円 ( 3,549円 ) | 3日目 |
3,454円 ( 3,799円 ) | 3日目 |
3,747円 ( 4,122円 ) | 3日目 |
3,904円 ( 4,294円 ) | 3日目 |
4,739円 ( 5,213円 ) | 3日目 |
4,210円 ( 4,631円 ) | 3日目 |
4,888円 ( 5,377円 ) | 3日目 |
6,330円 ( 6,963円 ) | 3日目 |
6,240円 ( 6,864円 ) | 3日目 |
6,924円 ( 7,616円 ) | 3日目 |
7,074円 ( 7,781円 ) | 3日目 |
7,140円 ( 7,854円 ) | 3日目 |
7,674円 ( 8,441円 ) | 73日目 |
7,864円 ( 8,650円 ) | 3日目 |
9,117円 ( 10,029円 ) | 3日目 |
8,416円 ( 9,258円 ) | 3日目 |
8,956円 ( 9,852円 ) | 3日目 |
9,700円 ( 10,670円 ) | 3日目 |
9,766円 ( 10,743円 ) | 3日目 |
10,797円 ( 11,877円 ) | 3日目 |
11,913円 ( 13,104円 ) | 3日目 |
12,231円 ( 13,454円 ) | 3日目 |
13,448円 ( 14,793円 ) | 22日目 |
14,689円 ( 16,158円 ) | 3日目 |
14,833円 ( 16,316円 ) | 3日目 |
16,723円 ( 18,395円 ) | 3日目 |
18,008円 ( 19,809円 ) | 3日目 |
18,240円 ( 20,064円 ) | 3日目 |
19,981円 ( 21,979円 ) | 3日目 |
21,592円 ( 23,751円 ) | 3日目 |
21,706円 ( 23,877円 ) | 3日目 |
23,588円 ( 25,947円 ) | 3日目 |
25,619円 ( 28,181円 ) | 3日目 |
25,752円 ( 28,327円 ) | 3日目 |
27,824円 ( 30,606円 ) | 3日目 |
29,847円 ( 32,832円 ) | 3日目 |
30,121円 ( 33,133円 ) | 3日目 |
32,335円 ( 35,569円 ) | 3日目 |
37,815円 ( 41,597円 ) | 3日目 |
50,574円 ( 55,631円 ) | 3日目 |
詳細情報
基本情報
歯数12T～80Tまでよく使われる歯数を取り揃えております。
速比の組合せも標準品で納期短縮、設計も便利になります。また軸穴加工、キー加工などの追加工もいたします。
ご注意
- 本型番は、メーカーにて軸穴径変更（＋2mm）が予定されており、今後順次切り替えを予定しています。
- この商品はタップ未加工品です。
