標準平歯車 ギヤーモジュール3
- 通常単価(税別)
- 1,304円～20,346円
- 税込単価
- 1,434円～22,381円
歯数12T～80Tまでよく使われる歯数を取り揃えております。速比の組合せも標準...
詳細情報を確認する
未確定：候補が47型番あります。
商品情報

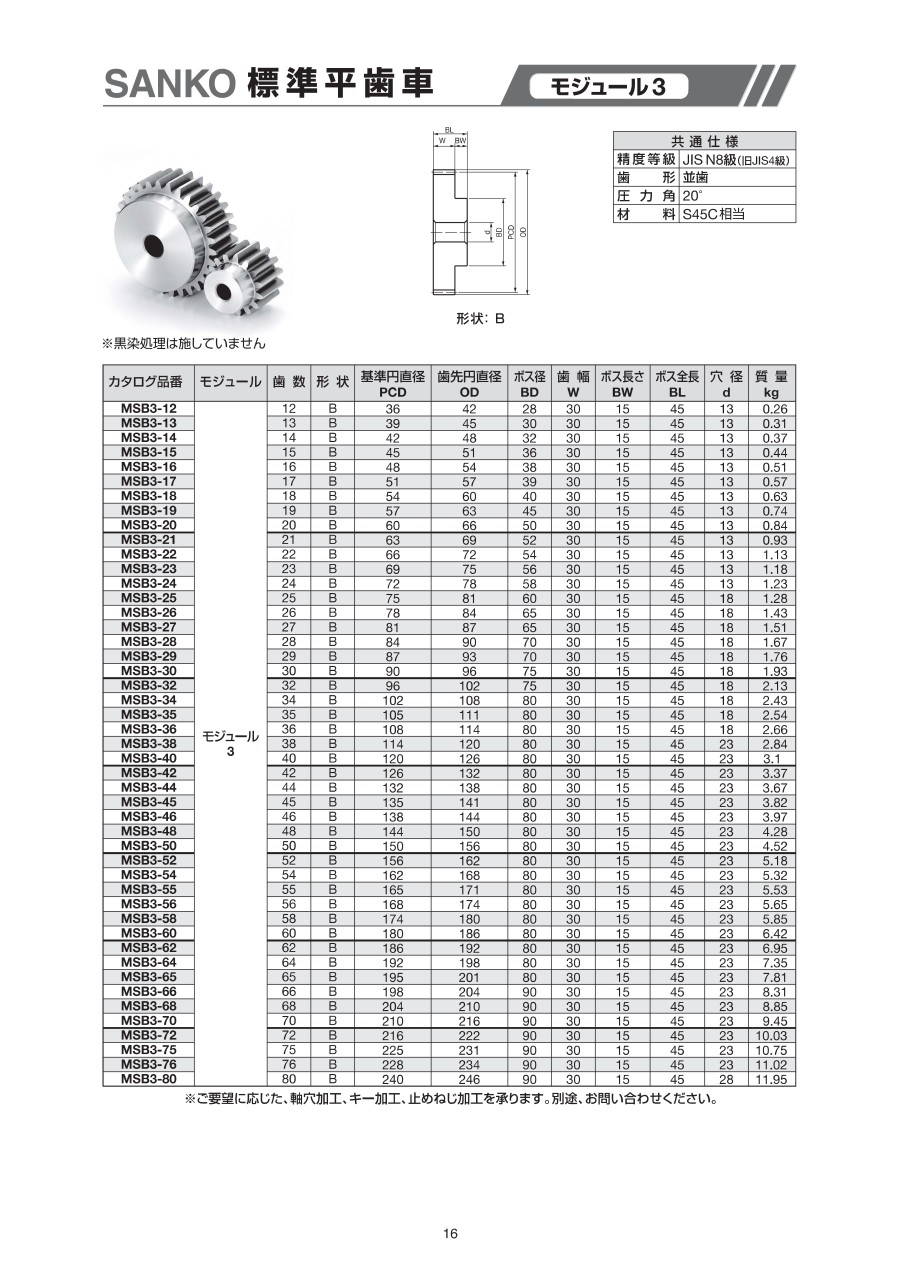

外形図
形状：B
製品仕様
| 精度等級 | JIS N8級（旧JIS4級） |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C相当 |
※黒染処理は施していません。
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,304円 ( 1,434円 ) | 3日目 |
1,492円 ( 1,641円 ) | 3日目 |
1,562円 ( 1,718円 ) | 3日目 |
1,731円 ( 1,904円 ) | 3日目 |
1,929円 ( 2,122円 ) | 3日目 |
1,981円 ( 2,179円 ) | 3日目 |
2,208円 ( 2,429円 ) | 3日目 |
2,266円 ( 2,493円 ) | 3日目 |
2,594円 ( 2,853円 ) | 3日目 |
2,736円 ( 3,010円 ) | 3日目 |
2,768円 ( 3,045円 ) | 3日目 |
2,942円 ( 3,236円 ) | 3日目 |
2,978円 ( 3,276円 ) | 3日目 |
3,146円 ( 3,461円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
3,436円 ( 3,780円 ) | 3日目 |
3,628円 ( 3,991円 ) | 3日目 |
3,691円 ( 4,060円 ) | 3日目 |
4,192円 ( 4,611円 ) | 3日目 |
4,246円 ( 4,671円 ) | 3日目 |
6,108円 ( 6,719円 ) | 3日目 |
4,874円 ( 5,361円 ) | 3日目 |
4,918円 ( 5,410円 ) | 3日目 |
6,570円 ( 7,227円 ) | 3日目 |
6,672円 ( 7,339円 ) | 3日目 |
7,320円 ( 8,052円 ) | 3日目 |
7,500円 ( 8,250円 ) | 3日目 |
7,960円 ( 8,756円 ) | 3日目 |
8,098円 ( 8,908円 ) | 3日目 |
8,698円 ( 9,568円 ) | 3日目 |
9,880円 ( 10,868円 ) | 3日目 |
9,590円 ( 10,549円 ) | 3日目 |
10,140円 ( 11,154円 ) | 3日目 |
10,199円 ( 11,219円 ) | 3日目 |
10,258円 ( 11,284円 ) | 3日目 |
11,218円 ( 12,340円 ) | 3日目 |
11,540円 ( 12,694円 ) | 3日目 |
12,486円 ( 13,735円 ) | 3日目 |
14,294円 ( 15,723円 ) | 3日目 |
14,335円 ( 15,769円 ) | 3日目 |
14,350円 ( 15,785円 ) | 3日目 |
15,670円 ( 17,237円 ) | 3日目 |
15,786円 ( 17,365円 ) | 3日目 |
16,980円 ( 18,678円 ) | 3日目 |
18,395円 ( 20,235円 ) | 3日目 |
18,423円 ( 20,265円 ) | 3日目 |
20,346円 ( 22,381円 ) | 3日目 |
詳細情報
基本情報
歯数12T～80Tまでよく使われる歯数を取り揃えております。
速比の組合せも標準品で納期短縮、設計も便利になります。また軸穴加工、キー加工などの追加工もいたします。
ご注意
- この商品はタップ未加工品です。
カタログ
商品担当おすすめ
標準平歯車 ギヤーモジュール3のレビュー
生産設備装置に使用しています
3
3.02023/06/20
設計を含めて製作している生産設備装置に使用しています。この商品にモーターを直結して駆動系としています。以前から使っていま...もっと読む
0人が参考にしています。
