CP標準平歯車

CP標準平歯車
通常単価(税別)
1,420円～8,236円
税込単価
1,562円～9,060円
通常出荷日：3日目

ギヤーピッチCP5～10。また軸穴加工、キー加工。止ねじ加工もいたします。

  • 販売品は標準品のみとなっております。受注生産品は取扱いをしておりません。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

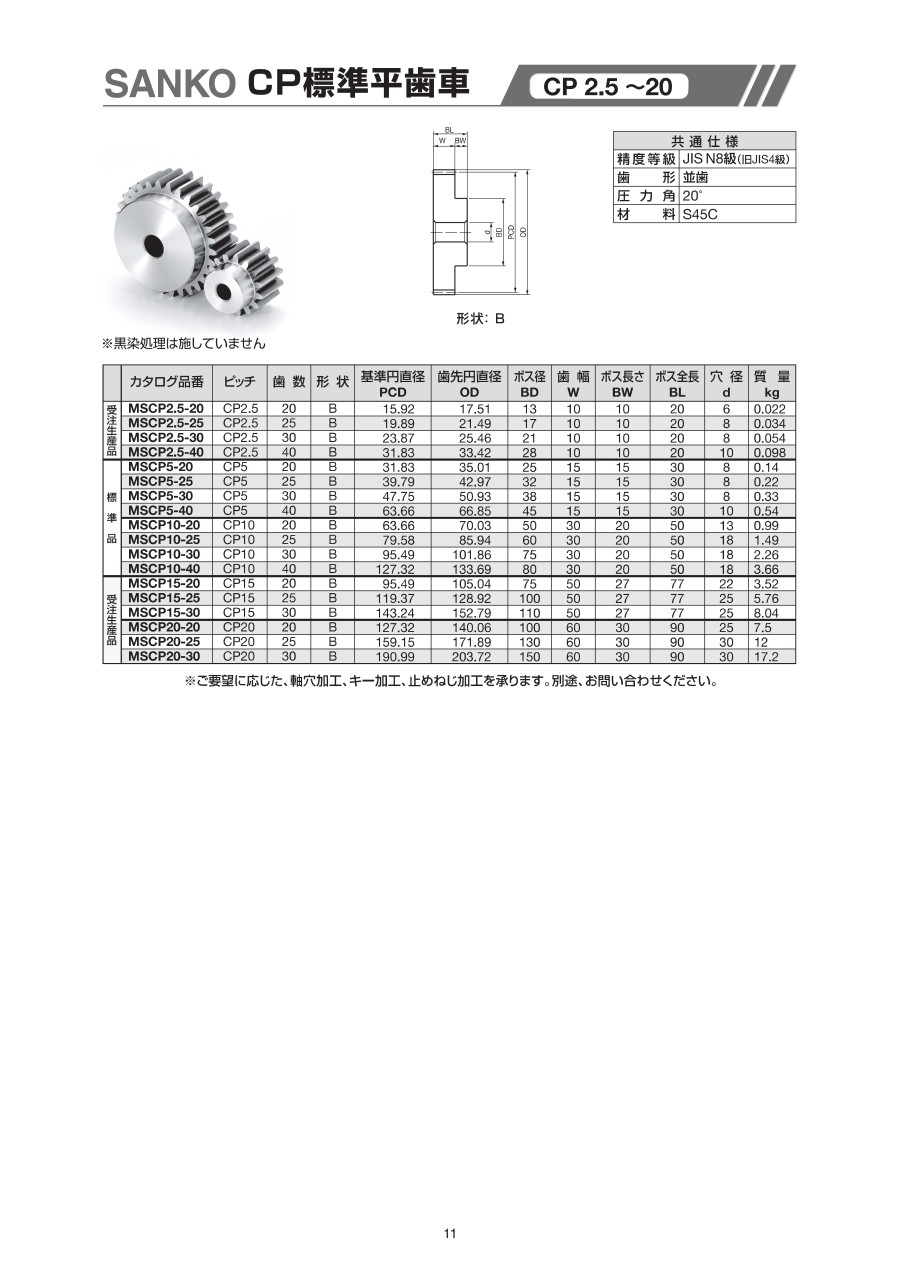

CP標準平歯車 外形図

形状：B

製品仕様

製品仕様

精度等級JIS N8級（旧JIS4級）
歯形並歯
圧力角20°
材料S45C

※黒染処理は施していません

規格表

CP標準平歯車 規格表

型番リスト

表示件数
  • 1
    • 型番
    MSCP5-20
    MSCP5-25
    MSCP5-30
    MSCP5-40
    MSCP10-20
    MSCP10-25
    MSCP10-30
    MSCP10-40

    CP

    歯数

    (T)

    歯幅

    (mm)

    軸穴径

    (mm)

    ボス径

    (mm)

    ボス長さ

    (mm)

    		RoHS?最小発注数量
    CP5
    20
    15
    8
    25
    15
    10
    1個
    CP5
    25
    15
    10
    32
    15
    10
    1個
    CP5
    30
    15
    10
    38
    15
    10
    1個
    CP5
    40
    15
    12
    45
    15
    10
    1個
    CP10
    20
    30
    15
    50
    20
    10
    1個
    CP10
    25
    30
    20
    60
    20
    10
    1個
    CP10
    30
    30
    20
    75
    20
    10
    1個
    CP10
    40
    30
    20
    80
    20
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,420円
    ( 1,562円 )
    3日目
    1,672円
    ( 1,839円 )
    3日目
    2,424円
    ( 2,666円 )
    3日目
    2,822円
    ( 3,104円 )
    3日目
    3,562円
    ( 3,918円 )
    3日目
    4,138円
    ( 4,552円 )
    3日目
    6,473円
    ( 7,120円 )
    3日目
    8,236円
    ( 9,060円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ギヤーピッチCP5～10。
    また軸穴加工、キー加工。止ねじ加工もいたします。

    ご注意

    • 販売品は標準品のみとなっております。受注生産品は取扱いをしておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
