㈱三興製作所

C型（両ボス溶接構造）

カタログ |

数量スライド割引

通常単価(税別): 1,537円～84,194円

税込単価: 1,691円～92,613円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

㈱三興製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

㈱三興製作所

通常出荷日：在庫品1日目

主に大スプロケットのみ製作されボスが両側にあるもので低速回転の従動用に使用され...

スプロケット形状
C形
列数
1
種類
下穴タイプ
材質
スチール
チェーンタイプ
RS
軸種類
標準下穴
表面処理
なし

未確定：候補が164型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

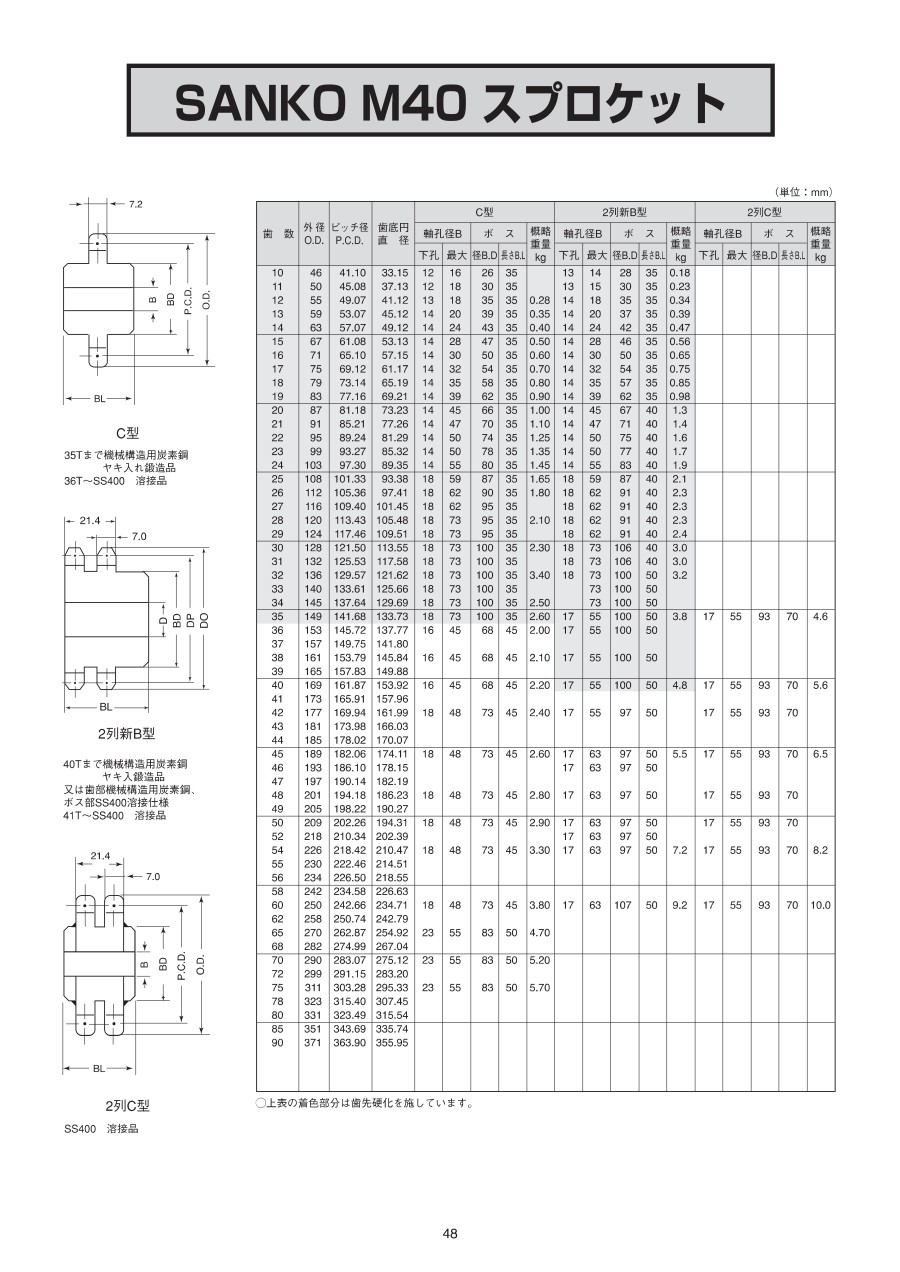

外形図

単位：mm

M40

M50

M60

M80

M100

M120

製品仕様

M50	35Tまで機械構造用炭素鋼ヤキ入鍛造品 36T～SS400 溶接品
M40	35Tまで機械構造用炭素鋼ヤキ入鍛造品 36T～SS400 溶接品
M60	30Tまで機械構造用炭素鋼ヤキ入鍛造品 31T～SS400 溶接品
M80	21Tまで機械構造用炭素鋼ヤキ入鍛造品 22T～SS400 溶接品
M100	21Tまで機械構造用炭素鋼ヤキ入鍛造品 22T～SS400 溶接品
M120	SS400 溶接品

規格表

単位：mm

M40

M50

M60

M80

M100

M120

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

呼び番号

歯数

(T)

軸穴径 D

(mm)

外径

(mm)

ボス径

(mm)

ボス長さ

(mm)

歯幅

(mm)

材質（詳細）

RoHS?

最小発注数量

40	10	12	46	26	35	7.2	炭素鋼	10	1個
40	11	12	50	30	35	7.2	炭素鋼	10	1個
40	12	13	55	35	35	7.2	炭素鋼	10	1個
40	14	14	63	43	35	7.2	炭素鋼	-	1個
40	15	14	67	47	35	7.2	炭素鋼	10	1個
40	16	14	71	50	35	7.2	炭素鋼	10	1個
40	17	14	75	54	35	7.2	炭素鋼	10	1個
40	18	14	79	58	35	7.2	炭素鋼	10	1個
40	19	14	83	62	35	7.2	炭素鋼	-	1個
40	20	14	87	66	35	7.2	炭素鋼	10	1個
40	21	14	91	70	35	7.2	炭素鋼	10	1個
40	22	14	95	74	35	7.2	炭素鋼	10	1個
40	23	14	99	78	35	7.2	炭素鋼	10	1個
40	24	14	103	80	35	7.2	炭素鋼	10	1個
40	26	18	112	90	35	7.2	炭素鋼	10	1個
40	27	18	116	95	35	7.2	炭素鋼	10	1個
40	28	18	120	95	35	7.2	炭素鋼	10	1個
40	30	18	128	100	35	7.2	炭素鋼	10	1個
40	32	18	136	100	35	7.2	炭素鋼	10	1個
40	34	18	145	100	35	7.2	炭素鋼	10	1個
40	35	18	149	100	35	7.2	炭素鋼	10	1個
40	38	16	161	68	45	7.2	SS400	10	1個
40	40	16	169	68	45	7.2	SS400	10	1個
40	42	18	177	73	45	7.2	SS400	10	1個
40	45	18	189	73	45	7.2	SS400	10	1個
40	48	18	201	73	45	7.2	SS400	10	1個
40	50	18	209	73	45	7.2	SS400	10	1個
40	54	18	226	73	45	7.2	SS400	10	1個
40	60	18	250	73	45	7.2	SS400	10	1個
50	10	10	58	33	40	8.7	炭素鋼	10	1個
50	11	10	63	38	40	8.7	炭素鋼	10	1個
50	12	10	68	43	40	8.7	炭素鋼	10	1個
50	13	10	73	48	40	8.7	炭素鋼	10	1個
50	14	10	79	53	40	8.7	炭素鋼	10	1個
50	15	13	84	58	40	8.7	炭素鋼	10	1個
50	16	13	89	63	40	8.7	炭素鋼	10	1個
50	17	13	94	68	40	8.7	炭素鋼	10	1個
50	18	13	99	73	40	8.7	炭素鋼	10	1個
50	19	15	104	78	40	8.7	炭素鋼	10	1個
50	20	15	109	80	40	8.7	炭素鋼	10	1個
50	21	15	114	85	40	8.7	炭素鋼	10	1個
50	22	15	119	90	40	8.7	炭素鋼	10	1個
50	23	15	124	95	40	8.7	炭素鋼	10	1個
50	24	15	129	100	40	8.7	炭素鋼	10	1個
50	25	15	134	100	40	8.7	炭素鋼	10	1個
50	26	15	139	100	40	8.7	炭素鋼	10	1個
50	27	15	144	100	40	8.7	炭素鋼	10	1個
50	30	18	160	110	40	8.7	炭素鋼	10	1個
50	32	17	170	120	40	8.7	炭素鋼	10	1個
50	34	17	180	120	40	8.7	炭素鋼	10	1個
50	35	17	185	120	40	8.7	炭素鋼	10	1個
50	36	23	191	83	50	8.7	SS400	10	1個
50	38	23	201	83	50	8.7	SS400	10	1個
50	40	23	211	83	50	8.7	SS400	10	1個
50	42	23	221	83	50	8.7	SS400	10	1個
50	45	23	237	83	50	8.7	SS400	10	1個
50	48	23	252	83	50	8.7	SS400	10	1個
50	50	23	262	83	50	8.7	SS400	10	1個
50	54	23	282	83	50	8.7	SS400	10	1個
50	60	23	312	93	60	8.7	SS400	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,537円 ( 1,691円 )	3日目
1,789円 ( 1,968円 )	3日目
2,138円 ( 2,352円 )	3日目
2,324円 ( 2,556円 )	11日目
2,615円 ( 2,877円 )	3日目
2,807円 ( 3,088円 )	3日目
2,474円 ( 2,721円 )	3日目
2,578円 ( 2,836円 )	3日目
2,654円 ( 2,919円 )	3日目
2,974円 ( 3,271円 )	3日目
2,845円 ( 3,130円 )	3日目
2,880円 ( 3,168円 )	3日目
3,008円 ( 3,309円 )	3日目
4,036円 ( 4,440円 )	3日目
3,932円 ( 4,325円 )	3日目
4,208円 ( 4,629円 )	3日目
4,785円 ( 5,264円 )	3日目
4,731円 ( 5,204円 )	3日目
5,394円 ( 5,933円 )	3日目
5,840円 ( 6,424円 )	3日目
5,771円 ( 6,348円 )	3日目
4,830円 ( 5,313円 )	3日目
5,249円 ( 5,774円 )	3日目
4,366円 ( 4,803円 )	73日目
5,075円 ( 5,583円 )	3日目
6,664円 ( 7,330円 )	3日目
6,902円 ( 7,592円 )	3日目
6,154円 ( 6,769円 )	3日目
7,187円 ( 7,906円 )	3日目
1,995円 ( 2,195円 )	3日目
2,143円 ( 2,357円 )	3日目
2,615円 ( 2,877円 )	3日目
2,567円 ( 2,824円 )	3日目
2,880円 ( 3,168円 )	3日目
2,845円 ( 3,130円 )	3日目
4,027円 ( 4,430円 )	3日目
3,660円 ( 4,026円 )	3日目
4,288円 ( 4,717円 )	3日目
3,647円 ( 4,012円 )	19日目
4,167円 ( 4,584円 )	63日目
4,348円 ( 4,783円 )	3日目
5,081円 ( 5,589円 )	3日目
4,990円 ( 5,489円 )	3日目
5,487円 ( 6,036円 )	3日目
5,559円 ( 6,115円 )	3日目
6,055円 ( 6,661円 )	3日目
6,391円 ( 7,030円 )	3日目
7,554円 ( 8,309円 )	3日目
7,389円 ( 8,128円 )	3日目
8,052円 ( 8,857円 )	3日目
8,382円 ( 9,220円 )	3日目
6,716円 ( 7,388円 )	3日目
7,018円 ( 7,720円 )	3日目
6,902円 ( 7,592円 )	3日目
7,267円 ( 7,994円 )	3日目
7,400円 ( 8,140円 )	3日目
7,947円 ( 8,742円 )	3日目
8,510円 ( 9,361円 )	3日目
8,765円 ( 9,642円 )	3日目
9,919円 ( 10,911円 )	3日目

基本情報

基本情報

主に大スプロケットのみ製作されボスが両側にあるもので低速回転の従動用に使用されます。
溶接構造で熱処理加工は施していません。
材質はSS400を使用しています。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
