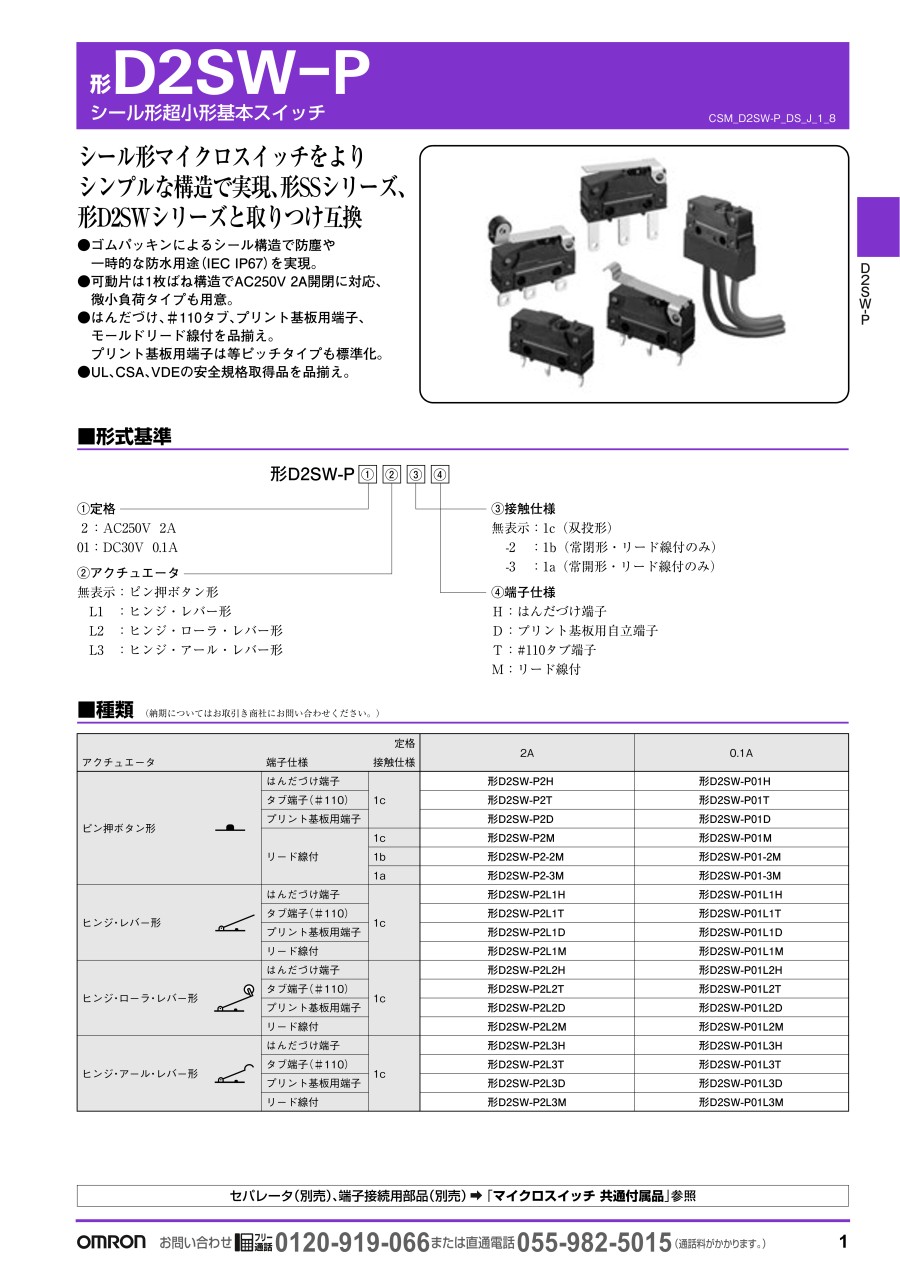

シール形超小形基本スイッチ 【D2SW-P】

外形図

形D2SW-P2□□

形D2SW-P2L2□□、形D2SW-P01L2□□

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向に動作した場合です。

製品仕様

■性能

注. 上記は初期における値です。
*1. 耐電圧は、セパレータを使用したときの数値です。
*2. ピン押ボタン形で自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。接点の閉路または開路は1ms以内です。

■安全規格認証定格

■種類

■端子の種類／形状

●はんだづけ端子

●プリント基板用端子

■動作特性

■接触仕様（1cタイプ［双投形］）

■取りつけ穴加工寸法

選定サポート情報

注意・禁止事項

安全上の要点

●保護構造について

• 水中で使用しないでください。
  リード線タイプは下記の規格に対する試験条件を満足していますが、これらの試験は一定時間水中に放置した後に水の浸入を確認するものであり、水中で開閉動作を行うものではありません。
  JIS C0920：電気機械器具の外郭による保護等級（IPコード）
  IEC 60529：Degrees of protection provided by enclosures（IP Code）
  保護等級：IP67（水深1m水中に30分放置した後の水の浸入を確認）
• 水滴が常時かかる状態、および水滴が付着した状態での開閉、または急激な温度変化は呼吸作用により内部へ水分が浸入する要因となりますのでご注意ください。
• 油および薬品の付着を避けてください。
  使用材料の変質、および劣化を起こすことがあります。
• シリコン系接着剤・オイル・グリスなどが存在する雰囲気でのご使用は、酸化シリコン生成による接触不良の原因となりますので避けてください。
• スイッチ用途の負荷の種類、周囲雰囲気、設置条件などにより耐環境性能が異なりますので実使用条件にて実機確認を必ず実施してください。

●はんだづけについて

• はんだづけ端子への接続
  リード線を端子へはんだづけする際は、端子の穴に導体をからげてから、作業を行ってください。
  はんだづけの処理時間は、目安として、こて先温度+350～+400℃のはんだごてで3秒以下とし、はんだづけ後1分間は外力を与えないようにしてください。過大な温度での作業や長時間の加熱はスイッチの特性劣化の原因となります。
• タブ端子への接続
  タブ端子への接続は#110タブ用リセプタクルを使用し、端子に対しまっすぐに挿入してください。端子の横方向から過大な外力を印加しますと端子変形およびハウジング破損の要因となります。
• プリント基板用端子の基板への接続
  自動はんだ槽使用の場合、260℃±5℃ 5秒以内での作業をおすすめします。また、はんだ、フラックスの液面が基板を超えないよう管理してください。
  手はんだの場合、処理時間は、目安として、こて先温度+350～+400℃のはんだごてで3秒以下とし、はんだづけの後1分間は外力を与えないようにしてください。また、はんだはスイッチのケースより離して供給し、ケース側へはんだおよびフラックスが流れ込まないようにしてください。

●カム・ドッグによる操作について

• カム・ドッグによる操作の際は、操作速度、操作頻度、押ボタン押し込み量、カム・ドッグの材質および形状などがスイッチの耐久性に影響しますので、事前に実機による確認をお願いします。

使用上の注意

●取りつけについて

• スイッチの取りつけ、取りはずしや配線作業、および保守点検時は、必ず電源をOFFの状態で行ってください。感電および焼損の恐れがあります。
• スイッチの取りつけにはM2.3ねじを用い、平座金、ばね座金などを使用して、堅固に取りつけてください。
  その際の締めつけトルクは0.23～0.26N・mとしてください。規定のトルクを超えて締めつけると、シール性劣化および破損の要因となります。

●操作体の設定について

• 操作体の材質は、摩擦抵抗の少ないものを選定ください。また、操作体がシールゴムに干渉しない形状としてください。押ボタン破損およびシール性劣化の要因となります。
  ピン押ボタン仕様の場合は、操作体は必ず押ボタンを真上から押し込むように設定してください。押ボタン周囲をゴムキャップで覆った構造であり、押ボタンに対し横方向から荷重印加すると押ボタン破損およびシール性劣化の要因となります。

●取り扱いについて

• 押ボタン部のシールゴムが破れないようスイッチの取り扱いに十分ご注意ください。
• アクチュエータに偏荷重および右図のような動作方向以外からの荷重が加わらないように取り扱いください。
  アクチュエータおよびスイッチの破損、耐久性の低下などの原因となります。

●リード線タイプの配線について

• リード線に荷重が加わった状態やリード線引き出し部から直接屈曲させるような配線はしないでください。スイッチの破損、シール性劣化の原因となります。

●微小負荷でのご使用について

• 微小負荷回路の開閉時に一般負荷用のスイッチを用いると、接触不良を起こす原因となります。右図を参照し、使用領域の範囲でスイッチを使われることをおすすめします。なお、微小負荷タイプを右図のエリア内で使用する場合でも、開閉時に突入電流などが発生する負荷の場合は、接点消耗が激しくなり耐久性の低下を生じる原因となりますので、必要により接点保護回路を挿入してください。最小適用負荷は、N水準参考値としています。これは信頼水準60%（λ₆₀）での故障水準のレベルを表しています。（JIS C5003）
  λ₆₀=0.5×10^-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということをあらわします。
