喜多製作所

K100シリーズ for 2.54mm Pitch

K100シリーズ for 2.54mm Pitch
通常単価(税別)
125円～214円
税込単価
138円～235円
通常出荷日：在庫品1日目当日出荷可能

【特長】・ピッチ2.54mm、先端形状・バネ圧等豊富なラインナップとなっております。

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

よく一緒に見られています

スプリングピン K2-1.0IIシリーズ for 1.9mm Pitch

喜多製作所

スプリングピン K2-1.0IIシリーズ for 1.9mm Pitch
通常価格(税別)： 101円 (税込価格：111円)

通常出荷日：在庫品1日目

よく一緒に見られています

K050シリーズ for 1.27mm Pitch

喜多製作所

K050シリーズ for 1.27mm Pitch
通常価格(税別)： 237円 (税込価格：261円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

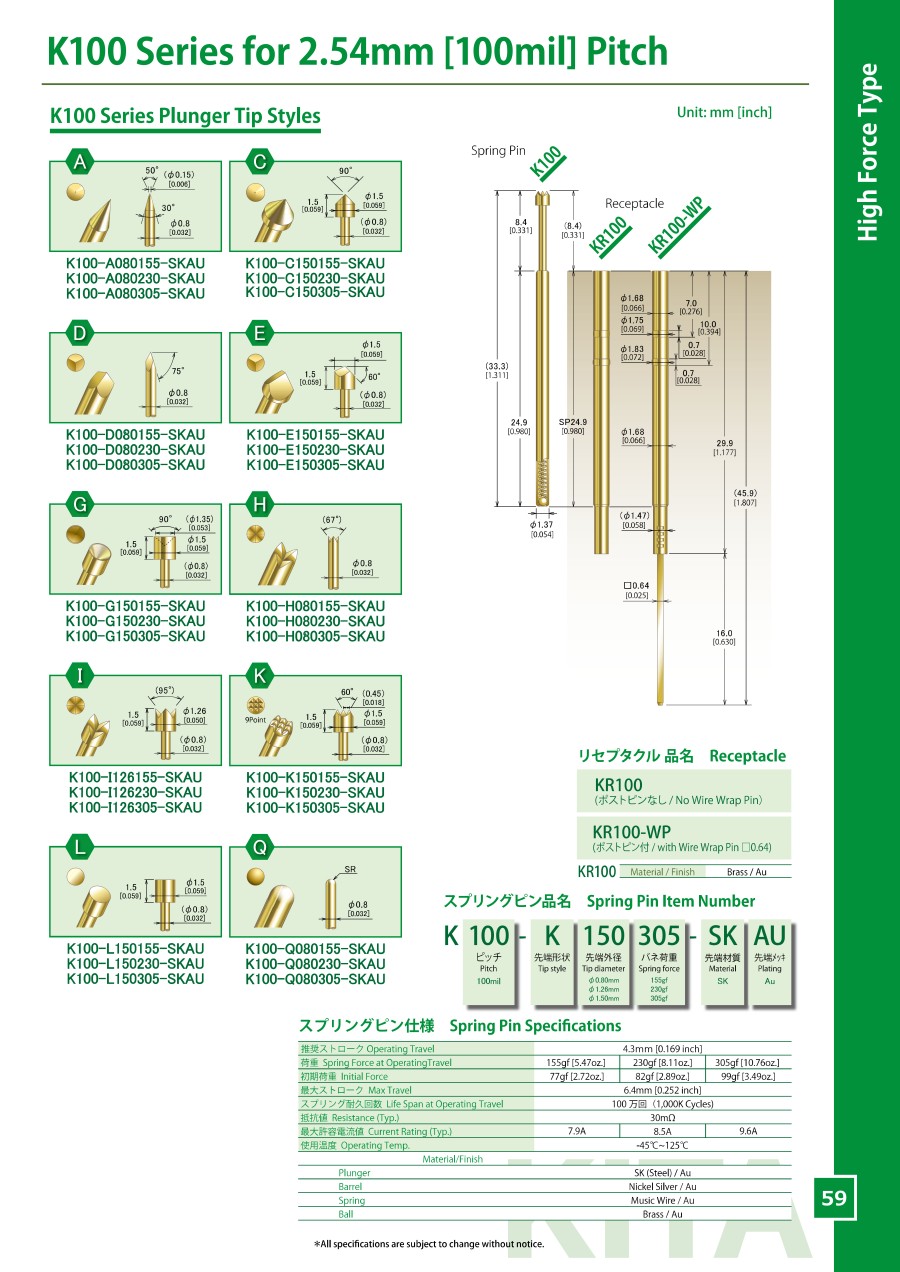

外形図

K100シリーズ for 2.54mm Pitch 外形図

製品仕様

リセプタクル品名

  • KR100：ポストピンなし
  • KR100-WP：ポストピン付
推奨ストローク4.3mm［0.169inch］
荷重155gf［5.47oz.］230gf［8.11oz.］
初期荷重77gf［2.72oz.］82gf［2.89oz.］
最大ストローク6.4mm［0.252inch］
スプリング耐久回数100万回
抵抗値30mΩ
最大許容電流値7.9A8.5A
使用温度-45℃～+125℃

選定サポート情報

スプリングピン品名

K100シリーズ for 2.54mm Pitch 選定サポート

型番リスト

表示件数
  • 1
    • 型番
    K100-G150155-SKAU
    KR100

    種類

    プロープ 先端形状

    ストローク量（範囲）

    (mm)

    許容電流

    (A)

    プランジャ 外径

    (mm)

    プランジャ 材質

    プランジャ 表面処理

    リセプタクル 末端形状

    リセプタクル 最外径（範囲）

    (mm)

    バレル/リセプタクル 外径（範囲）

    (mm)

    バレル/リセプタクル 長さ（範囲）

    (mm)

    バレル/リセプタクル 材質

    使用温度範囲

    (℃)

    ストローク量

    (mm)

    初期スプリング圧

    (gf)

    プランジャ長さ L1

    (mm)

    リセプタクル最外径 D

    (φ)

    バレル・リセプタクル長さ L2

    (mm)

    一体型プローブ種類

    初期スプリング圧（範囲）

    (gf)

    抵抗値

    (mΩ)

    バレル・リセプタクル外径

    (mm)

    プランジャ長さ（範囲）

    (mm)

    プランジャ外径

    (mm)

    		最小発注数量
    片側プローブ
    カップ
    3.0～4.5
    1.5
    1.21～1.50
    炭素鋼
    金メッキ
    円筒
    -
    1.01～1.50
    20.1～25.0
    銅合金
    -45～125
    4.3
    77
    8.4
    -
    24.9
    ばね内蔵
    50.1～100
    30
    1.37
    8.1～12
    1.5
    1個
    リセプタクル
    -
    -
    -
    -
    -
    -
    円筒
    1.51～2.00
    1.51～2.00
    25.1～30.0
    銅合金
    -
    -
    -
    -
    1.83
    29.9
    -
    -
    -
    1.68
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    214円
    ( 235円 )
    在庫品1日目当日出荷可能
    125円
    ( 138円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ピッチ2.54mm、先端形状・バネ圧等豊富なラインナップとなっております。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
