喜多製作所

K075シリーズ for 1.9mm pitch

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 125円～219円

税込単価: 138円～241円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

喜多製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

喜多製作所

通常出荷日：在庫品1日目

【特長】・ピッチ1.9mm、先端形状・バネ圧等豊富なラインナップとなっておりま...

取付ピッチ (mm)
1.9
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

リセプタクル品名

KR075：ポストピンなし
KR075-WP：ポストピン付

推奨ストローク	4.3mm［0.169inch］
荷重	155gf［5.47oz.］	205gf［7.23oz.］
初期荷重	73gf［2.57oz.］	84gf［2.96oz.］
最大ストローク	6.35mm［0.250inch］
スプリング耐久回数	100万回
抵抗値	35mΩ
最大許容電流値	6.2A	6.7A
使用温度	-45℃～+125℃

選定サポート情報

スプリングピン品名

型番リスト

表示件数

型番

種類

プロープ先端形状

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

バレル/リセプタクル材質

使用温度範囲

(℃)

ストローク量

(mm)

初期スプリング圧

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

一体型プローブ種類

初期スプリング圧（範囲）

(gf)

抵抗値

(mΩ)

バレル・リセプタクル外径

(mm)

プランジャ長さ（範囲）

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	カップ	3.0～4.5	1.5	0.91～1.20	炭素鋼	金メッキ	円筒	-	1.01～1.50	25.1～30.0	銅合金	-45～125	4.3	73	7.6	-	25.4	ばね内蔵	50.1～100	35	1.02	5.1～8	1.2	1個
片側プローブ	ストレートクラウン	3.0～4.5	1.5	0.61～0.90	炭素鋼	金メッキ	円筒	-	1.01～1.50	25.1～30.0	銅合金	-45～125	4.3	73	7.6	-	25.4	ばね内蔵	50.1～100	35	1.02	5.1～8	0.64	1個
片側プローブ	ワッフル	3.0～4.5	1.5	0.91～1.20	炭素鋼	金メッキ	円筒	-	1.01～1.50	25.1～30.0	銅合金	-45～125	4.3	85	7.6	-	25.4	ばね内蔵	50.1～100	35	1.02	5.1～8	1.2	1個
リセプタクル	-	-	-	-	-	-	円筒	1.01～1.50	1.01～1.50	25.1～30.0	銅合金	-	-	-	-	1.47	29.7	-	-	-	1.32	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

188円 ( 207円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
125円 ( 138円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ピッチ1.9mm、先端形状・バネ圧等豊富なラインナップとなっております。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

カタログ

商品TOP

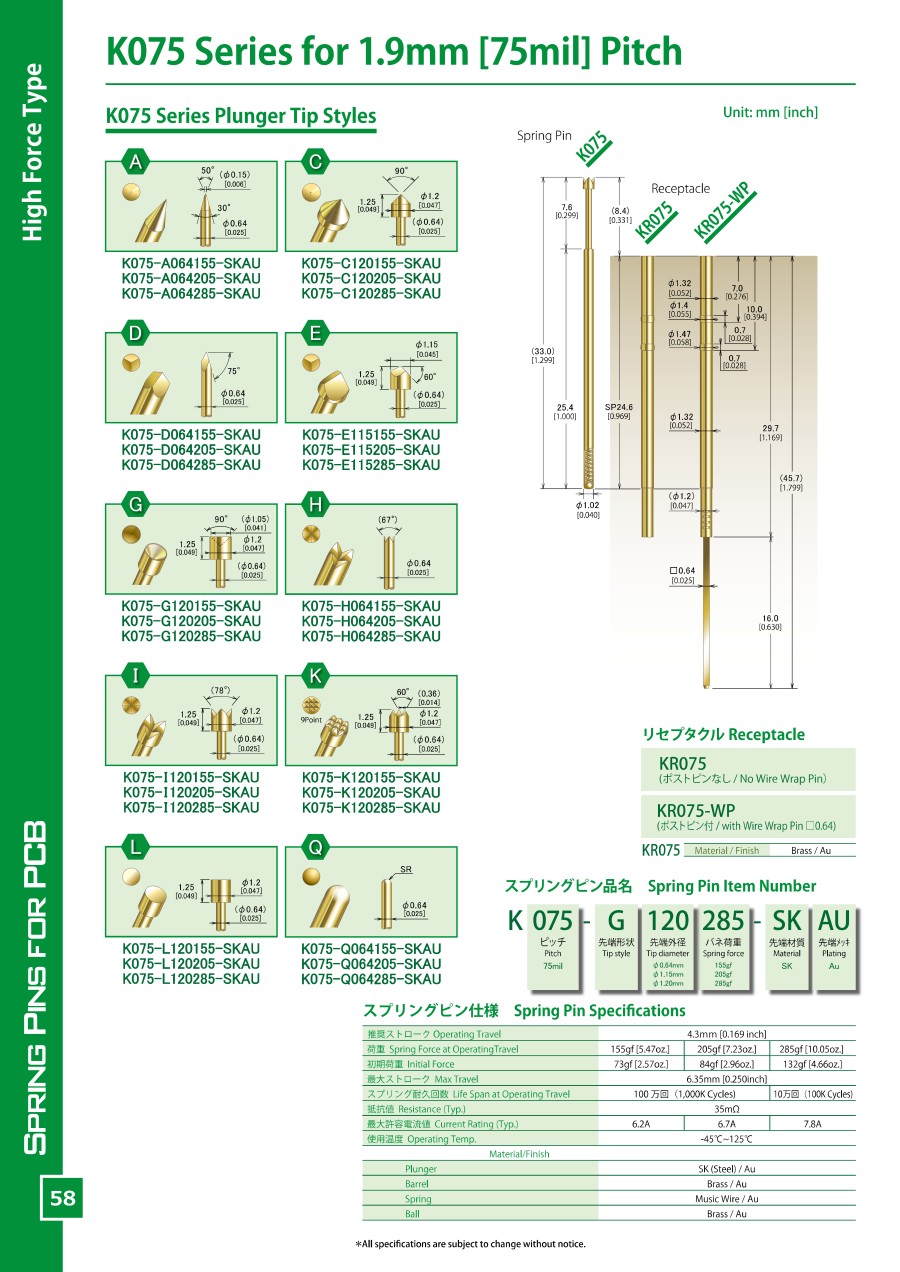

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
