喜多製作所

K050シリーズ for 1.27mm Pitch

K050シリーズ for 1.27mm Pitch
  • 取付ピッチ (mm)
    1.27
  • リセプタクル 末端形状
    円筒
  • バレル/リセプタクル 長さ（範囲） (mm)
    30.1～
  • 特性
    標準

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。
未確定：候補が2型番あります。
数量：

商品情報

外形図

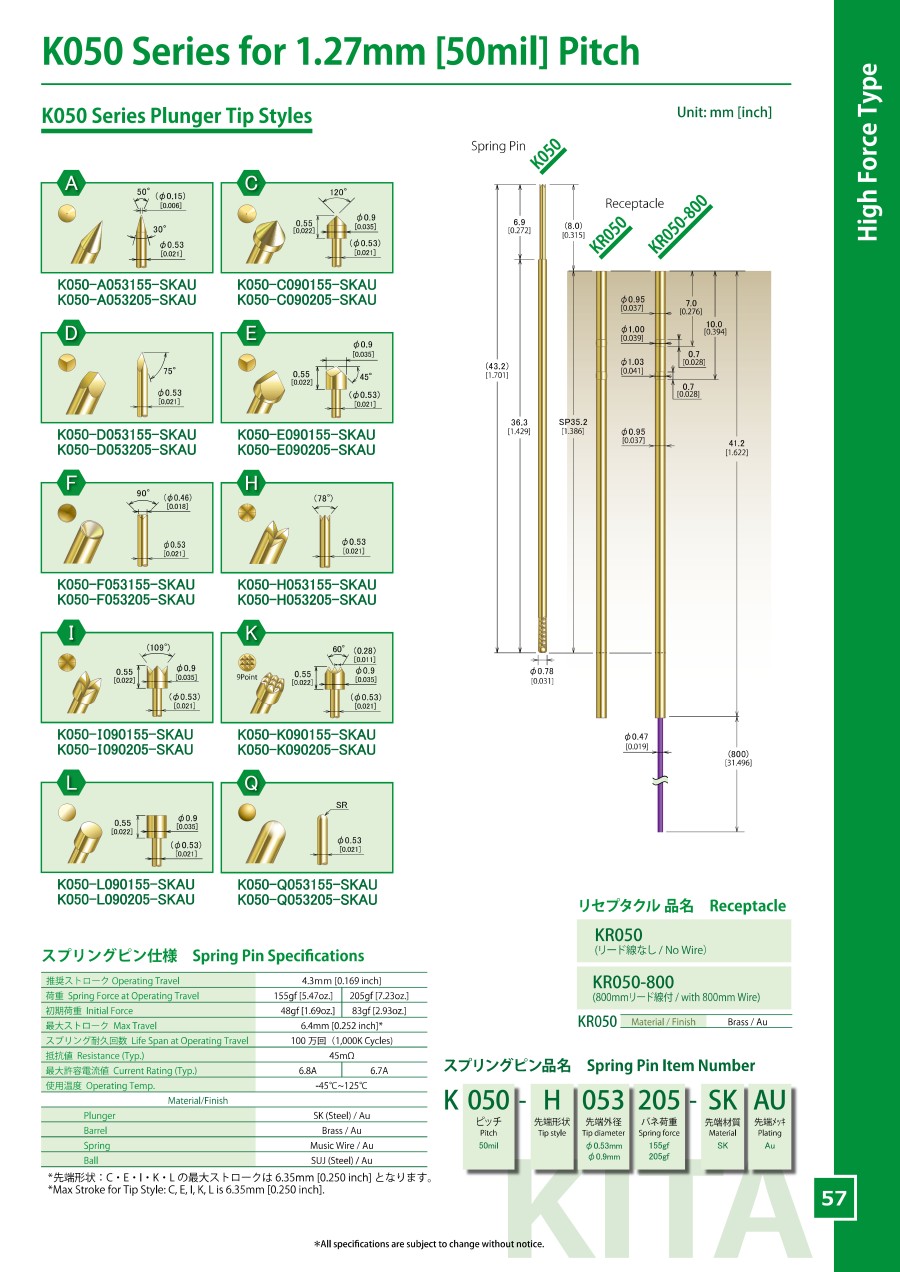

K050シリーズ for 1.27mm Pitch 外形図

製品仕様

リセプタクル品名

  • KR050：リード線なし
  • KR050-800：800mmリード線付
推奨ストローク4.3mm［0.169inch］
荷重155gf［5.47oz.］205gf［7.23oz.］
初期荷重48gf［1.69oz.］83gf［2.93oz.］
最大ストローク6.4mm［0.252inch］*
スプリング耐久回数100万回
抵抗値45mΩ
最大許容電流値6.8A6.7A
使用温度-45℃～+125℃

＊先端形状：C・E・I・K・Lの最大ストロークは6.35mm［0.250inch］となります。

選定サポート情報

スプリングピン品名

K050シリーズ for 1.27mm Pitch 選定サポート

型番リスト

表示件数
  • 1
    • 型番
    K050-A053155-SKAU
    KR050-800

    種類

    プロープ 先端形状

    ストローク量（範囲）

    (mm)

    許容電流

    (A)

    プランジャ 外径

    (mm)

    プランジャ 材質

    プランジャ 表面処理

    リセプタクル 最外径（範囲）

    (mm)

    バレル/リセプタクル 外径（範囲）

    (mm)

    バレル/リセプタクル 材質

    使用温度範囲

    (℃)

    ストローク量

    (mm)

    初期スプリング圧

    (gf)

    プランジャ長さ L1

    (mm)

    リセプタクル最外径 D

    (φ)

    バレル・リセプタクル長さ L2

    (mm)

    ワイヤー径

    (mm)

    リード線

    一体型プローブ種類

    初期スプリング圧（範囲）

    (gf)

    抵抗値

    (mΩ)

    バレル・リセプタクル外径

    (mm)

    プランジャ長さ（範囲）

    (mm)

    プランジャ外径

    (mm)

    		最小発注数量
    片側プローブ
    ニードル
    3.0～4.5
    1.3
    0.31～0.60
    炭素鋼
    金メッキ
    -
    ～1.00
    銅合金
    -45～125
    4.3
    48
    6.9
    -
    36.3
    -
    -
    ばね内蔵
    30.1～50
    45
    0.78
    5.1～8
    0.53
    1個
    リセプタクル
    -
    -
    -
    -
    -
    -
    1.01～1.50
    ～1.00
    銅合金
    -
    -
    -
    -
    1.03
    41.2
    -
    リード線付
    -
    -
    -
    0.95
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    298円
    ( 328円 )
    在庫品1日目当日出荷可能
    237円
    ( 261円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ピッチ1.27mm、先端形状・バネ圧等豊富なラインナップとなっております。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    K050シリーズ for 1.27mm Pitchのレビュー
    5平均満足度：5.01件のレビュー
    製品に使用しています
    5
    満足度：5.02021/06/09
    顧客より設計を含めて依頼され、製作している基板検査用装置に使用しています。必要な数がちょこちょこ購入でき便利です。ただリ...もっと読む
