K039シリーズ for 1.0mm Pitch
- 通常単価(税別)
- 254円
- 税込単価
- 279円
通常出荷日：5日目
【特長】・ピッチ1.0mm、先端形状・バネ圧等豊富なラインナップとなっております。
- 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
KR039-800の仕様・寸法情報
種類
リセプタクル
取付ピッチ(mm)
1
プロープ 先端形状
-
ストローク量（範囲）(mm)
-
許容電流(A)
-
プランジャ 外径(mm)
-
プランジャ 材質
-
プランジャ 表面処理
-
リセプタクル 末端形状
円筒
リセプタクル 最外径（範囲）(mm)
～1.00
バレル/リセプタクル 外径（範囲）(mm)
～1.00
バレル/リセプタクル 長さ（範囲）(mm)
30.1～
バレル/リセプタクル 材質
銅合金
使用温度範囲(℃)
-
ストローク量(mm)
-
初期スプリング圧(gf)
-
プランジャ長さ L1(mm)
-
リセプタクル最外径 D(φ)
0.83
バレル・リセプタクル長さ L2(mm)
33.2
リード線
リード線付
一体型プローブ種類
-
特性
標準
初期スプリング圧（範囲）(gf)
-
抵抗値(mΩ)
-
バレル・リセプタクル外径(mm)
0.77
プランジャ長さ（範囲）(mm)
-
プランジャ外径(mm)
-
-
-
商品情報

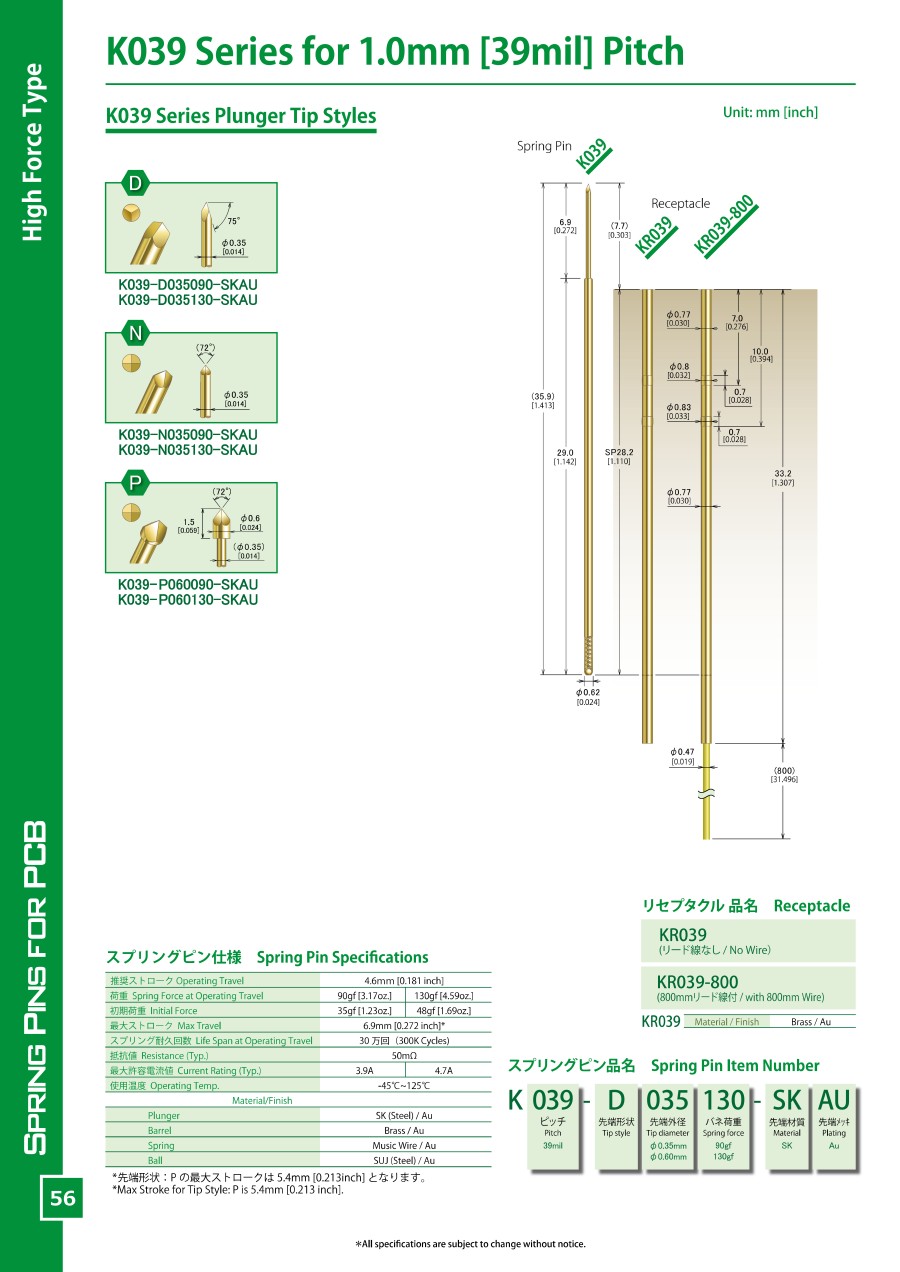

外形図
製品仕様
リセプタクル品名
- KR039：リード線なし
- KR039-800：800mmリード線付
| 推奨ストローク | 4.6mm［0.181inch］ |
|---|---|
| 荷重 | 90gf［3.17oz.］ |
| 初期荷重 | 35gf［1.23oz.］ |
| 最大ストローク | 6.9mm［0.272inch］* |
| スプリング耐久回数 | 30万回 |
| 抵抗値 | 50mΩ |
| 最大許容電流値 | 3.9A |
| 使用温度 | -45℃～+125℃ |
＊先端形状：Pの最大ストロークは、5.4mm［0.213inch］となります。
選定サポート情報
スプリングピン品名
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。K039シリーズ for 1.0mm Pitchの型番KR039-800のページです。
型番KR039-800に関する仕様情報を記載しております。
