喜多製作所

K2-1.0IIIシリーズ for 1.9mm Pitch

Name: K2-1.0IIIシリーズ for 1.9mm Pitch
Brand: 喜多製作所
SKU: 221006384084
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 108円～198円

税込単価: 119円～218円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

喜多製作所

スプリングピン K2-1.0IIシリーズ for 1.9mm Pitch

通常価格(税別)： 101円 (税込価格：111円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

喜多製作所

スプリングピン K2-1.37IIIシリーズ for 2.54mm Pitch

通常価格(税別)： 101円 (税込価格：111円)

通常出荷日：在庫品1日目

【特長】・ピッチ1.9mm、先端形状・バネ圧等豊富なラインナップとなっておりま...

詳細情報を確認する

取付ピッチ (mm)
1.9
特性
標準

ご注意

商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

リセプタクル

スプリングピン

型番リスト

表示件数

型番

種類

プロープ先端形状

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

バレル/リセプタクル材質

使用温度範囲

(℃)

ストローク量

(mm)

初期スプリング圧

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

一体型プローブ種類

初期スプリング圧（範囲）

(gf)

抵抗値

(mΩ)

バレル・リセプタクル外径

(mm)

プランジャ長さ（範囲）

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	ストレートクラウン	1.1～2.6	1.5	0.61～0.90	炭素鋼	金メッキ	円筒	-	～1.00	10.1～15.0	銅合金	-45～125	2	42	4.5	-	12.5	ばね内蔵	30.1～50	35	1.0	3.1～5	0.68	1個
片側プローブ	ワッフル	1.1～2.6	1.5	1.21～1.50	炭素鋼	金メッキ	円筒	-	～1.00	10.1～15.0	銅合金	-45～125	2	42	4.5	-	12.5	ばね内蔵	30.1～50	35	1.0	3.1～5	1.3	1個
片側プローブ	球状（SR）	1.1～2.6	1.5	0.61～0.90	炭素鋼	金メッキ	円筒	-	～1.00	10.1～15.0	銅合金	-45～125	2	42	4.5	-	12.5	ばね内蔵	30.1～50	35	1.0	3.1～5	0.68	1個
リセプタクル	-	-	-	-	-	-	円筒	1.01～1.50	1.01～1.50	15.1～20.0	銅合金	-	-	-	-	1.42	17.5	-	-	-	1.32	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
108円 ( 119円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ピッチ1.9mm、先端形状・バネ圧等豊富なラインナップとなっております。

ご注意

商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

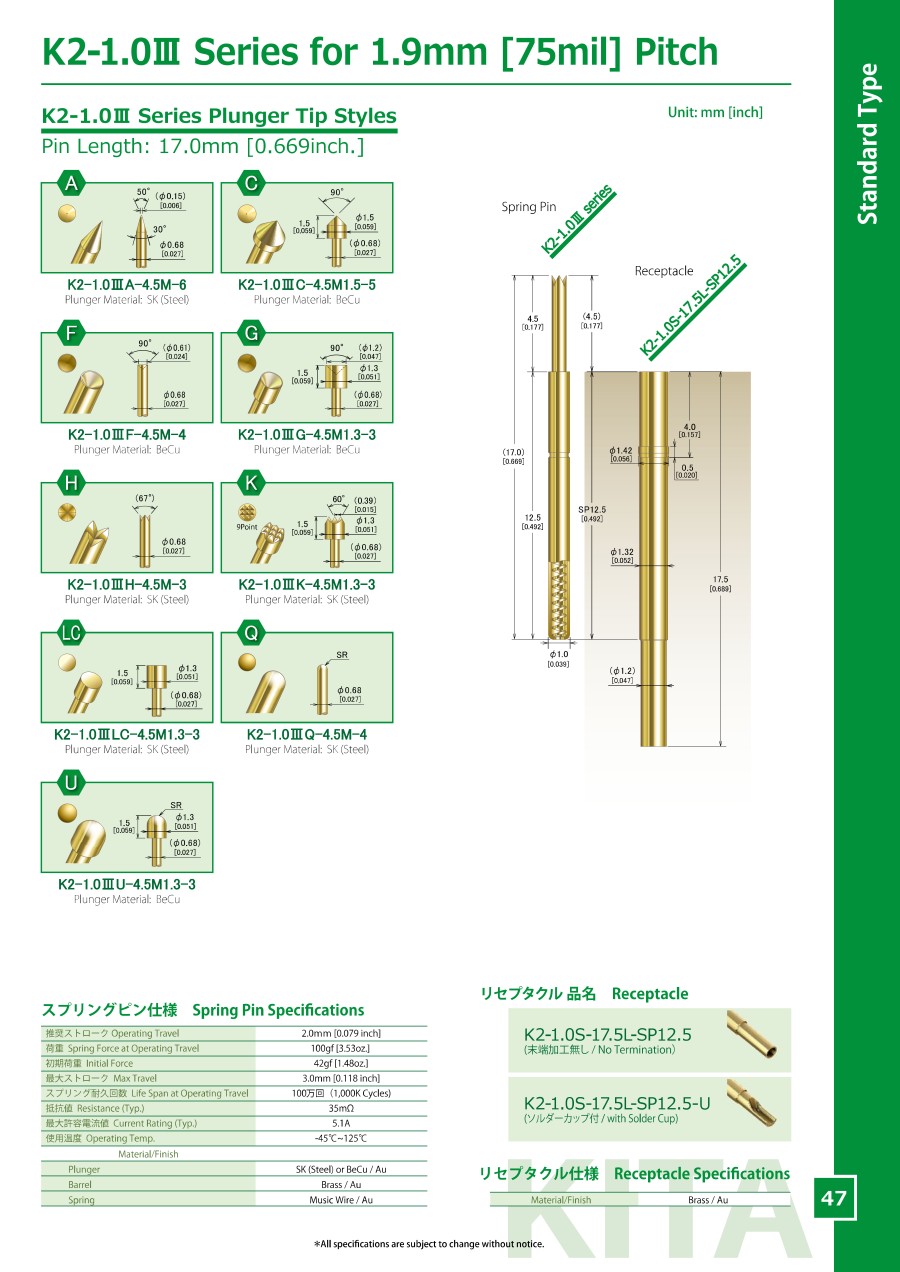

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

K2-1.0IIIシリーズ for 1.9mm Pitchのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

PCBのコネクター部に接触させる用途に使用しています

満足度：4.02023/10/25

プリント基板のコネクター部に接触させるプローブとして使っています。今回はピッチ、ストローク、先端形状を検討してこの商品を...もっと読む
