中央精機

透過型X軸フィックスステージ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 34,899円～35,899円

税込単価: 38,389円～39,489円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目～

【特長】・クランプレスの、位置調整後に動かないステージです。・特殊機構により、...

種類
本体
送り方式
送りねじ
移動ガイド
すり合わせ
移動量（範囲選択） (mm)
～±10.0
耐荷重（範囲） (N)
5.1～30.0
高さ（範囲） (mm)
～15.0
テーブル材質
アルミ合金
耐荷重 (N)
24.5
テーブルサイズ(厚み) H (mm)
10
種類詳細
X軸フィックスステージ
クランプ方式
なし
透過穴(テーブルセンタ穴)
あり
テーブル表面処理
黒アルマイト梨地
移動方向
X軸1方向

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

LS-P4051FX

LS-P6051FX

製品仕様

LS-P4051FX

LS-P6051FX

仕様

■LS-P4051FX

ステージ面：40mm×40mm
クランプ方式：クランプレス
移動機構／送り方式：送りねじP=0.7mm
移動量：±3.5mm
移動ガイド：すり合わせ
耐荷重：24.5N（2.5kgf）
質量：0.08kg
主要材質／表面処理：アルミ合金／黒アルマイト梨地

■LS-P6051FX

ステージ面：60mm×60mm
クランプ方式：クランプレス
移動機構／送り方式：送りねじP=0.7mm
移動量：±5.5mm
移動ガイド：すり合わせ
耐荷重：24.5N（2.5kgf）
質量：0.12kg
主要材質／表面処理：アルミ合金／黒アルマイト梨地

型番リスト

表示件数

型番

LS-P4051FX

LS-P6051FX

ステージ面(長さ)（範囲選択）

(mm)

ステージ面(幅)（範囲選択）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

移動量(X軸)

(mm)

RoHS?

最小発注数量

26～40	26～40	40	40	±3.5	10	1個
41～60	41～60	60	60	±5.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

34,899円 ( 38,389円 )	40日目
35,899円 ( 39,489円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・クランプレスの、位置調整後に動かないステージです。
・特殊機構により、バックラッシを防止しています。
・位置調整は六角レンチを使用します。
・常に位置調整が必要なワークより、むしろカメラやセンサなど、位置調整後に移動させたくないワークに最適です。
・ステージ中心が透過穴になっています。
・水平設置だけでなく、垂直・逆さ方向の設置も可能です。
・特許取得済みです。
【用途】
・カメラ、センサなど位置調整後に移動させたくないワークに最適です。

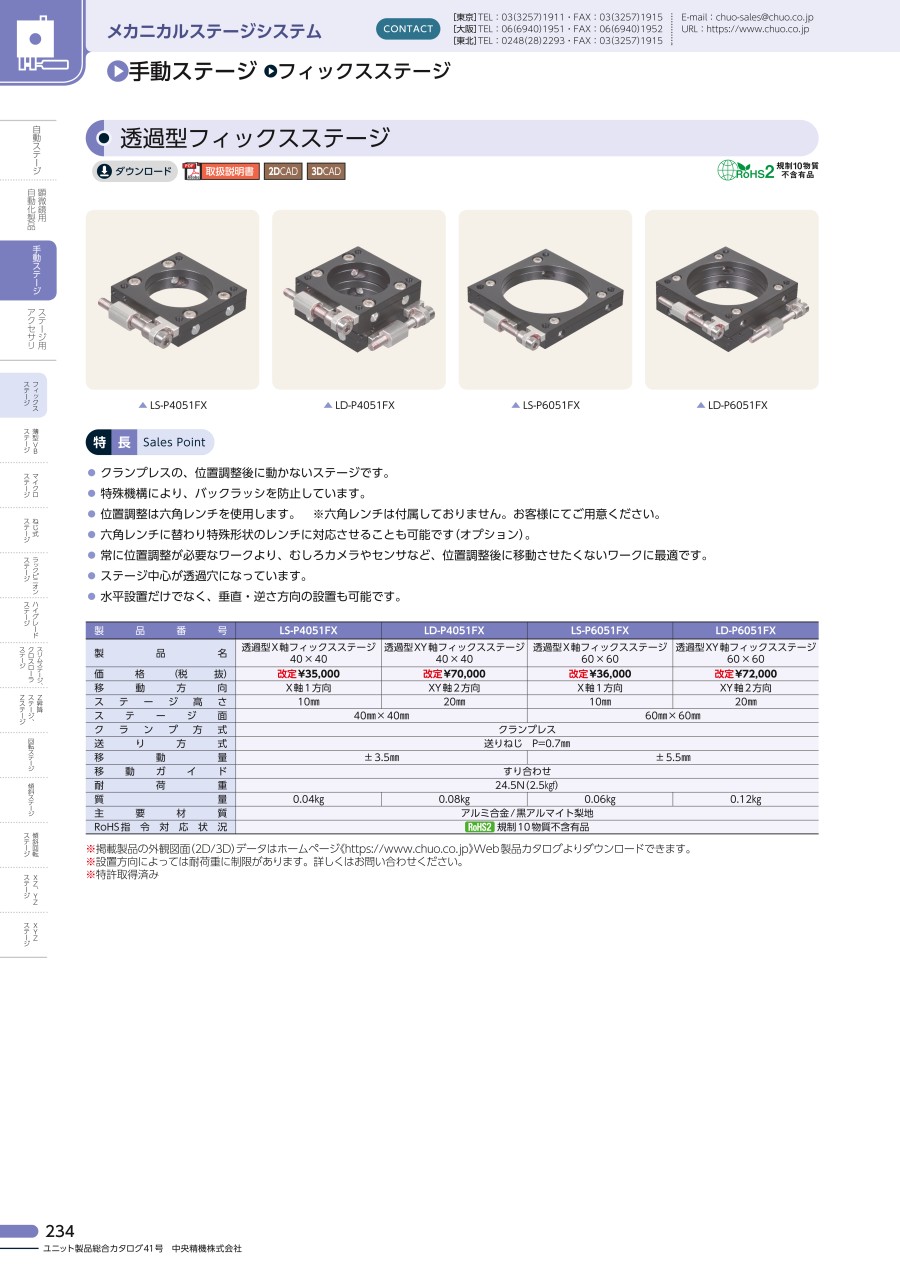

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
透過型回転フィックスステージ
特許取得の特殊機構により、位置調整後クランプレスで固定可能な透過穴型回転ステージです。
中央精機
アライメント用二軸傾斜フィックスステージ
特許取得の特殊機構により、位置調整後クランプレスで固定可能な、透過穴型アライメント用2軸傾斜ステージです。
中央精機
透過型XY軸フィックスステージ
特許取得の特殊機構により、位置調整後クランプレスで固定可能な、透過穴型XY2軸ステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

透過型X軸フィックスステージのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定用のビスは付属していますか。

固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
