ゴニオフィックスステージ 25×25
- 通常単価(税別)
- 35,008円～37,899円
- 税込単価
- 38,509円～41,689円
【特長】・クランプレスの、位置調整後に動かないステージです・特殊機構により、バックラッシを防止していま...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
TS-2551FX
TS-2552FX
製品仕様
TS-2551FX
- ステージ面：25×25mm
- クランプ方式：クランプレス
- 移動機構／送り方式：送りねじP=0.5mm
- 移動量：±2°
- 移動ガイド：すり合わせ
- 耐荷重：4.9N（0.5kgf）
- 質量：0.03kg
TS-2552FX
- ステージ面：25×25mm
- クランプ方式：クランプレス
- 移動機構／送り方式：送りねじP=0.5mm
- 移動量：±2°
- 移動ガイド：すり合わせ
- 耐荷重：4.9N（0.5kgf）
- 質量：0.03kg
詳細情報
基本情報
【特長】
・クランプレスの、位置調整後に動かないステージです
・特殊機構により、バックラッシを防止しています
・位置調整は六角レンチを使用します
・常に位置調整が必要なワークより、むしろカメラやセンサなどの位置調整後に移動させたくないワークに最適です
・ステージ面サイズが25mm角の小型ステージで、6軸を構成することが可能です
・回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心として2軸の傾斜ステージにすることができます
・水平設置だけではなく、垂直・逆さ方向の設置も可能です
・特許取得済み
【用途】
・カメラ、センサなど位置調整後に移動させたくないワークに最適

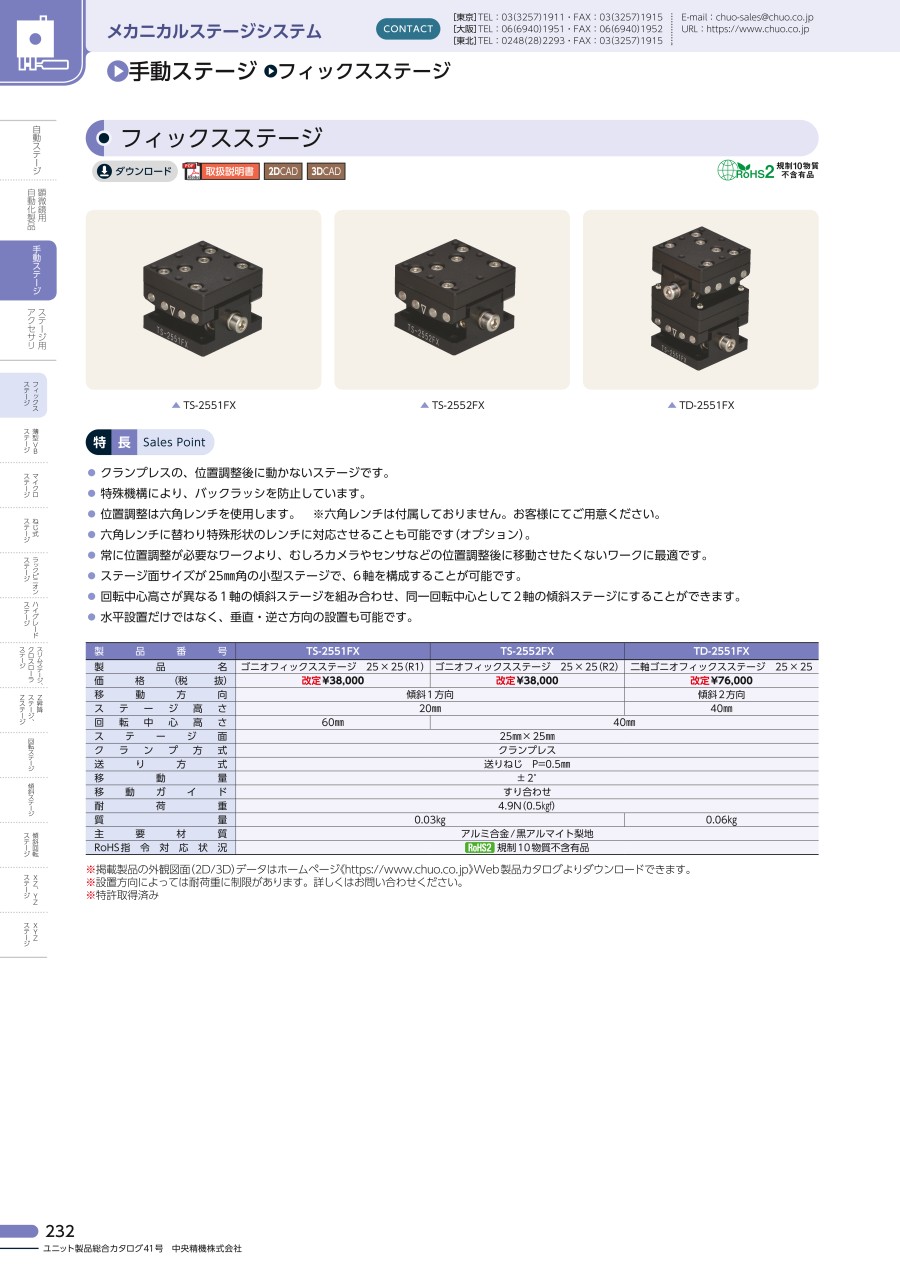

カタログ
