ミネベアミツミ

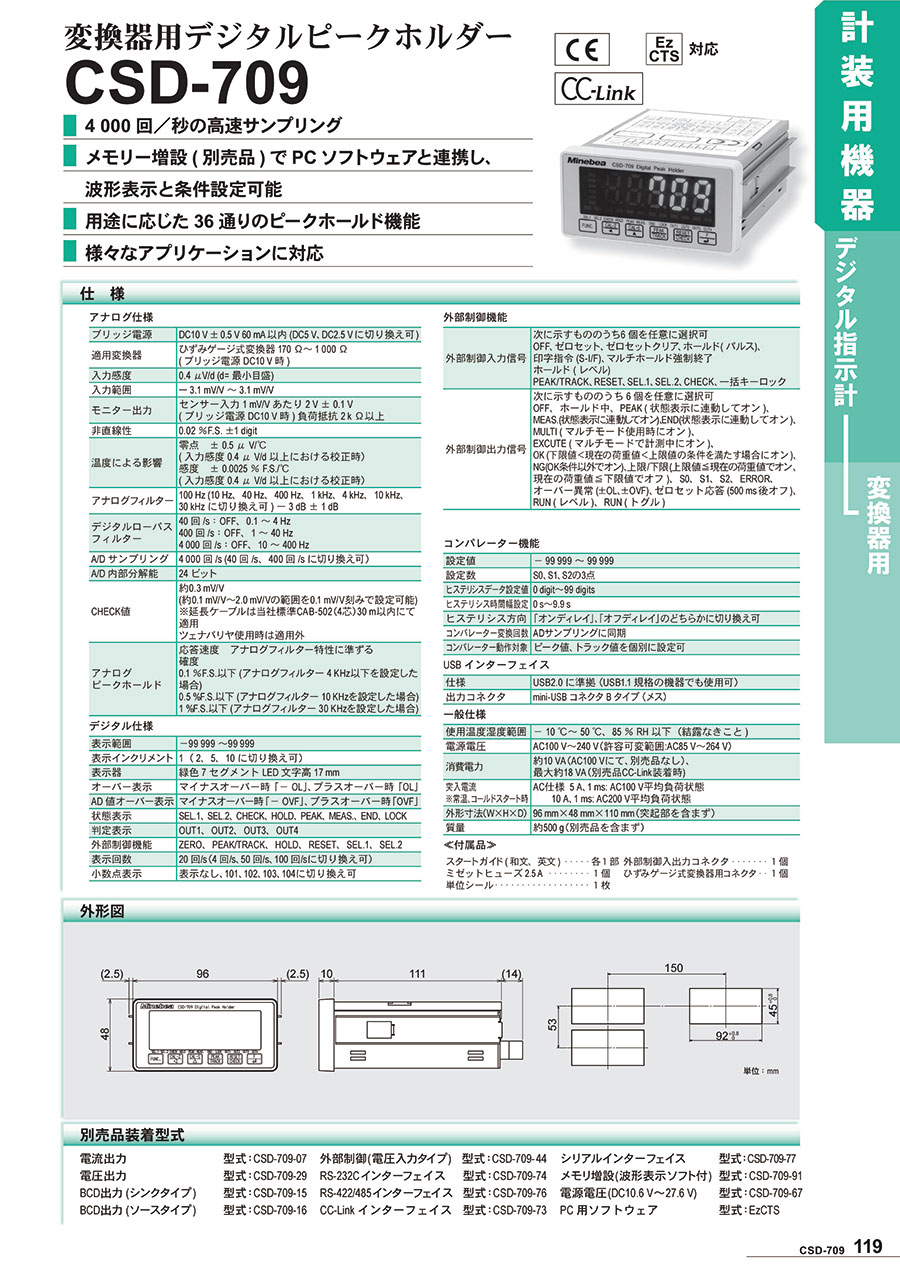

変換器用デジタルピークホルダー CSD-709

変換器用デジタルピークホルダー CSD-709 CSD-709
通常単価(税別)
89,600円
税込単価
98,560円

【特長】 ●4,000 回／秒の高速サンプリング ●メモリー増設（別売品）でP...

詳細情報を確認する
  • 種類
    指示計・カウンタ
  • ブリッジ電源
    DC10V±0.5V60mA以内（DC5V、DC2.5Vに切換可）
  • 入力範囲
    -3.1～3.1mV/V
  • 使用温度湿度範囲
    -10℃～50℃、85%RH以下（結露なきこと）
  • 外形寸法(W×H×D)
    96mm×48mm×110mm（突起部含まず）
  • A/Dサンプリング
    4000回/s（40回/s、400回/s に切換可）
  • 非直線性
    0.02%F.S. ±1digit

型番:

CSD-709
解除

  • こちらの商品は注文の受付を停止しております。ご迷惑をおかけして申し訳ございません。

数量：

CSD-709の仕様・寸法情報

種類
指示計・カウンタ
ブリッジ電源
DC10V±0.5V60mA以内（DC5V、DC2.5Vに切換可）
入力範囲
-3.1～3.1mV/V
使用温度湿度範囲
-10℃～50℃、85%RH以下（結露なきこと）
電源電圧
AC100V～AC240V（許容可変範囲AC85V～AC264V）
外形寸法(W×H×D)
96mm×48mm×110mm（突起部含まず）
A/Dサンプリング
4000回/s（40回/s、400回/s に切換可）
非直線性
0.02%F.S. ±1digit
仕様
標準形式
出力
-
インターフェース
-
-
-

商品情報

外形図

変換器用デジタルピークホルダー CSD-709 外形図

製品仕様

製品仕様

ブリッジ電源DC10V±0.5V 60mA以内（DCSV、DC2.5Vに切り換え可）
適用変換器ひずみゲージ式変換器170Ω～1,000Ω
（ブリッジ電源DC10V時）
入力感度0.4μV/d（d＝最小目盛）
入力範囲-3.1mV/V～3.1mV/V
モニター出力センサー入力1mV/Vあたり2V±0.1V
（ブリッジ電源DC10V時）負荷抵抗2kΩ以上
非直線性0.02%F.S.±1digit
温度による影響零点 ±0.5μV/℃（入力感度0.4μ V/d以上における校正時）
感度 ±0.0025% F.S./℃（入力感度0.4μ V/d以上における校正時）
アナログフィルター100Hz（10Hz、40Hz、400Hz、1kHz、4kHz、10kHz、30kHzに切り換え可）-3dB±1dB
デジタルローパスフィルター40回/s：OFF、0.1～4Hz
400回/s：OFF、1～40Hz
4,000回/s：OFF、10～400Hz
A/Dサンプリング4,000回/s（40回/s、400回/sに切り換え可）
A/D内部分解能24ビット
CHECK値約0.3mV/V
（約0.1mV/V～2.0mV/Vの範囲を0.1mV/V刻みで設定可能）
※延長ケーブルはミネベアミツミ標準CAB-502（4芯）30m以内にて適用
ツェナバリヤ使用時は適用外
アナログピークホールド応答速度アナログフィルター特性に準ずる
確度
0.1%F.S.以下（アナログフィルター4kHz以下を設定した場合）
0.5%F.S.以下（アナログフィルター10kHzを設定した場合）
1%F.S.以下（アナログフィルター30kHzを設定した場合）

製品仕様

表示範囲-99,999～+99,999
表示インクリメン卜1（2、5、10に切り換え可）
表示器緑色7セグメン卜LED文字高17mm
オーバー表示マイナスオーバー時「-OL」、プラスオーバー時「OL」
AD値オーバー表示マイナスオーバー時「-OVF」、プラスオーバー時「OVF」
状態表示SEL.1、SEL.2、CHECK、HOLD、PEAK、MEAS.、END、LOCK
判定表示OUT1、OUT2、OUT3、OUT4
外部制御機能ZERO、PEAK／TRACK、HOLD、RESET、SEL.1、SEL.2
表示回数20回/s（4回/s、50回/s、100回/sに切り換え可）
小数点表示表示なし、101、102、103、104に切り換え可

外部制御機能

外部制御入力信号次に示すもののうち6個を任意に選択可
OFF、ゼロセット、ゼロセットクリア、ホールド（パルス）、
印字指令（S-I/F）、マルチホールド強制終了
ホールド（レベル）
PEAK/TRACK、RESET、SEL.1、SEL.2、CHECK、一括キーロック
外部制御出力信号次に示すもののうち6個を任意に選択可
OFF、ホールド中、PEAK（状態表示に連動してオン）、
MEAS.（状態表示に連動してオン）、END（状態表示に連動してオン）、
MULTI（マルチモード使用時にオン）、
EXCUTE（マルチモードで計測中にオン）、
OK（下限値＜現在の荷重値＜上限値の条件を満たす場合にオン）、
NG（OK条件以外でオン）、上限／下限（上限値≦現在の荷重値でオン、
現在の荷重値≦下限値でオフ）、S0、S1、S2、ERROR、
オーバー異常（±OL、±OVF）、ゼロセット応答（500ms後オフ）、
RUN（レベル）、RUN（トグル）

コンパレータ―機能

設定値-99,999～+99,999
設定数S0、S1、S2の3点
ヒステリシスデータ設定値0 digit～99 digits
ヒステリシス時間幅設定0s～9.9s
ヒステリシス方向「オンディレイ」、「オフディレイ」のどちらかに切り換え可
コンパレーター変換回数ADサンプリングに同期
コンパレーター動作対象ピーク値、トラック値を個別に設定可

製品仕様

使用温度湿度範囲-10℃～+50℃、85%RH以下（結露なきこと）
電源電圧AC100V～240V（許容可変範囲：AC85V～264V）
消費電力約10VA（AC100Vにて、別売品なし）、
最大約18VA（別売品CC-Link装着時）
突入電流
※常温、コールドスタート時		AC仕様 5A、1ms：AC100V平均負荷状態
 10A、1ms：AC200V平均負荷状態
外形寸法（W×H×D）96mm×48mm×110mm（突起部を含まず）
質量約500g（別売品を含まず）

USB インターフェイス

仕様USB2.0に準拠（USB1.1規格の機器でも使用可）
出力コネクタmini-USB コネクタBタイプ（メス）

付属品

  • スタートガイド（和文、英文）：各1部
  • ミゼットヒューズ2.5A：1個
  • 単位シール：1枚
  • 外部制御入出力コネクタ：1個
  • ひずみゲージ式変換器用コネクタ：1個

別売品装着型番

品名型番
電流出力CSD-709-07
電圧出力CSD-709-29
BCD出力（シンクタイプ）CSD-709-15
BCD出力（ソースタイプ）CSD-709-16
外部制御（電圧入力タイプ）CSD-709-44
RS-232CインターフェイスCSD-709-74
RS-422/485インターフェイスCSD-709-76
CC-LinkインターフェイスCSD-709-73
シリアルインターフェイスCSD-709-77
メモリ増設（波形表示ソフト付）CSD-709-91
電源電圧（DC10.6V～27.6V） CSD-709-67
PC用ソフトウェアEzCTS

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    CSD-709

    電源電圧

    仕様

    出力

    インターフェース

    		最小発注数量
    AC100V～AC240V（許容可変範囲AC85V～AC264V）
    標準形式
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    89,600円
    ( 98,560円 )
    89日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ●4,000 回／秒の高速サンプリング
    ●メモリー増設（別売品）でPCソフトウェアと連携し、波形表示と条件設定可能
    ●用途に応じた36通りのピークホールド機能
    ●様々なアプリケーションに対応

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    変換器用デジタルピークホルダー CSD-709の型番CSD-709のページです。 型番CSD-709に関する仕様情報を記載しております。
