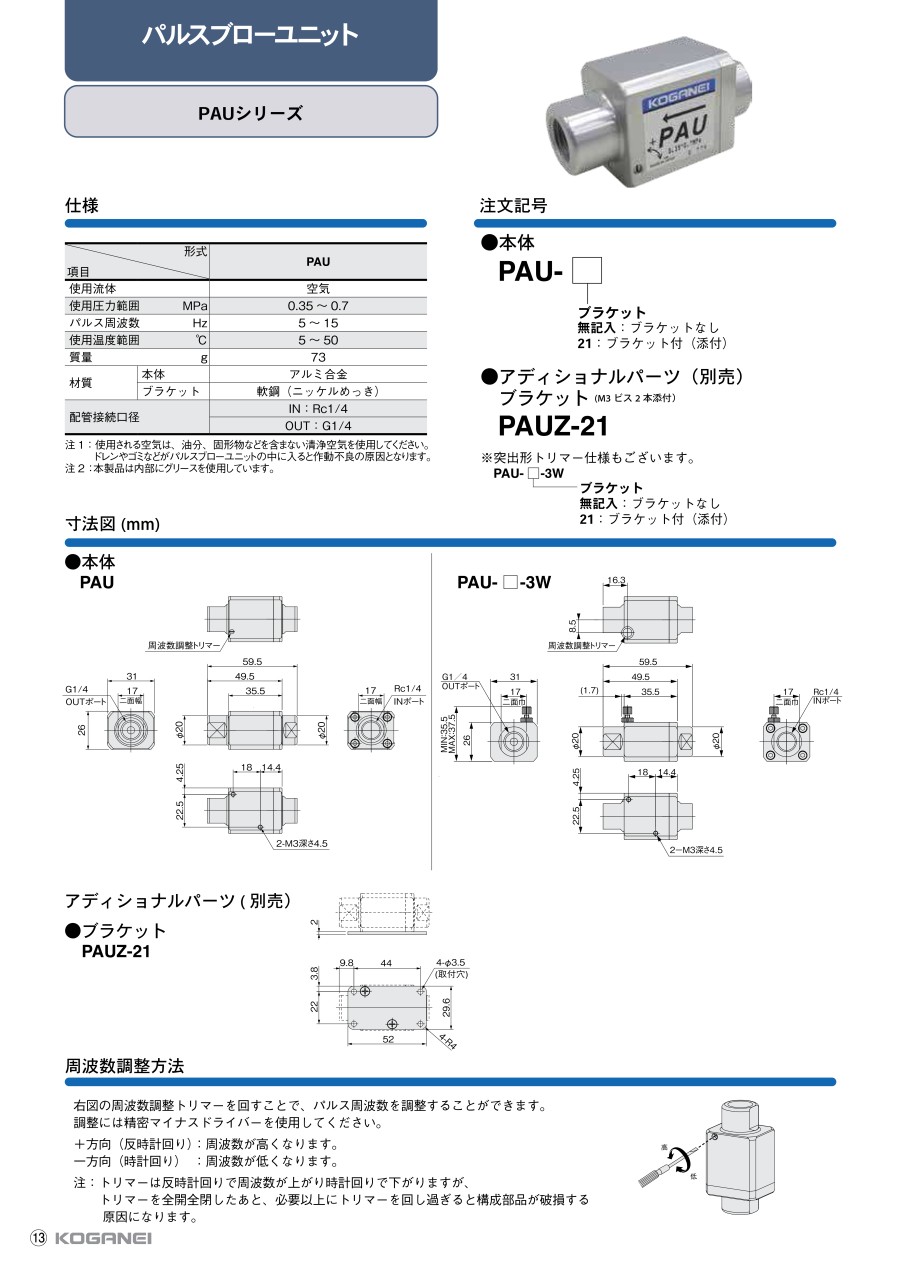

パルスブローユニット PAUシリーズ

外形図

本体  PAU

アディショナルパーツ（別売）

ブラケット  PAUZ-21

製品仕様

注1：使用される空気は、油分、固形物などを含まない清浄空気を使用してください。ドレンやゴミなどがパルスブローユニットの中に入ると作動不良の原因となります。
注2：本製品は内部にグリースを使用しています。
注3：パルス周波は、使用する圧力やノズルによって、15Hzを超えることがあります。

型式表示方法

使用例

• お使いのエアガンにパルスユニットを取付けるだけでパルスブローエアーガンとして使えます。
• アディショナルパーツのブラケットを取付けることで、エアブロー工程に設置、使用できます。

特長

エアブロー工場エアの削減対策！

圧縮空気をつくる空気圧縮機は工場全体の電力量の約20%を占めると言われています。その中で、圧縮空気の約65%がエアブローで消費されることが多いようです。
パルスブローユニットで圧縮空気の消費量を削減し工場の省エネに繋げましょう。

除塵効率UP

パルスブローエアは、除塵対象物に断続的に衝撃を与えることで、連続エアブローと比べ除塵効率が良いと言われています。

使用方法

図の周波数調整トリマーを回すことで、パルス周波数を調整することができます。
調整には精密マイナスドライバーをご使用ください。
+方向（反時計周り）：周波数が高くなります。
一方向（時計回り） ：周波数が低くなります。

注：トリマーは反時計回りで周波数が上がり時計回りで下がりますが、トリマーを全開全閉したあと、必要以上にトリマーを回し過ぎると構成部品が破損する原因になります。

注意・禁止事項

警告

• エアブローにより飛散物が目に入ること、また騒音性難聴になる可能性があるため保護メガネと耳栓を着用してください。
• 万一に漏れが発生した場合や破損時の安全確保のため、供給側に遮断弁を設置してください。

注意

• 油分、固形物が混入した空気は使用できません。供給流体には清浄空気（ろ過度40μm以下のフィルタを使用のこと）を使用してください。本製品内にドレンやゴミなどが入ると作動不良の原因となります。
• 供給流体は、製品のブローによって結露・結霜が発生しないように、冷凍式エアドライヤ・アフタークーラなどを介して、露点温度を周囲雰囲気温度よりも低くしてください。
• 本製品は仕様表に記載のパルス周波数範囲内でご使用ください。
• 本製品は圧力のバランスで動作するため、パルス動作が安定するよう十分な圧力と流量を供給してください。
• 本製品と連結するエアブローガンは、1対1を推奨します。
• 本製品とエアブローガンを離して設置する場合は、φ8×6チューブ、2m以内を推奨します。
• 供給ポート側の配管やノズルのねじ込みの際は製品の二面幅をスパナ等で押さえ、下記トルク範囲で締め込んでください。供給側・出力側配管推奨トルク：7～9N・m
• チューブは外面にキズの無いものを使用してください。また、供給ポート付近で極端に曲げたりこじったりしないでください。エア漏れの原因になります。
