小型圧縮引張型 UMM1R
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 134,194円～140,904円特別価格
- 税込単価
- 147,613円～154,994円特別価格
【特長】・小型軽量の圧縮引張両用ロードセルです・本質安全防爆構造 技術的基準に...
詳細情報を確認する商品情報
外形図
UMM1-50K～1T
UMM1-2T
製品仕様
| 定格容量 | 490.3N{50kgf}～19.61kN{2tf} |
|---|---|
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 定格出力 | 2mV/V ±0.01mV/V（圧縮）、-2mV/V ±0.01mV/V（引張） |
| 非直線性 | 0.15%R.O. |
| ヒステリシス | 0.1%R.O. |
| 繰り返し性 | 0.05%R.O. |
| 推奨印加電圧 | 12V以下 |
| 最大印加電圧 | 20V |
| 零バランス | ±0.06mV/V |
| 入力抵抗 | 425Ω±50Ω |
| 出力抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 2,000MΩ以上（DC50V）（ブリッジ～本体間） |
| 温度補償範囲 | -10℃～+70℃ |
| 許容温度範囲 | -20℃～+80℃ |
| 零点の温度影響 | 0.05%R.O./10℃ |
| 出力の温度影響 | 0.1%LOAD/10℃ |
| ケーブル | UMM1：φ6.3、4芯シールド付、3m直結先端Y型圧着端子付 UMM1R：φ6.3、4芯シールド付ロボットケーブル6m直結、先端Y型圧着端子付 |
| 保護等級 | IP67 |
| 起歪体の材質 | ステンレス鋼 |
| 疲労寿命 | 定格容量で106回 |
耐屈曲性に優れたロボットケーブル（6m）を標準装着しています。ロードセル、ケーブルが可動する場所での使用に適しています。
＜付属品＞
試験成績表・・・1部
規格表
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
134,194円 ( 147,613円 ) | 7日目 |
134,194円 ( 147,613円 ) | 5日目 |
140,904円 ( 154,994円 ) | 7日目 |
134,194円120,774円 ( 132,851円 ) | 7日目 |
140,904円 ( 154,994円 ) | 7日目 |
140,904円 ( 154,994円 ) | 7日目 |
詳細情報
基本情報
【特長】
・小型軽量の圧縮引張両用ロードセルです
・本質安全防爆構造 技術的基準に合格しています（クラスiaIICT4）
・UMM1R-耐屈曲性に優れたロボットケーブル（6m）を標準装着しています
・ロードセル、ケーブルが可動する場所での使用に適しています

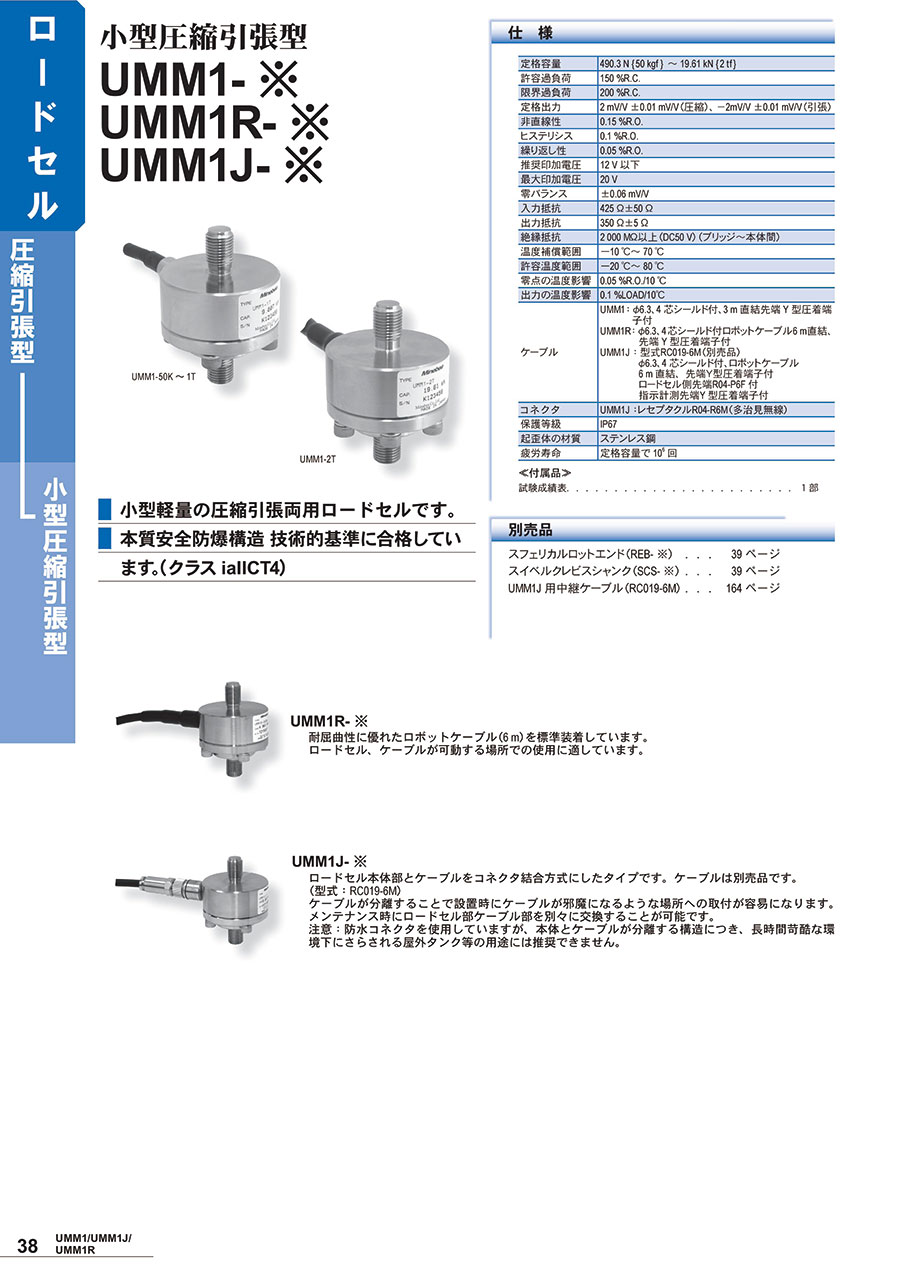

カタログ
