定格容量
~mm
- 196.1 kN {20 tf }
タイプ
~mm
- CMP1
出荷日
- すべて
- 8日以内

ミネベアミツミ

高精度低床圧縮型 CMP1

カタログ |

通常単価(税別): 187,733円

税込単価: 206,506円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミネベアミツミ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミネベアミツミ

通常出荷日：在庫品1日目

【特長】・精密圧縮型ロードセルで、オールステンレス製です・腐食性のある場所での...

限界過負荷
200%R.C.
材質
合金鋼
許容過負荷
150%R.C.
定格出力
2[±0.005]mV/V
推奨印加電圧
12V以下
疲労寿命
定格容量で10⁶回
温度補償範囲
－10℃～70℃
非直線性
0.05%R.O.
ヒステリシス
0.05%R.O.
繰り返し性
0.05%R.O.
出力の温度影響
0.1%LOAD/10℃
ケーブル
φ7、4芯シールド付 10m直結、先端Y型圧着端子付

CMP1-20T

CMP1-20Tの仕様・寸法情報

限界過負荷

200%R.C.

材質

合金鋼

定格容量

196.1 kN {20 tf }

許容過負荷

150%R.C.

定格出力

2[±0.005]mV/V

推奨印加電圧

12V以下

疲労寿命

定格容量で10⁶回

温度補償範囲

－10℃～70℃

非直線性

0.05%R.O.

ヒステリシス

0.05%R.O.

繰り返し性

0.05%R.O.

出力の温度影響

0.1%LOAD/10℃

ケーブル

φ7、4芯シールド付 10m直結、先端Y型圧着端子付

商品情報
型番リスト
詳細情報

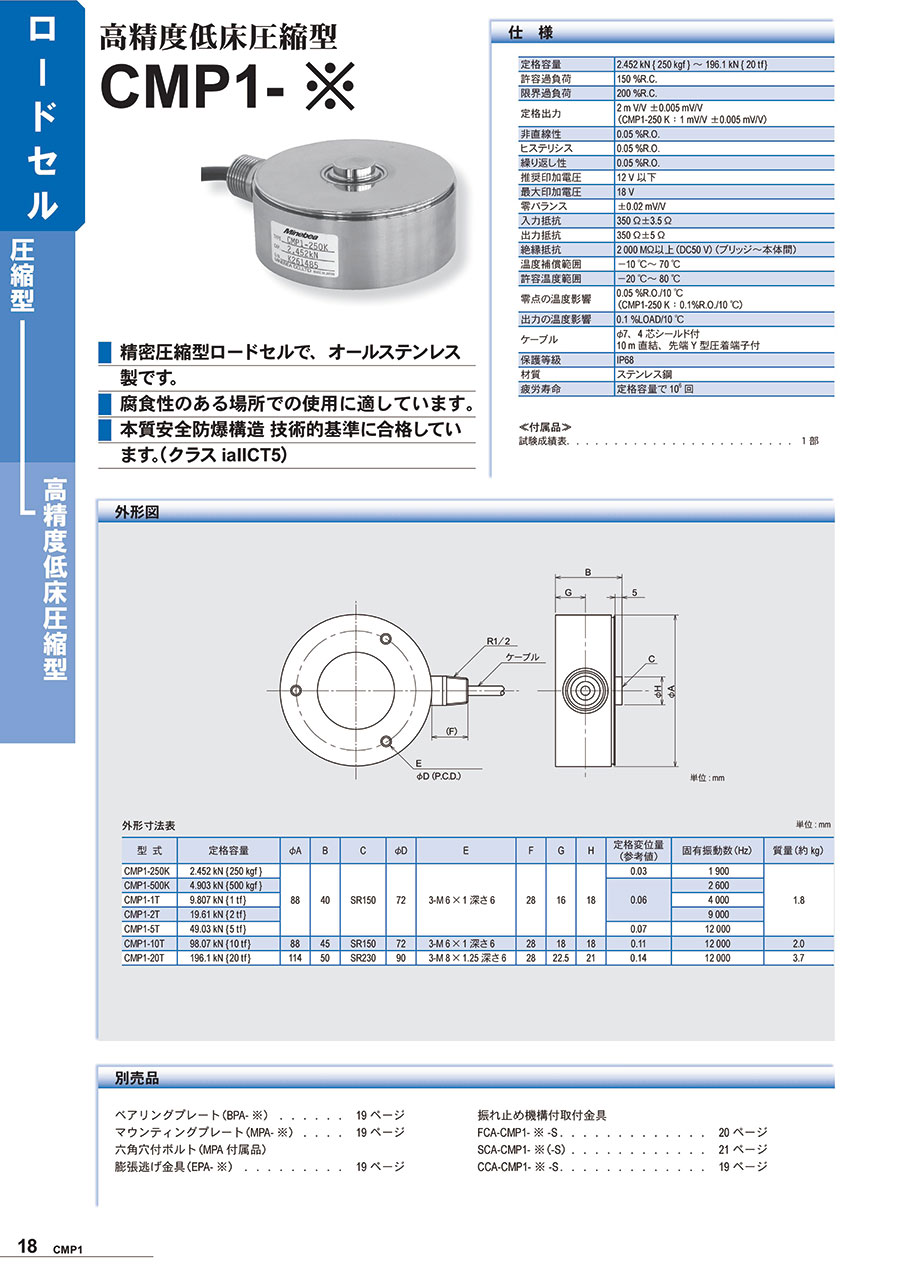

カタログ

商品情報

外形図

製品仕様

定格容量	2.452kN{250kgf}～196.1kN{20tf}
許容過負荷	150%R.C.
限界過負荷	200%R.C.
定格出力	2mV/V±0.005mV/V（CMP1-250K:1mV/V±0.005mV/V）
非直線性	0.05%R.O.
ヒステリシス	0.05%R.O.
繰り返し性	0.05%R.O.
推奨印加電圧	12V以下
最大印加電圧	18V
零バランス	±0.02mV/V
入力抵抗	350Ω±3.5Ω
出力抵抗	350Ω±5Ω
絶縁抵抗	2000MΩ以上（DC50V）（ブリッジ～本体間）
温度補償範囲	-10℃～70℃
許容温度範囲	-20℃～80℃
零点の温度影響	0.05%R.O./10℃（CMP1-250K:0.1%R.O./10℃）
出力の温度影響	0.1%LOAD/10℃
ケーブル	φ7、4芯シールド付 10m直結、先端Y型圧着端子付
保護等級	IP68
材質	ステンレス鋼
疲労寿命	定格容量で10⁶回

規格表

型番リスト

表示件数

型番

CMP1-20T

定格容量	最小発注数量

196.1 kN {20 tf }

1個

通常単価(税別) (税込単価)	通常出荷日

187,733円

( 206,506円 )

8日目

詳細情報

基本情報

基本情報

【特長】
・精密圧縮型ロードセルで、オールステンレス製です
・腐食性のある場所での使用に適しています
・本質安全防爆構造技術的基準に合格しています（クラスiaIICT5）

カタログ
