脱落防止ウイングノブ KWBS-SC
- 通常単価(税別)
- 627円～928円特別価格
- 税込単価
- 690円～1,021円特別価格
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・脱落防止タイプのウイングノブです。ノブの脱落・紛失を防止します。・耐蝕性にすぐれたステンレス...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
627円 ( 690円 ) | 3日目 |
685円 ( 754円 ) | 在庫品1日目当日出荷可能 |
718円 ( 790円 ) | 在庫品1日目当日出荷可能 |
718円 ( 790円 ) | 3日目 |
772円501円 ( 551円 ) | 在庫品1日目当日出荷可能 |
772円 ( 849円 ) | 在庫品1日目当日出荷可能 |
772円 ( 849円 ) | 在庫品1日目当日出荷可能 |
928円 ( 1,021円 ) | 在庫品1日目当日出荷可能 |
928円 ( 1,021円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・脱落防止タイプのウイングノブです。ノブの脱落・紛失を防止します。
・耐蝕性にすぐれたステンレス製です。
・力がかかりやすく、操作しやすい形状です。
・本体材質：SUSXM7（SUS304相当）です。
【用途】
・食品機械などの異物混入対策、CEマーキングの対応に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
製品仕様
脱落防止ウイングノブの外観
※こちらの商品画像は代表画像です。
脱落防止ウイングノブの寸法図
（単位：mm）
| 品番 | D | M（並目） | Lm | H | d1 | 質量（g） |
|---|---|---|---|---|---|---|
| KWBS-21-M4-SC | 21 | M4 | 5 | 11 | 3 | 5.5-6 |
| KWBS-21-M5-SC | 21 | M5 | 6 | 11 | 3.9 | 6.5-7 |
| KWBS-27-M6-SC | 27 | M6 | 8 | 13 | 4.5 | 10-12 |
| KWBS-31-M8-SC | 31 | M8 | 10 | 16 | 6.3 | 18-20 |
取り付け例
KWBS-SCの取り付けイメージ図
カバーにねじ穴を加工して、ノブのねじ部を貫通させる。
ねじをフレームから取りはずしても、ノブのねじ部がカバーのねじ穴に引っかかるため、ノブがカバーから抜け落ちることはない。
使用上の注意
- カバー側のねじ穴の内径はd1以上としてください。
- カバーの厚さは0.8mm以上としてください。
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

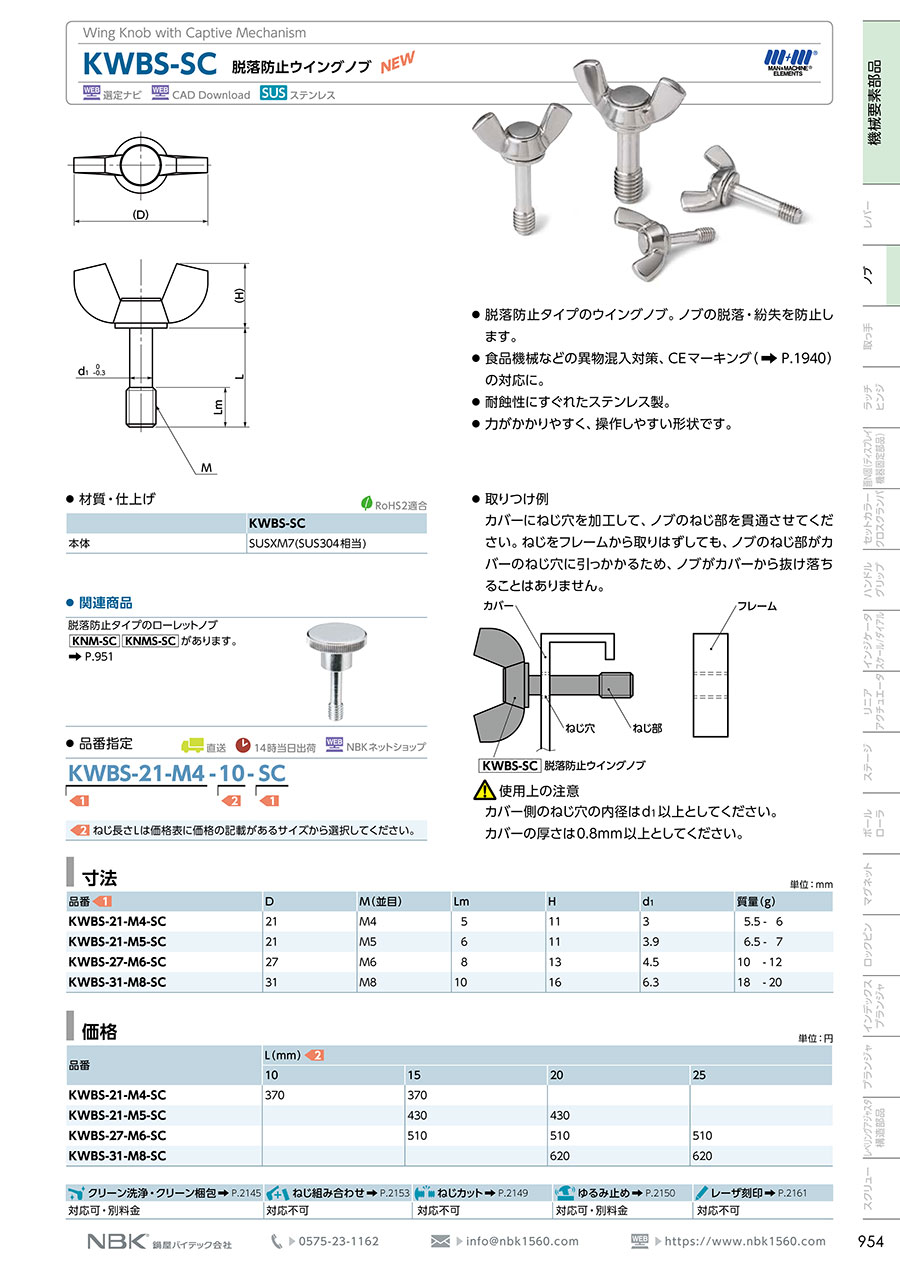

カタログ
商品担当おすすめ
脱落防止ウイングノブ KWBS-SCのレビュー
装置のカバーに使用
5
5.02020/03/11
装置のカバーで開閉する部分に取り付けて使用しています。取れてしまうと困るので、脱落防止機能が付いているものを検索したとこ...もっと読む
0人が参考にしています。
