AirTAC（エアタック）

【在庫品】ペンシリンダ PBRシリーズ

【在庫品】ペンシリンダ PBRシリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
数量：

商品情報

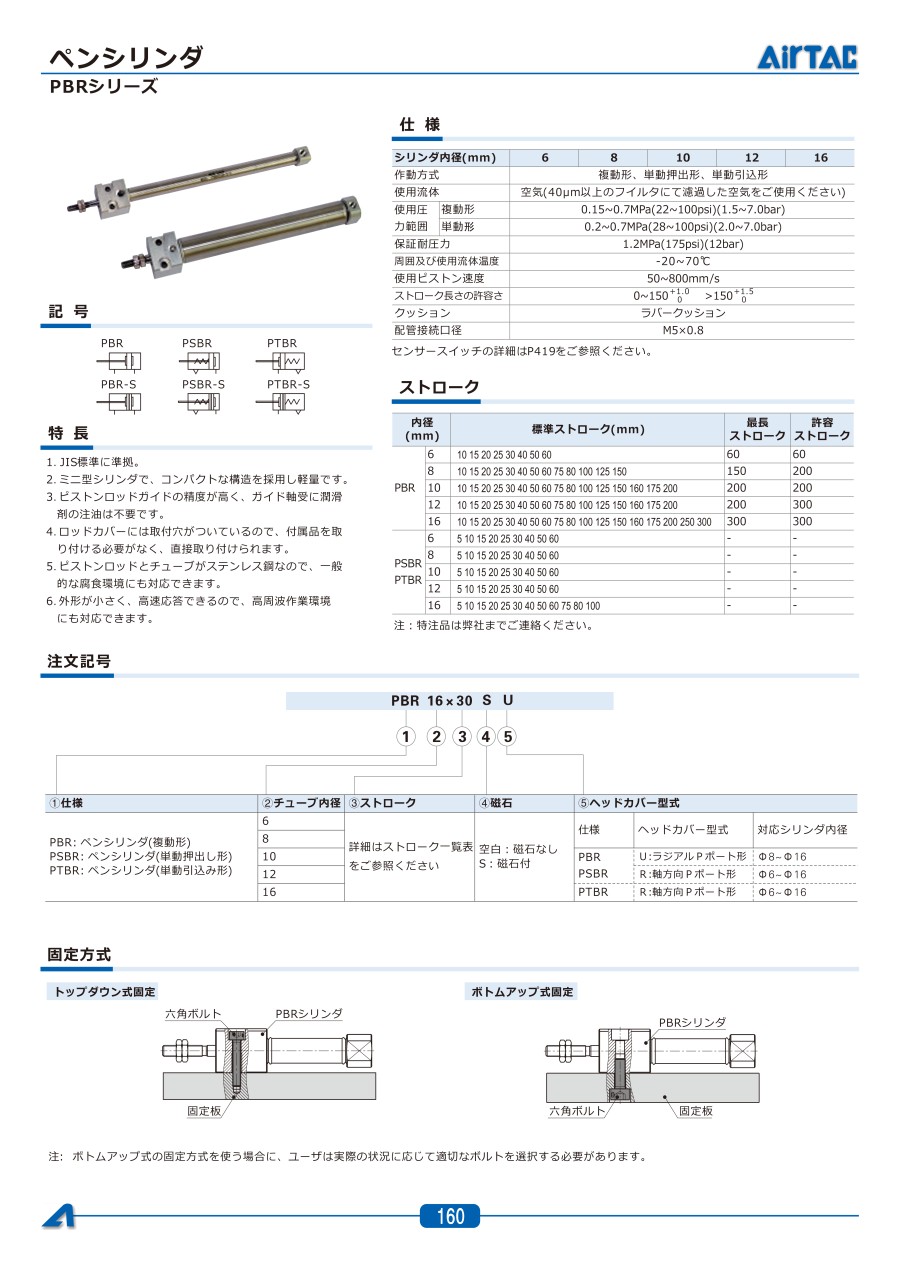

外形図

【在庫品】ペンシリンダ PBRシリーズ 外形図
【在庫品】ペンシリンダ PBRシリーズ :軸方向Pポート形外形図

軸方向Pポート形

【在庫品】ペンシリンダ PBRシリーズ ラジアルPポート形外形図

ラジアルPポート形

製品仕様

製品仕様

シリンダ内径（mm）8101216
作動方式複動形
使用流体空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲複動形0.15～0.7MPa（22～100psi）（1.5～7.0bar）
保証耐圧力0.12MPa（175psi）（12bar）
周囲及び使用流体温度-20～70℃
使用ピストン速度50～800mm/s
ストローク長さの許容さ0～150（0～+1.0）  > 150（0～+1.5）
クッションラバークッション
配管接続口径M5×0.8

センサースイッチの詳細はデジタルカタログ279ページをご参照ください。

内部構造

【在庫品】ペンシリンダ PBRシリーズ 内部構造図

製品構成

番号品名材質
1六角ナット炭素鋼
2ピストンロッドSUS304
3OリングNBR
4ストッパアルミ合金
5本体SUS316L
6ラバークッションTPU
7ピストンSUS303/アルミ合金
8ピストンOリングNBR
9マグネット焼結ネオジム鉄ホウ素
10マグネットスペーサーNBR
11マグネットブロックSUS303/アルミ合金
12ウェアリング摩擦材
13ラバークッションTPU
14ヘッドカバーアルミ合金

規格表

【在庫品】ペンシリンダ PBRシリーズ 規格表

注:磁石なし形と磁石付形のサイズが同じである。尚、φ6シリンダー口径の後ろカバーは軸方向給気型（R型）のみがある。

技術情報・設計アイデア

固定方式

トップダウン式固定
ボトムアップ式固定
【在庫品】ペンシリンダ PBRシリーズ トップダウン式固定図
【在庫品】ペンシリンダ PBRシリーズ ボトムアップ式固定図

注:ボトムアップ式の固定方式を使う場合に、ユーザは実際の状況に応じて適切なボルトを選択する必要があります。

型番リスト

表示件数
  • 1
    • 型番
    PBR-8X50-S-U
    PBR-8X100-S-U
    PBR-8X150-S-U
    PBR-10X200-S-U
    PBR-12X100-U
    PBR-16X60-S-U

    ストローク L

    (mm)

    シリンダ内径 D

    (φ)

    磁石

    ヘッドカバー

    		最小発注数量
    50
    8
    あり
    ラジアルPポート形
    1個
    100
    8
    あり
    ラジアルPポート形
    1個
    150
    8
    あり
    ラジアルPポート形
    1個
    200
    10
    あり
    ラジアルPポート形
    1個
    100
    12
    なし
    ラジアルPポート形
    1個
    60
    16
    あり
    ラジアルPポート形
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,963円
    ( 2,159円 )
    在庫品1日目当日出荷可能
    2,108円
    ( 2,319円 )
    在庫品1日目当日出荷可能
    2,344円
    ( 2,578円 )
    在庫品1日目当日出荷可能
    2,675円
    ( 2,943円 )
    在庫品1日目当日出荷可能
    2,244円
    ( 2,468円 )
    在庫品1日目当日出荷可能
    2,204円
    ( 2,424円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    JIS標準に準拠。
    ミニ型シリンダで、コンパクトな構造を採用し軽量です。
    ピストンロッドガイドの精度が高く、ガイド軸受に潤滑剤の注油は不要です。
    ロッドカバーには取付穴がついているので、付属品を取り付ける必要がなく、直接取り付けられます。
    ピストンロッドとチューブがステンレス鋼なので、一般的な腐食環境にも対応できます。
    外形が小さく、高速応答できるので、高周波作業環境にも対応できます。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
