AirTAC（エアタック）

【在庫品】スライドユニット（リバーシブル）

カタログ |

通常単価(税別): 11,677円～28,905円

税込単価: 12,845円～31,796円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：12 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

【特長】・ガイドレールとテーブルの一体化設計、及び循環式リニアガイド採用で高鋼...

種類
L形テーブルタイプ
ガイド方式
ガイドレス
テーブル材質
アルミ合金
特性
なし
最高使用圧力 (MPa)
0.7
最低使用圧力 (MPa)
0.15
磁石
磁石付
ポートねじ種類
PT

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

シリンダ内径（mm）	6	20
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～0.7MPa（22～100psi）（1.5～7.0bar）
保証耐圧力	1.2MPa（175psi）（12.0bar）
周囲及び使用流体温度	-20～+70℃
使用ピストン速度	50～500mm/s
ストローク長さの許容さ	≦100（0～+1.0） >100（0～+1.5）
クッション	アジャストナット、ショックアブソーバ
適用センサースイッチ	CMSH、DMSH（S）
配管接続口径	M5×0.8	1/8"

Type情報

無記号：クッション無し（基本形）

A：アジャストボルト付

B：ショックアブソーバ付

［注1］φ6はショックアブソーバの取付は不可。

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量詳細

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

(mm)

テーブル平行度

クッション形式

最小発注数量

6	～30	～1.0	～50.0	25.1～50.0	～20.0	0.4(4N)	10	47	30	20	80	クッション無し(基本形)	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.4(4N)	20	57	30	20	80	クッション無し(基本形)	1個
6	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.4(4N)	30	67	30	20	80	クッション無し(基本形)	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.8(8N)	10	55	40	24	80	クッション無し(基本形)	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.8(8N)	20	60	40	24	80	クッション無し(基本形)	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.8(8N)	30	71	40	24	80	クッション無し(基本形)	1個
8	31～50	～1.0	50.1～100.0	25.1～50.0	20.1～30.0	0.8(8N)	40	89	40	24	80	クッション無し(基本形)	1個
8	31～50	～1.0	100.1～150.0	25.1～50.0	20.1～30.0	0.8(8N)	50	107	40	24	80	クッション無し(基本形)	1個
12	～30	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.5(15N)	20	79	50	32	80	クッション無し(基本形)	1個
12	～30	1.1～5.0	～50.0	25.1～50.0	30.1～40.0	1.5(15N)	30	9	50	32	80	クッション無し(基本形)	1個
12	～30	1.1～5.0	～50.0	25.1～50.0	30.1～40.0	1.5(15N)	30	9	50	32	80	アジャストボルト付	1個
12	31～50	1.1～5.0	50.1～100.0	25.1～50.0	30.1～40.0	1.5(15N)	40	91	50	32	80	クッション無し(基本形)	1個
12	31～50	1.1～5.0	100.1～150.0	25.1～50.0	30.1～40.0	1.5(15N)	50	111	50	32	80	クッション無し(基本形)	1個
12	51～100	1.1～5.0	150.1～200.0	25.1～50.0	30.1～40.0	1.5(15N)	75	157	50	32	120	クッション無し(基本形)	1個
16	～30	1.1～5.0	50.1～100.0	50.1～75.0	30.1～40.0	3.1(30N)	10	86	60	40	80	クッション無し(基本形)	1個
16	～30	1.1～5.0	50.1～100.0	50.1～75.0	30.1～40.0	3.1(30N)	20	86	60	40	80	クッション無し(基本形)	1個
16	～30	1.1～5.0	50.1～100.0	50.1～75.0	30.1～40.0	3.1(30N)	30	86	60	40	80	クッション無し(基本形)	1個
16	31～50	1.1～5.0	50.1～100.0	50.1～75.0	30.1～40.0	3.1(30N)	40	96	60	40	80	クッション無し(基本形)	1個
16	31～50	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	3.1(30N)	50	111	60	40	80	クッション無し(基本形)	1個
16	51～100	1.1～5.0	150.1～200.0	50.1～75.0	30.1～40.0	3.1(30N)	75	161	60	40	120	クッション無し(基本形)	1個
16	51～100	1.1～5.0	200.1～300.0	50.1～75.0	30.1～40.0	3.1(30N)	100	209	60	40	120	クッション無し(基本形)	1個
20	～30	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1(40N)	10	96	70	50	80	クッション無し(基本形)	1個
20	～30	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1(40N)	20	96	70	50	80	クッション無し(基本形)	1個
20	～30	1.1～5.0	50.1～100.0	50.1～75.0	40.1～50.0	4.1(40N)	30	96	70	50	80	クッション無し(基本形)	1個
20	31～50	1.1～5.0	100.1～150.0	50.1～75.0	40.1～50.0	4.1(40N)	40	106	70	50	80	クッション無し(基本形)	1個
20	31～50	1.1～5.0	100.1～150.0	50.1～75.0	40.1～50.0	4.1(40N)	50	121	70	50	80	クッション無し(基本形)	1個
20	51～100	1.1～5.0	150.1～200.0	50.1～75.0	40.1～50.0	4.1(40N)	75	160	70	50	120	クッション無し(基本形)	1個
20	51～100	1.1～5.0	200.1～300.0	50.1～75.0	40.1～50.0	4.1(40N)	100	213	70	50	120	クッション無し(基本形)	1個
20	101～250	1.1～5.0	200.1～300.0	50.1～75.0	40.1～50.0	4.1(40N)	125	267	70	50	150	クッション無し(基本形)	1個
25	～30	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	7.1(70N)	10	107	84	62	80	クッション無し(基本形)	1個
25	～30	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	7.1(70N)	20	107	84	62	80	クッション無し(基本形)	1個
25	～30	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	7.1(70N)	30	107	84	62	80	クッション無し(基本形)	1個
25	31～50	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	7.1(70N)	40	117	84	62	80	クッション無し(基本形)	1個
25	31～50	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	7.1(70N)	50	130	84	62	80	クッション無し(基本形)	1個
25	51～100	5.1～10.0	150.1～200.0	75.1～100.0	50.1～75.0	7.1(70N)	75	171	84	62	120	クッション無し(基本形)	1個
25	51～100	5.1～10.0	100.1～150.0	75.1～100.0	50.1～75.0	7.1(70N)	100	112	84	62	120	クッション無し(基本形)	1個

通常単価(税別) (税込単価)	通常出荷日

11,677円 ( 12,845円 )	在庫品1日目当日出荷可能
13,395円 ( 14,735円 )	在庫品1日目当日出荷可能
13,819円 ( 15,201円 )	在庫品1日目当日出荷可能
12,974円 ( 14,271円 )	在庫品1日目当日出荷可能
15,048円 ( 16,553円 )	在庫品1日目当日出荷可能
15,201円 ( 16,721円 )	在庫品1日目当日出荷可能
19,011円 ( 20,912円 )	在庫品1日目当日出荷可能
20,724円 ( 22,796円 )	在庫品1日目当日出荷可能
14,574円 ( 16,031円 )	在庫品1日目当日出荷可能
14,786円 ( 16,265円 )	在庫品1日目当日出荷可能
18,072円 ( 19,879円 )	在庫品1日目当日出荷可能
16,160円 ( 17,776円 )	在庫品1日目当日出荷可能
16,790円 ( 18,469円 )	在庫品1日目当日出荷可能
23,730円 ( 26,103円 )	在庫品1日目当日出荷可能
13,677円 ( 15,045円 )	在庫品1日目当日出荷可能
14,240円 ( 15,664円 )	在庫品1日目当日出荷可能
14,806円 ( 16,287円 )	在庫品1日目当日出荷可能
15,511円 ( 17,062円 )	在庫品1日目当日出荷可能
16,216円 ( 17,838円 )	在庫品1日目当日出荷可能
24,080円 ( 26,488円 )	在庫品1日目当日出荷可能
24,256円 ( 26,682円 )	在庫品1日目当日出荷可能
15,653円 ( 17,218円 )	在庫品1日目当日出荷可能
16,216円 ( 17,838円 )	在庫品1日目当日出荷可能
16,781円 ( 18,459円 )	在庫品1日目当日出荷可能
17,484円 ( 19,232円 )	在庫品1日目当日出荷可能
19,465円 ( 21,412円 )	在庫品1日目当日出荷可能
22,562円 ( 24,818円 )	在庫品1日目当日出荷可能
27,158円 ( 29,874円 )	在庫品1日目当日出荷可能
28,199円 ( 31,019円 )	在庫品1日目当日出荷可能
17,625円 ( 19,388円 )	在庫品1日目当日出荷可能
18,331円 ( 20,164円 )	在庫品1日目当日出荷可能
19,034円 ( 20,937円 )	在庫品1日目当日出荷可能
20,878円 ( 22,966円 )	在庫品1日目当日出荷可能
20,727円 ( 22,800円 )	在庫品1日目当日出荷可能
25,381円 ( 27,919円 )	在庫品1日目当日出荷可能
28,905円 ( 31,796円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ガイドレールとテーブルの一体化設計、及び循環式リニアガイド採用で高鋼性、高精度、高積載。
・テーブル側に通し穴を設置、上面よりボディーの取付固定が可能。
・ガイドレール側に位置決めピン穴を設置。
・フローティングジョイントに接続可能なデザインで、モーメント負荷に強い。
・並列した2本のピストンロッドで出力が倍になり、ロッドの回転を防止する。
・ボディーに位置決めピン穴を設置。
・ボディーの端部と底面両方に通し穴がある。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

カタログ

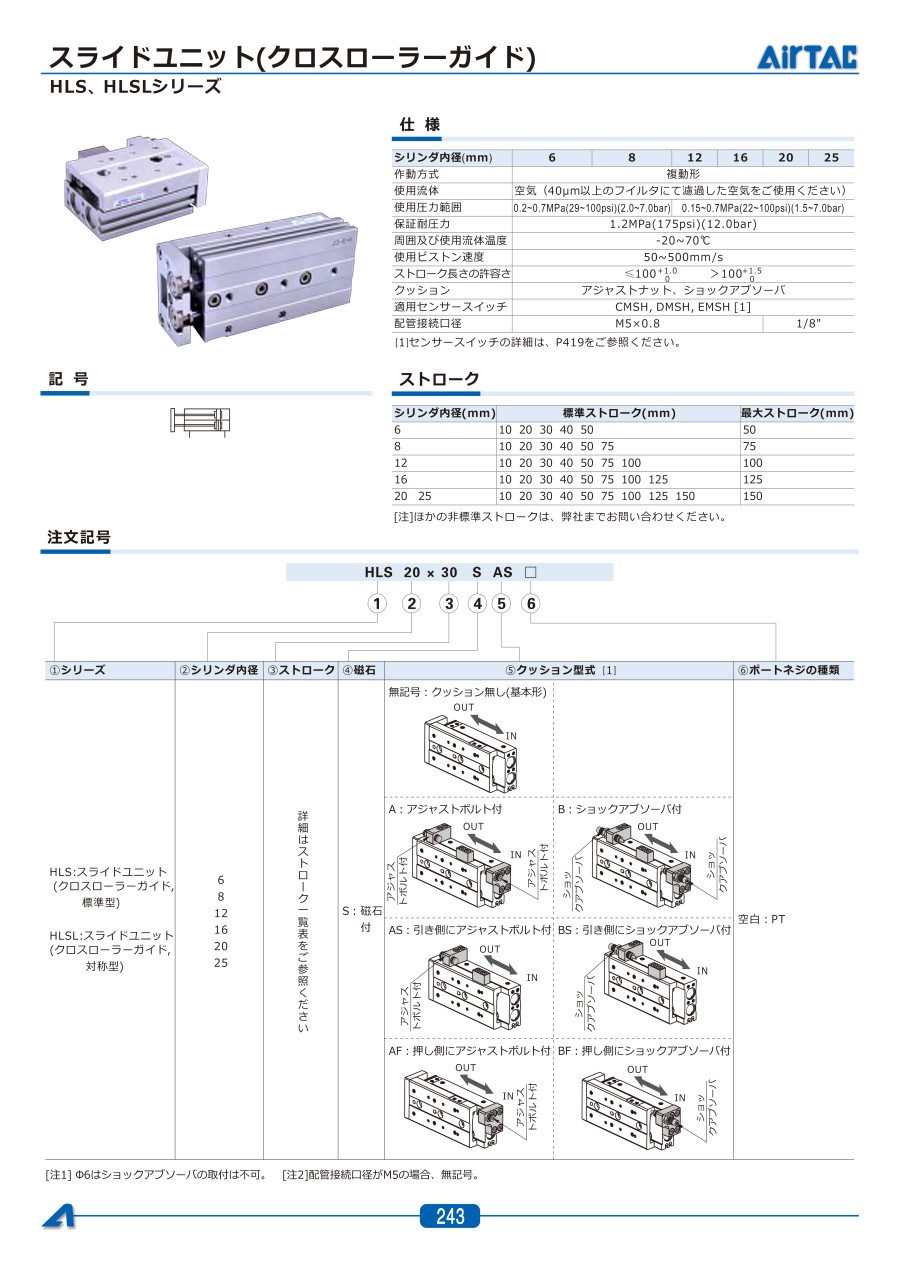

カタログ (見開き版)

商品担当おすすめ

AirTAC（エアタック）
スライドユニットシリンダ HLHシリーズ
AirTAC（エアタック）
スライドユニット（ボールブッシュ軸受け） HLQシリーズ
AirTAC（エアタック）
スライドユニット（リバーシブル） HLSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
