【在庫品】標準シリンダ JSIシリーズ
- 通常単価(税別)
- 3,898円～11,468円
- 税込単価
- 4,288円～12,615円
JIS標準。双方向シール構造、貯油機能搭載。アルミチューブは一体化、タイロッドなし、耐食性向上。同じ内...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
商品情報
外形図
製品仕様
製品仕様
| シリンダ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形 | |||||||
| 使用流体 | 空気（40μm以上のフィルタにて濾過した空気をご使用ください） | |||||||
| 固定形式 | JSI | 基本形FA FB CA CB CR LB TC TCM1 TCM2 | ||||||
| 使用圧力範囲 | 0.15～1.0MPa（22～145psi）（1.5～10.0bar） | |||||||
| 保証耐圧力 | 1.5MPa（215psi）（15bar） | |||||||
| 周囲及び使用流体温度 | -20～70℃ | |||||||
| 使用ピストン速度mm/s | 30～800 | 30～500 | ||||||
| ストローク長さの許容さ | 0～250（0～+1.0） 251～1,000（0～+1.5） 1,001～1,500（0～+2.0） | |||||||
| クッション | 調整可能 | |||||||
| クッションストロークmm | 24 | 32 | 37.5 | 40 | ||||
| 配管接続口径［1］ | 1/8" | 1/4" | 3/8" | 1/2" | ||||
［1］ポートねじはPT種類も選択可能;センサースイッチの詳細はデジタルカタログ279ページをご参照ください。
内部構造
製品構成
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | ナット | 炭素鋼 |
| 2 | ピストンロッド | S45C硬質クロムメッキ |
| 3 | Oリング | NBR |
| 4 | ブッシュ | 摩擦材 |
| 5 | ロッドカバー | アルミニウム合金 |
| 6 | Oリング | NBR |
| 7 | 缸体 | アルミニウム合金 |
| 8 | Oリング | NBR |
| 9 | ピストン | アルミニウム合金 |
| 10 | ピストンOリング | NBR |
| 11 | 磁石 | 塑胶 |
| 12 | ウェアリング | 摩擦材 |
| 13 | 磁石座 | アルミニウム合金 |
| 14 | クッションOリング | NBR |
| 15 | ねじ | 炭素鋼 |
| 16 | ヘッドカバー | アルミニウム合金 |
| 17 | タイロッドナット | 炭素鋼 |
規格表
注:磁石付と磁石なしの寸法は同じ。
詳細情報
基本情報
JIS標準。
双方向シール構造、貯油機能搭載。
アルミチューブは一体化、タイロッドなし、耐食性向上。
同じ内径のシリンダ、ISO15552標準シリンダより、JSI標準シリンダの長さは短い。
クッション能力向上。
豊富なシリーズ、多様な取付支持金具。
耐高温仕様、使用温度MAX150℃。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

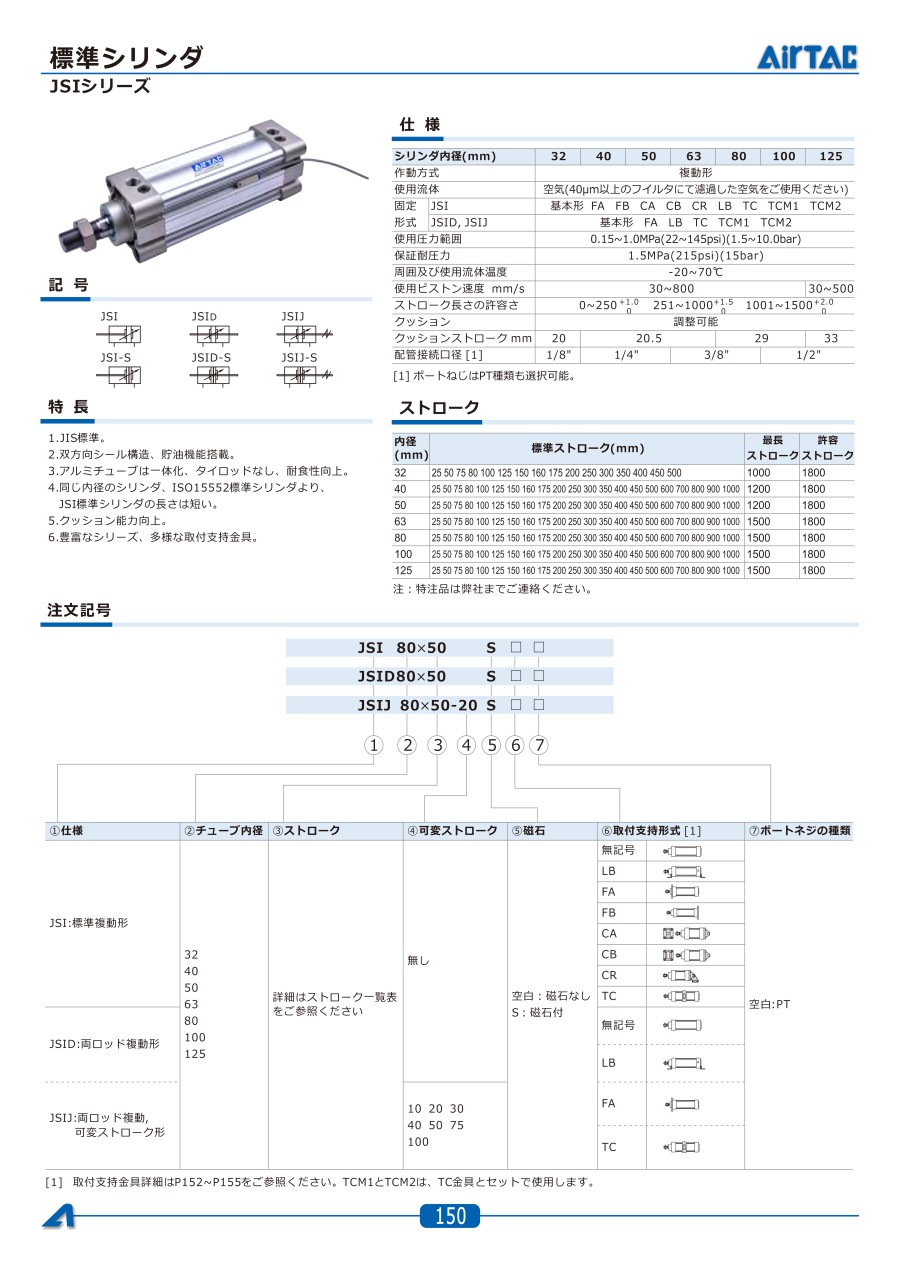

カタログ
