AirTAC（エアタック）

【在庫品】薄型シリンダ ACQシリーズ

Name: 【在庫品】薄型シリンダ ACQシリーズ
Brand: AirTAC（エアタック）
SKU: 221006364587
Rating: 4.2 (10 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（10件）

通常単価(税別): 1,320円～18,009円

税込単価: 1,452円～19,810円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

【在庫品】ガイド付きシリンダ TCL・TCMシリーズ

4.3

通常価格(税別)： 2,718円 (税込価格：2,990円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

薄型シリンダ ACQシリーズ

4.3

通常出荷日：3 日目～

JIS標準。硬質陽極酸化処理したボディ、耐食性と耐久性向上。双方向シール構造、...

詳細情報を確認する

種類
薄型シリンダ
シリンダ作動方式
複動形
ロッド作動方式
片ロッド
本体形状
角形
付加機能
標準
周囲及び使用流体温度 (℃)
-20::70
エンドロック
なし
バルブ
なし
使用圧力 (MPa)
0.15::1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

未確定：候補が185型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

【標準形】

φ12,φ16

φ20,φ25

φ32～φ100（ストローク≦100）

【ロングストローク形】

φ32～φ100（ストローク＞100）

製品仕様

内径（mm）		12	16	20	25	32	40	50	63	80	100
作動方式		複動形
作動方式		単動押出形、単動引込形								-
使用流体		空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	複動形	0.15～1.0MPa（22～145psi）
使用圧力範囲	単動形	0.2～1.0MPa（28～145psi）
保証耐圧力		1.5MPa（215psi）
周囲温度および使用流体温度		-20～+70℃
使用ピストン速度mm/s		複動形：30～500 単動形：50～500
ストローク長さ許容差mm		ストローク≦100（0～+1.0）ストローク＞100（0～+1.5）
クッション		ラバークッション
配管接続口径［1］		M5×0.8				1/8"		1/4"		3/8"

［1］ポートねじはPT種類が選択可能

製品仕様

内径（mm）	32	40	50	63	80	100
作動方式	複動形
使用流体	空気（40μm以上のフイルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～1.0MPa（22～145psi）
保証耐圧力	1.5MPa（215psi）
周囲温度および使用流体温度	-20～+70℃
使用ピストン速度mm/s	30～500
ストローク長さ許容差mm	0～+1.5
クッション	ラバークッション
配管接続口径［1］	1/8"		1/4"		3/8"

［1］ポートねじはPT種類が選択可能

【標準形】内部構造及び材質

番号	品名	材質
1	ヘッドカバー	なし（φ12、16）アルミニウム合金（その他）
2	ラバークッション	TPU（φ12～25）/NBR（その他）
3	ピストン	黄銅（φ12、16）アルミニウム合金（その他）
4	ウエアリング	なし（φ12～25）摩擦材（その他）
5	ピストンОリング	NBR
6	ピストンロッド	S45C硬質クロムメッキ
7	本体	アルミニウム合金
8	ブッシュ	なし（φ12～32）軸受合金（その他）
9	Оリング	NBR
10	ロッドカバー	黄銅（φ12～20）
11	C型スナップリング	炭素鋼
12	Оリング	NBR
13	磁石	焼け付け物（φ12～25）プラスチック（その他）
14	磁石座	黄銅（φ12、16）アルミニウム合金（その他）

【ロングストローク形】内部構造及び材質

【在庫品】薄型シリンダ ACQシリーズ ACQ-S【ロングストローク形】内部構造図

番号	部品名	材質
1	磁石シール	NBR
2	磁石	プラスチック
3	本体	アルミ合金
4	Оリング	NBR
5	ラバークッション	NBR
6	ヘッドカバー	アルミ合金
7	ピストン	アルミ合金
8	C型スナップリング	炭素鋼
9	ウエアリング	なし（φ32）摩擦材（その他）
10	ピストンОリング	NBR
11	磁石座	アルミ合金
12	ピストンロッド	S45C硬質クロムメッキ
13	ロッドカバー	アルミ合金
14	ブッシュ	なし（φ32）摩擦材（その他）
15	Оリング	NBR

Type情報

取付形式

規格表

【標準形】

仕様	標準形						磁石付		AB	B	D	E
内径／記号	A			AC			A	AC
ストローク	St≦50	St=55	St≧60	St≦50	St=55	St≧60	A	AC
12	20.5	-	-	17	-	-	31.5	28	3.5	25	6	M3×0.5
16	22	22	-	18.5	18.5	-	34	30.5	3.5	29	8	M4×0.7
20	24	-	34	19.5	-	29.5	36	31.5	4.5	36	10	M5×0.8
25	27.5	-	37.5	22.5	-	32.5	37.5	32.5	5	40	12	M6×1.0

仕様	EA	H	J	JA	K	KA	KB	P	PA （標準形）	PB （標準形）	PA （磁石付）	PB （磁石付）	T
内径／記号
ストローク
12	6	5	6	3.5	M4×0.7通し穴：φ3.4	11	15.5	M5×0.8	7.5	5	9	7	22
16	8	6	6	3.5	M4×0.7通し穴：φ3.4	11	20	M5×0.8	8	5.5	9.5	5.5	28
20	7	8	9	5.5	M6×1.0通し穴：φ5.2	17	25.5	M5×0.8	9	5.5	9.5	5.5	36
25	12	10	9	5.5	M6×1.0通し穴：φ5.2	17	28	M5×0.8	11	5.5	11	5.5	40

内径／記号	A（標準形）		A （磁石付）	AB	AC（標準形）		AC （磁石付）	B	BA	D	E
内径／記号	St≦50	St≧60	A （磁石付）	AB	St≦50	St≧60	AC （磁石付）	B	BA	D	E
32	30	40	40	7	23	33	33	45	49.5	16	M8×1.25
40	36.5	46.5	46.5	7	29.5	39.5	39.5	53	57	16	M8×1.25
50	38.5	48.5	48.5	8	30.5	40.5	40.5	64	71	20	M10×1.5
63	44	54	54	8	36	46	46	77	84	20	M10×1.5
80	53.5	63.5	63.5	10	43.5	53.5	53.5	98	104	25	M16×2.0
100	65	75	75	12	53	63	63	117	123.5	32	M20×2.5

内径／記号		EA	H	J	JA	K	KA	KB	P	PA （標準形）	PB （標準形）	PA （磁石付）	PB （磁石付）
32	St=5	13	14	9	5.5	M6×1.0通し穴：φ5.2	17	34	1/8"	7.5	6.5	10.5	7.5
32	St＞5	13	14	9	5.5	M6×1.0通し穴：φ5.2	17	34	1/8"	10.5	7.5	10.5	7.5
40		13	14	9	5.5	M6×1.0通し穴：φ5.2	17	40	1/8"	11	8	11	8
50	St=5	15	17	10.5	6.5	M8×1.25通し穴：φ6.7	22	50	1/4"	9	9	10.5	10.5
50	St＞5	15	17	10.5	6.5	M8×1.25通し穴：φ6.7	22	50	1/4"	10.5	10.5	10.5	10.5
63	St=5	15	17	14	9	M10×1.5通し穴：φ8.5	28.5	60	1/4"	14	9.5	15	10.5
63	St＞5	15	17	14	9	M10×1.5通し穴：φ8.5	28.5	60	1/4"	15	10.5	15	10.5
80		20	22	17	11	M12×1.75通し穴：φ10.4	35.5	77	3/8"	16	14	16	14
100		26	27	17	11	M12×1.75通し穴：φ10.4	35.5	94	3/8"	20	17.5	20	17.5

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

環境・用途

磁石

配管接続口径

取付支持形式

ポートねじ種類

ロッド先端ねじ種類

最小発注数量

125	63	標準	あり	PT1/4"	取付金具なし	PT	オネジ	1個
300	100	標準	あり	PT3/8"	取付金具なし	PT	オネジ	1個
5	12	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
10	12	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
15	12	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
20	12	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
25	12	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
30	12	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
50	12	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
5	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
10	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
15	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
20	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
25	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
30	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
50	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
60	16	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
10	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
15	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
20	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
25	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
30	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
35	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
40	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
50	20	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
50	20	標準	なし	M5X0.8	取付金具なし	なし	オネジ	1個
5	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
10	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
15	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
20	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
25	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
30	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
40	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
50	25	標準	なし	M5X0.8	取付金具なし	なし	メネジ	1個
5	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
10	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
10	32	標準	なし	PT1/8"	取付金具なし	PT	オネジ	1個
15	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
20	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
20	32	標準	なし	PT1/8"	取付金具なし	PT	オネジ	1個
25	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
30	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
40	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
50	32	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
5	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
10	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
15	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
15	40	標準	なし	PT1/8"	取付金具なし	PT	オネジ	1個
20	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
20	40	標準	なし	PT1/8"	取付金具なし	PT	オネジ	1個
25	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
30	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
40	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
40	40	標準	なし	PT1/8"	取付金具なし	PT	オネジ	1個
50	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
100	40	標準	なし	PT1/8"	取付金具なし	PT	メネジ	1個
5	50	標準	なし	PT1/4"	取付金具なし	PT	メネジ	1個
10	50	標準	なし	PT1/4"	取付金具なし	PT	メネジ	1個
15	50	標準	なし	PT1/4"	取付金具なし	PT	メネジ	1個
20	50	標準	なし	PT1/4"	取付金具なし	PT	メネジ	1個

通常単価(税別) (税込単価)	通常出荷日

7,533円 ( 8,286円 )	在庫品1日目当日出荷可能
18,009円 ( 19,810円 )	12日目
1,497円 ( 1,647円 )	在庫品1日目当日出荷可能
1,378円 ( 1,516円 )	在庫品1日目当日出荷可能
1,683円 ( 1,851円 )	在庫品1日目当日出荷可能
1,558円 ( 1,714円 )	在庫品1日目当日出荷可能
1,561円 ( 1,717円 )	在庫品1日目当日出荷可能
1,782円 ( 1,960円 )	在庫品1日目当日出荷可能
1,952円 ( 2,147円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,543円 ( 1,697円 )	在庫品1日目当日出荷可能
1,683円 ( 1,851円 )	在庫品1日目当日出荷可能
1,587円 ( 1,746円 )	在庫品1日目当日出荷可能
1,828円 ( 2,011円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,952円 ( 2,147円 )	在庫品1日目当日出荷可能
2,016円 ( 2,218円 )	在庫品1日目当日出荷可能
1,492円 ( 1,641円 )	在庫品1日目当日出荷可能
1,548円 ( 1,703円 )	在庫品1日目当日出荷可能
1,488円 ( 1,637円 )	在庫品1日目当日出荷可能
1,662円 ( 1,828円 )	在庫品1日目当日出荷可能
1,811円 ( 1,992円 )	在庫品1日目当日出荷可能
1,673円 ( 1,840円 )	在庫品1日目当日出荷可能
1,891円 ( 2,080円 )	在庫品1日目当日出荷可能
1,938円 ( 2,132円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,727円 ( 1,900円 )	在庫品1日目当日出荷可能
1,632円 ( 1,795円 )	在庫品1日目当日出荷可能
1,742円 ( 1,916円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能
1,891円 ( 2,080円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
1,793円 ( 1,972円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,851円 ( 2,036円 )	在庫品1日目当日出荷可能
1,938円 ( 2,132円 )	在庫品1日目当日出荷可能
1,967円 ( 2,164円 )	在庫品1日目当日出荷可能
1,923円 ( 2,115円 )	在庫品1日目当日出荷可能
1,781円 ( 1,959円 )	在庫品1日目当日出荷可能
2,037円 ( 2,241円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,233円 ( 2,456円 )	在庫品1日目当日出荷可能
2,376円 ( 2,614円 )	在庫品1日目当日出荷可能
2,029円 ( 2,232円 )	在庫品1日目当日出荷可能
2,109円 ( 2,320円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,091円 ( 2,300円 )	在庫品1日目当日出荷可能
2,287円 ( 2,516円 )	在庫品1日目当日出荷可能
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
2,266円 ( 2,493円 )	在庫品1日目当日出荷可能
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能
2,657円 ( 2,923円 )	在庫品1日目当日出荷可能
2,411円 ( 2,652円 )	在庫品1日目当日出荷可能
2,819円 ( 3,101円 )	在庫品1日目当日出荷可能
4,264円 ( 4,690円 )	4日目
2,242円 ( 2,466円 )	在庫品1日目当日出荷可能
2,885円 ( 3,174円 )	在庫品1日目当日出荷可能
2,691円 ( 2,960円 )	在庫品1日目当日出荷可能
2,803円 ( 3,083円 )	在庫品1日目当日出荷可能

基本情報

基本情報

JIS標準。
硬質陽極酸化処理したボディ、耐食性と耐久性向上。
双方向シール構造、貯油機能搭載。
薄型で省スペース。
便利なセンサースイッチの取付。
多様な取付支持金具。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

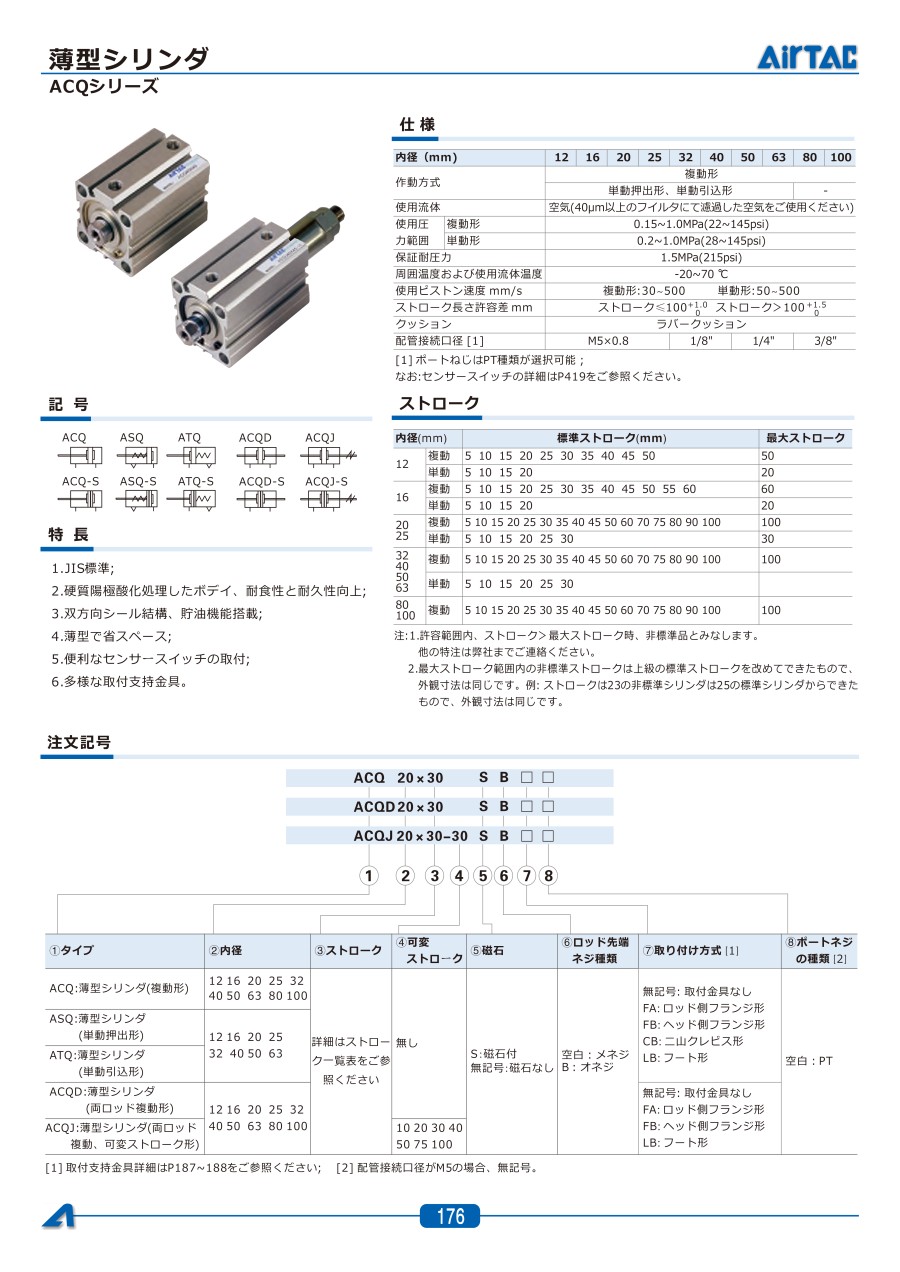

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
