AirTAC（エアタック）

【在庫品】ステンレスミニシリンダ MFシリーズ

Name: 【在庫品】ステンレスミニシリンダ MFシリーズ
Brand: AirTAC（エアタック）
SKU: 221006364576
Rating: 4 (4 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（4件）

通常単価(税別): 1,895円～6,616円

税込単価: 2,085円～7,278円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

【在庫品】ペンシリンダ PBシリーズ

4.6

通常価格(税別)： 1,129円 (税込価格：1,242円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

ステンレスミニシリンダ MGシリーズ

通常価格(税別)： 1,628円 (税込価格：1,791円)

通常出荷日：在庫品1日目

JIS標準。双方向シール構造、貯油機能搭載。カバーにラバークッション付、外部の...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動形
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
標準
環境・用途
標準
周囲及び使用流体温度 (℃)
-20::70
エンドロック
なし
バルブ
なし
使用圧力 (MPa)
0.1::1
取付支持形式
基本型
ポートねじ種類
PT

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CM形

CA形

U形

製品仕様

シリンダ内径（mm）		20	40
作動方式		複動形、複動クッション、単動押出形、単動引込形
使用流体		空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	複動形	0.1～1.0MPa（15～145psi）（1.0～10.0bar）
使用圧力範囲	単動形	0.2～1.0MPa（28～145psi）（2.0～10.0bar）
保証耐圧カ		1.5MPa（215psi）（15bar）
周囲及び使用流体温度		-20～+70℃
使用ピストン速度		複動形：30～800mm/s 単動形：50～800/s
ストローク長さの許容さ		0～150（0～+1.0）>150（0～+1.4）
クッション		MFC、MFCD、MFCJ：調整可能；その他シリーズ：ラバークッション
配管接続ロ径（1）		1/8"	1/4"

（1）ポートねじはPT種類も選択可能。

内部構造及び材質

複動磁石無し形／複動磁石付形

番号	品名	材質
1	ピストンロッド	S45C硬質クロムメッキ
2	六角ナット	炭素鋼
3	Oリング	NBR
4	六角ナット	炭素鋼
5	ブッシュ	摩擦材
6	ストッパ	アルミニウム合金
7	ステンレス鋼チューブ	SUS304
8	ラバークッション	TPU
9	ピストン	アルミニウム合金
10	Oリング	NBR
11	ピストンOリング	NBR
12	ウェアリング	摩擦材
13	六角穴付ボルト	炭素鋼
14	ヘッドカバー	アルミニウム合金
15	磁石	焼結物
16	磁石パッキン	NBR
17	磁石ハウジング	アルミニウム合金

Type情報

MF：基本複動形

MFC：複動クッション形

ヘッドカバー

一山クレビス形（CA）

ショートヘッド形（U）

基本形（CM）

規格表

内径／記号	A			AB	AC	AD	AE	B	C	M		MA	MB
ヘッドカバー	CM	CA	U	AB	AC	AD	AE	B	C	CM	CA	MA	CA	CM
20	116	124	103	41	62	14.5	14.5	25	12	M20×1.5	20	14	21	13
25	120	128	108	45	62	14.5	15.5	30	12	M26×1.5	26	14	21	13
32	122	136	110	45	64	14.5	15.5	34.5	20	M26×1.5	26	14	27	13
40	154	165	138.5	50	88	21.5	22	42.5	20	M32×2.0	32	16	27	16

内径／記号	D	DA	E	EA	EB	F	FA	G	GA	H	K	KA	P	PA	PB	R
ヘッドカバー	D	DA	E	EA	EB	F	FA	G	GA	H	K	KA	P	PA	PB	R
20	8	27	M8×1.25	15.5	18	13	5	26	8	6	8	9	1/8"	7.5	7.5	29
25	10	31	M10×1.25	19.5	22	17	6	32	8	8	8	9	1/8"	7.5	8	33.5
32	12	31	M10×1.25	19.5	22	17	6	32	8	10	10	12	1/8"	7.5	8	37.5
40	16	34	M14×1.5	21	24	19	8	41	10	14	10	12	1/4"	11	11.5	46.5

注：

1. 磁石付と磁石なしの寸法は同じ。

2. MFCシリーズはMFシリーズの寸法と同じです。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

クッション

磁石

配管接続口径

ヘッドカバー

最小発注数量

15	20	なし	磁石付	PT1/8"	基本形	1個
25	20	なし	磁石付	PT1/8"	一山クレビス形	1個
30	20	なし	磁石なし	PT1/8"	一山クレビス形	1個
50	20	なし	磁石なし	PT1/8"	基本形	1個
50	20	なし	磁石付	PT1/8"	一山クレビス形	1個
75	20	なし	磁石付	PT1/8"	一山クレビス形	1個
100	20	なし	磁石付	PT1/8"	一山クレビス形	1個
125	20	なし	磁石付	PT1/8"	基本形	1個
200	20	なし	磁石付	PT1/8"	基本形	1個
300	20	なし	磁石付	PT1/8"	基本形	1個
25	25	なし	磁石付	PT1/8"	一山クレビス形	1個
50	25	なし	磁石付	PT1/8"	一山クレビス形	1個
75	25	なし	磁石付	PT1/8"	一山クレビス形	1個
100	25	なし	磁石付	PT1/8"	一山クレビス形	1個
100	25	なし	磁石付	PT1/8"	基本形	1個
125	25	なし	磁石付	PT1/8"	基本形	1個
300	25	なし	磁石付	PT1/8"	基本形	1個
25	32	なし	磁石付	PT1/8"	一山クレビス形	1個
50	32	なし	磁石付	PT1/8"	一山クレビス形	1個
75	32	なし	磁石付	PT1/8"	一山クレビス形	1個
75	32	なし	磁石付	PT1/8"	基本形	1個
100	32	なし	磁石付	PT1/8"	一山クレビス形	1個
175	32	なし	磁石付	PT1/8"	基本形	1個
200	32	なし	磁石付	PT1/8"	基本形	1個
300	32	なし	磁石付	PT1/8"	基本形	1個
400	32	なし	磁石付	PT1/8"	基本形	1個
450	32	なし	磁石付	PT1/8"	基本形	1個
500	32	なし	磁石付	PT1/8"	基本形	1個
25	40	なし	磁石付	PT1/4"	一山クレビス形	1個
50	40	なし	磁石付	PT1/4"	一山クレビス形	1個
50	40	なし	磁石付	PT1/4"	基本形	1個
75	40	なし	磁石付	PT1/4"	一山クレビス形	1個
100	40	なし	磁石付	PT1/4"	一山クレビス形	1個
125	40	なし	磁石付	PT1/4"	一山クレビス形	1個
125	40	なし	磁石付	PT1/4"	基本形	1個
250	40	なし	磁石付	PT1/4"	基本形	1個
400	40	なし	磁石付	PT1/4"	基本形	1個
250	32	あり	磁石付	PT1/8"	基本形	1個

通常単価(税別) (税込単価)	通常出荷日

1,895円 ( 2,085円 )	在庫品1日目当日出荷可能
2,222円 ( 2,444円 )	在庫品1日目当日出荷可能
2,087円 ( 2,296円 )	在庫品1日目当日出荷可能
1,986円 ( 2,185円 )	在庫品1日目当日出荷可能
2,339円 ( 2,573円 )	在庫品1日目当日出荷可能
2,438円 ( 2,682円 )	在庫品1日目当日出荷可能
2,536円 ( 2,790円 )	在庫品1日目当日出荷可能
2,412円 ( 2,653円 )	在庫品1日目当日出荷可能
3,013円 ( 3,314円 )	在庫品1日目当日出荷可能
3,237円 ( 3,561円 )	4日目
2,283円 ( 2,511円 )	在庫品1日目当日出荷可能
2,558円 ( 2,814円 )	在庫品1日目当日出荷可能
2,551円 ( 2,806円 )	在庫品1日目当日出荷可能
2,399円 ( 2,639円 )	在庫品1日目当日出荷可能
2,678円 ( 2,946円 )	在庫品1日目当日出荷可能
2,939円 ( 3,233円 )	13日目
4,226円 ( 4,649円 )	在庫品1日目当日出荷可能
2,583円 ( 2,841円 )	在庫品1日目当日出荷可能
2,914円 ( 3,205円 )	在庫品1日目当日出荷可能
3,269円 ( 3,596円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
3,322円 ( 3,654円 )	在庫品1日目当日出荷可能
3,756円 ( 4,132円 )	在庫品1日目当日出荷可能
4,366円 ( 4,803円 )	在庫品1日目当日出荷可能
4,401円 ( 4,841円 )	在庫品1日目当日出荷可能
5,659円 ( 6,225円 )	在庫品1日目当日出荷可能
6,185円 ( 6,804円 )	在庫品1日目当日出荷可能
6,616円 ( 7,278円 )	在庫品1日目当日出荷可能
3,926円 ( 4,319円 )	在庫品1日目当日出荷可能
3,744円 ( 4,118円 )	在庫品1日目当日出荷可能
3,539円 ( 3,893円 )	在庫品1日目当日出荷可能
4,096円 ( 4,506円 )	在庫品1日目当日出荷可能
4,372円 ( 4,809円 )	在庫品1日目当日出荷可能
3,735円 ( 4,109円 )	在庫品1日目当日出荷可能
4,183円 ( 4,601円 )	在庫品1日目当日出荷可能
4,882円 ( 5,370円 )	在庫品1日目当日出荷可能
6,372円 ( 7,009円 )	20日目
4,469円 ( 4,916円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

JIS標準。
双方向シール構造、貯油機能搭載。
カバーにラバークッション付、外部の衝撃力を減少。
多様な取付支持金具。
コンパクト、外部衝撃に強いチューブを使用。耐食性向上。
同一内径とストロークのシリンダ、ISO6432標準シリンダより、MFシリンダの長さは短い。
豊富なシリーズ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

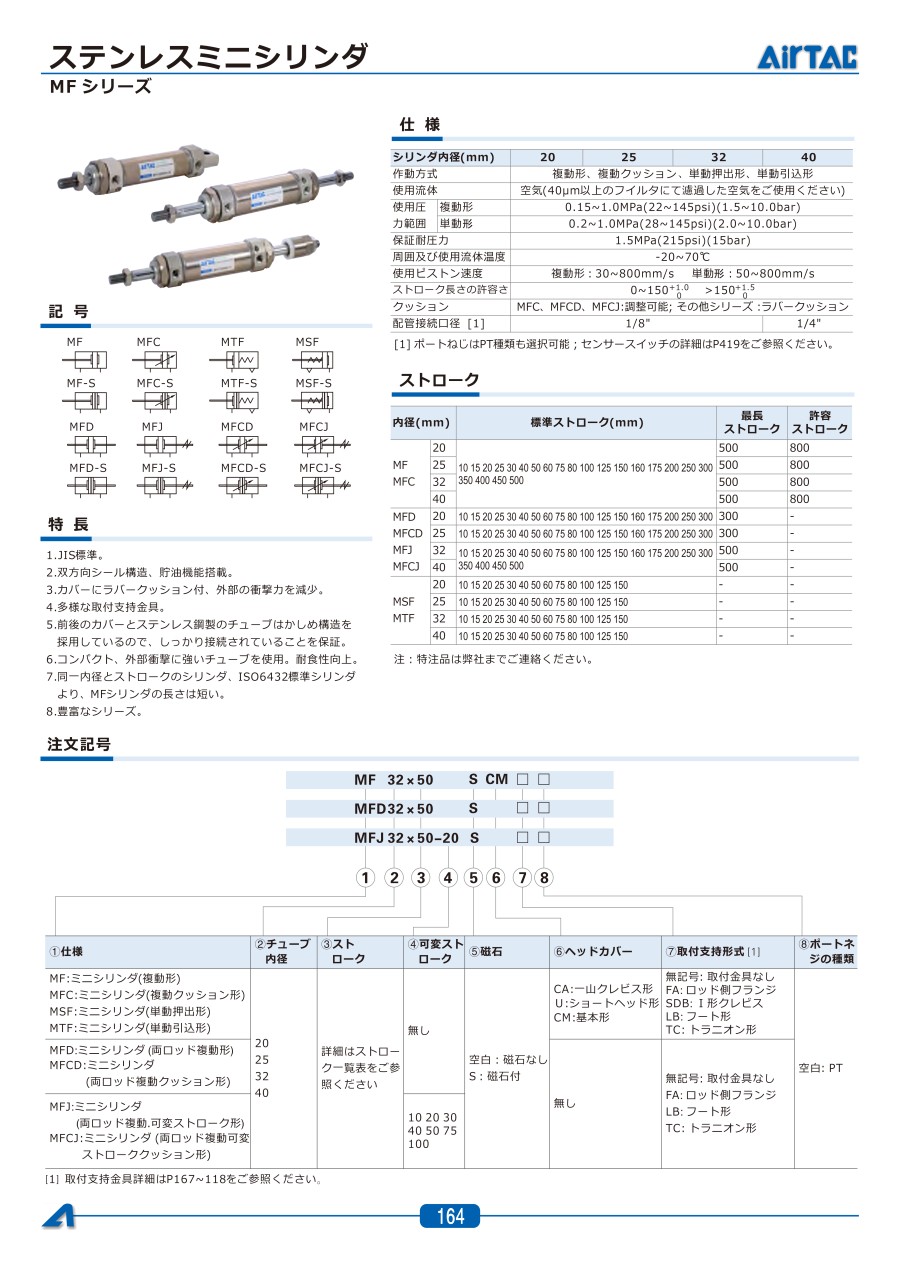

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【在庫品】ステンレスミニシリンダ MFシリーズのレビュー

4平均満足度：4.04件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

機械

満足度：4.02020/12/27

ほとんどの商品が在庫品なので急いでいる時にはとても助かります。この状況を維持していただきたいです。

1人が参考にしています。

自動ラインのテンション部

満足度：4.02022/05/16

安価で国内メーカーと変わりなくコスパ的に良い次回も購入予定

0人が参考にしています。

電線加工冶具のストリップ動作に使用

満足度：4.02019/10/10

納期が早く値段の割に作りがしっかりしています。 1年・10万回ほど使用しましたが今の所不具合はありません

0人が参考にしています。

チャック装置の開閉機構として

満足度：4.02019/09/04

顧客から当社へ開発(設計込み)、製作を依頼された生産設備のチャック装置の開閉機構に使用しました。選定した理由は金額が安く...もっと読む

0人が参考にしています。

4件全て見る
