鍋屋バイテック

メタルスーパーノブ KSKA

メタルスーパーノブ KSKA
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
868円～6,908円
税込単価
955円～7,599円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

セブンロブノブ KSM／KSMS／KSF／KSFS

鍋屋バイテック

セブンロブノブ KSM／KSMS／KSF／KSFS
4.7
通常価格(税別)： 216円 (税込価格：238円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

六角ノブ KK／KKT

鍋屋バイテック

六角ノブ KK／KKT
5
通常価格(税別)： 1,096円 (税込価格：1,206円)

通常出荷日：在庫品1日目

【特長】・市販の六角ボルトと組み合わせて、おねじノブができます。・使用する六角...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
数量：

商品情報

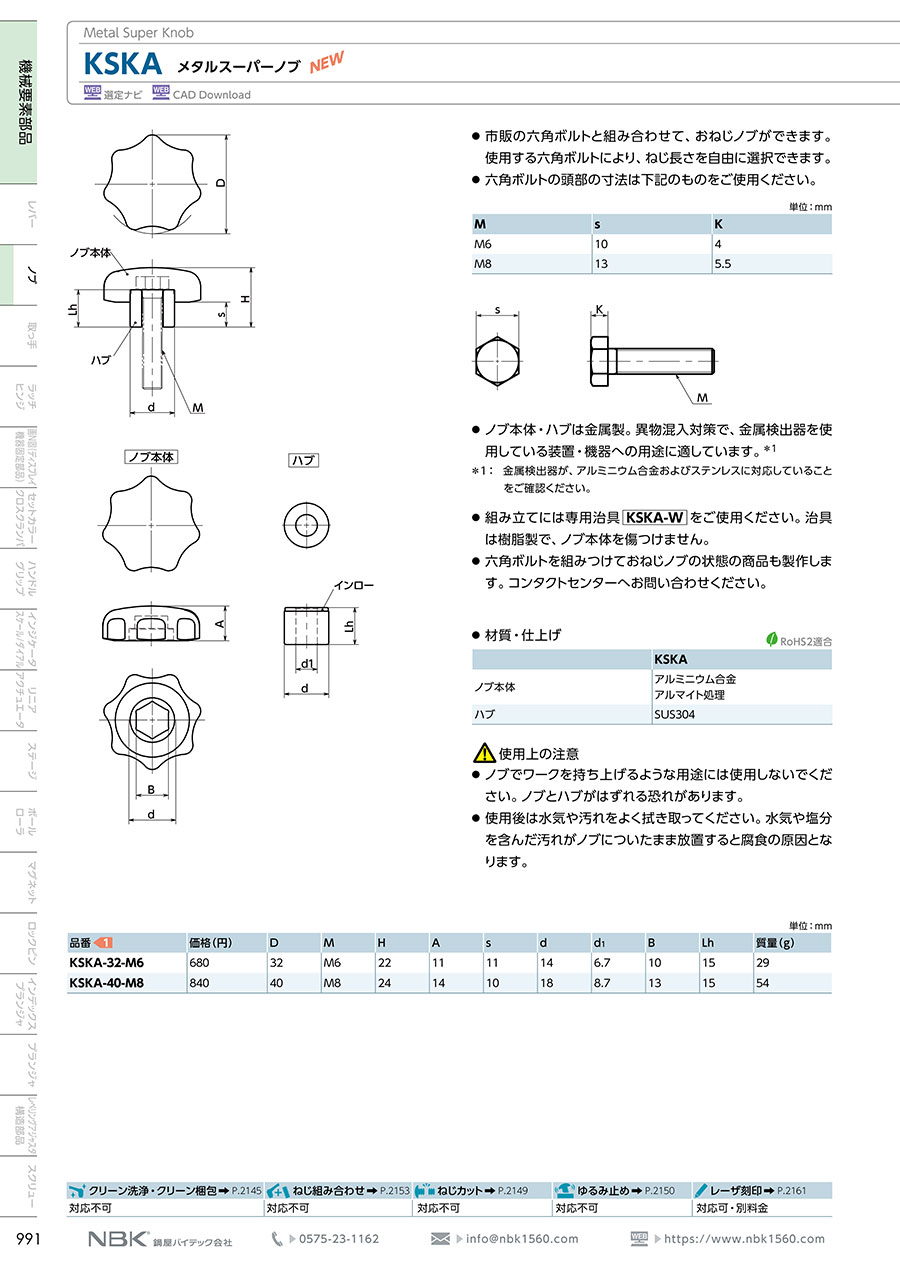

外形図

KSKAの形状図1

KSKA

KSKAの形状図2（ノブ本体）

KSKA（ノブ本体）

KSKAの形状図3（ハブ）

KSKA（ハブ）

KSKA-Wの形状図

KSKA-W

製品仕様

KSKAの外観

KSKA

KSKA-Wの外観

KSKA-W

六角ボルトの頭部の寸法は下記のものを使用。

単位：mm

Ms1K
M6104
M8135.5
六角ボルトの頭部と本体

六角ボルトの頭部と本体

材質・仕上げ

KSKA

ノブ本体アルミニウム合金
アルマイト処理
ハブSUS304

KSKA-W

ノブ側ポリアセタール（白）
ハブ側SUS304
磁石ネオジム

組み立て方法

（1）六角ボルトをノブ本体の六角穴にはめ込んでください。

（1）六角ボルトをノブ本体の六角穴にはめ込んでください。

（2）ハブのインロー側から六角ボルトのねじを通して、ノブ本体にハブのガイド部を挿入してください。

（2）ハブのインロー側から六角ボルトのねじを通して、ノブ本体にハブのガイド部を挿入してください。

（3）組立には専用治具KSKA-Wをご使用ください。マシンバイスやプレス機などで、ハブの端面が六角ボルトの座面に接触するまで圧入してください。必要な圧入荷重は10-15kNです。

（3）組立には専用治具KSKA-Wをご使用ください。マシンバイスやプレス機などで、ハブの端面が六角ボルトの座面に接触するまで圧入してください。必要な圧入荷重は10-15kNです。

規格表

単位：mm

KSKA

型番DMHsdd1BLh質量
（g）
KSKA-32-M632M62211146.7101529
KSKA-40-M840M82410188.7131554

KSKA-W

型番L適用ボルトねじ長さ
max.
KSKA-3240W-L5265
KSKA-3240W-S3245

注意・禁止事項

使用上の注意

  • ノブでワークを持ち上げるような用途には使用しないでください。ノブとハブがはずれる恐れがあります。
  • 使用後は水気や汚れをよく拭き取ってください。水気や塩分を含んだ汚れがノブについたまま放置すると腐食の原因となります。

開発秘話



SKシリーズ樹脂はありましたが金属製はなかったため標準化しお客様ニーズに応えました。

型番リスト

表示件数
  • 1
    • 型番
    KSKA-32-M6
    KSKA-40-M8
    KSKA-3240W-L
    KSKA-3240W-S

    本体 種類

    円形 種類

    角型 種類

    取付部の種類

    取付部 サイズ

    取付部 長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 材質

    詳細材質

    めねじ・丸穴加工

    ノブ 仕上

    本体 高さ

    (mm)

    取付用ボルトサイズ

    (mm)

    仕様

    めねじ・丸穴加工

    本体 表面処理

    取付部 材質

    取付部 表面処理

    		RoHS?最小発注数量
    角形
    -
    多角形
    [その他] 市販ボルト・ナット取付
    M6
    -
    30.1～40
    32
    [アルミニウム] アルミニウム合金
    SUS304
    止まり穴
    アルマイト
    -
    M6
    本体
    止まり穴
    アルマイト
    SUS304
    なし
    10
    1個
    角形
    -
    多角形
    [その他] 市販ボルト・ナット取付
    M8
    -
    30.1～40
    40
    [アルミニウム] アルミニウム合金
    SUS304
    止まり穴
    アルマイト
    -
    M8
    本体
    止まり穴
    アルマイト
    SUS304
    なし
    10
    1個
    関連部品
    標準
    -
    -
    52
    65
    -
    40
    その他
    -
    -
    なし
    52
    -
    専用治具
    -
    -
    -
    -
    10
    1個
    関連部品
    標準
    -
    -
    32
    45
    -
    40
    その他
    -
    -
    なし
    32
    -
    専用治具
    -
    -
    -
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    868円
    ( 955円 )
    在庫品1日目当日出荷可能
    1,069円
    ( 1,176円 )
    在庫品1日目当日出荷可能
    6,908円
    ( 7,599円 )
    4日目
    5,771円
    ( 6,348円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・市販の六角ボルトと組み合わせて、おねじノブができます。
    ・使用する六角ボルトにより、ねじ長さを自由に選択できます。
    ・六角ナットを利用しめねじにできます。
    ・ノブ本体・ハブは金属製。
    ・異物混入対策で、金属検出器を使用している装置・機器への用途に適しています。
    ・組み立てには専用治具KSKA-Wをご使用ください。
    ・治具は樹脂製で、ノブ本体を傷つけません。
    【用途】
    ・食品、包装機械。

    商品担当おすすめ

    • ドアポジショニングヒンジ C6 画像

      鍋屋バイテック

      ドアポジショニングヒンジ C6

      ドアを特定の角度で開いた状態に維持できるヒンジです。角度は3パターンあります。

    • アルミ取っ手 UKF 画像

      鍋屋バイテック

      アルミ取っ手 UKF

      傷が付きにくい静電塗装のアルミ取手です。両持ち（UKF-A）、片持ち（UKF-B）の2種類の形状があります。

    • スーパーノブ SK／SS 画像

      鍋屋バイテック

      スーパーノブ SK／SS

      ボルトとナットを挿入するだけで簡単にノブができあがるスーパーノブです。工具不要で取付けできます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    メタルスーパーノブ KSKAのレビュー
    5平均満足度：5.01件のレビュー
    点検口のノブに使用
    5
    満足度：5.02021/07/07
    点検口のノブ部品に、このメタルスーパーノブ(KSKA-40-M8)を使用しました。熱が加わるところなので、樹脂製だと溶け...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qクリーン洗浄は可能ですか？
    A
    可能です。クリーン洗浄サービスをご利用ください。
