（無給油）サーマロイピロー ユニット用軸受
- 通常単価(税別)
- 21,372円～45,319円
- 税込単価
- 23,509円～49,851円
【特長】・無給油で使用可能。・水中、海水中、蒸気中および水飛沫中でも使用可能。...
詳細情報を確認する未確定：候補が7型番あります。
商品情報
外形図
製品仕様
- 軸受素材の主流である鉛を使わず、鉛と同等クラスの特性を持たせた「鉛フリー」材料。
- RoHS指令（電気電子機器に含まれる特定有害物質使用制限指令）対応製品。
Cd、Pb、Hg、Cr+6、PBB、PBDEの6物質は全てRoHS指令規制値内。 - ELV指令（廃自動車指令）対応製品。
Cd、Pb、Hg、Cr+6の4物質は全てELV指令規制値内。
構造・種類
| 品番 | 品名 | 材料 |
|---|---|---|
| 1 | 軸受箱 | SCS13（ステンレス鋼鋳鋼） |
| 2 | 外輪 | 144SB12P（サーマロイ） |
| 3 | 内輪 | SUS304（ステンレス鋼） |
| （付属ねじ類もステンレス製） | ||
使用範囲
| 軸径 | 呼び番号 | 最大ラジアル荷重“W” | 最高回転数“N” | 許容“W・N”値 | 使用温度 | 最高回転数“α” |
|---|---|---|---|---|---|---|
| mm | - | N｛kgf｝ | rpm | N・rpm｛kgf・rpm｝ | ℃ | 度 |
| 20 | 204 | 9,800｛1,000｝ | 150 | 3.12×105｛31,800｝ | -50 ～ +200 | 7 |
| 25 | 205 | 11,800｛1,200｝ | 120 | 3.43×105｛35,000｝ | 6 | |
| 30 | 206 | 16,700｛1,700｝ | 100 | 3.90×105｛39,800｝ | 7 | |
| 35 | 207 | 20,600｛2,100｝ | 90 | 4.21×105｛43,000｝ | 7 | |
| 40 | 208 | 24,500｛2,500｝ | 80 | 4.53×105｛46,200｝ | 6 | |
| 45 | 209 | 27,500｛2,800｝ | 70 | 4.53×105｛46,200｝ | 6 | |
| 50 | 210 | 30,400｛3,100｝ | 70 | 4.68×105｛47,700｝ | 6 |
- “W”、“N”、“W・N”値は無給油、大気中、常温を基準にした場合です。
- 100℃を超えて使用する場合は、“N”、“W・N”値は使用範囲の1/2を目安にしてください。

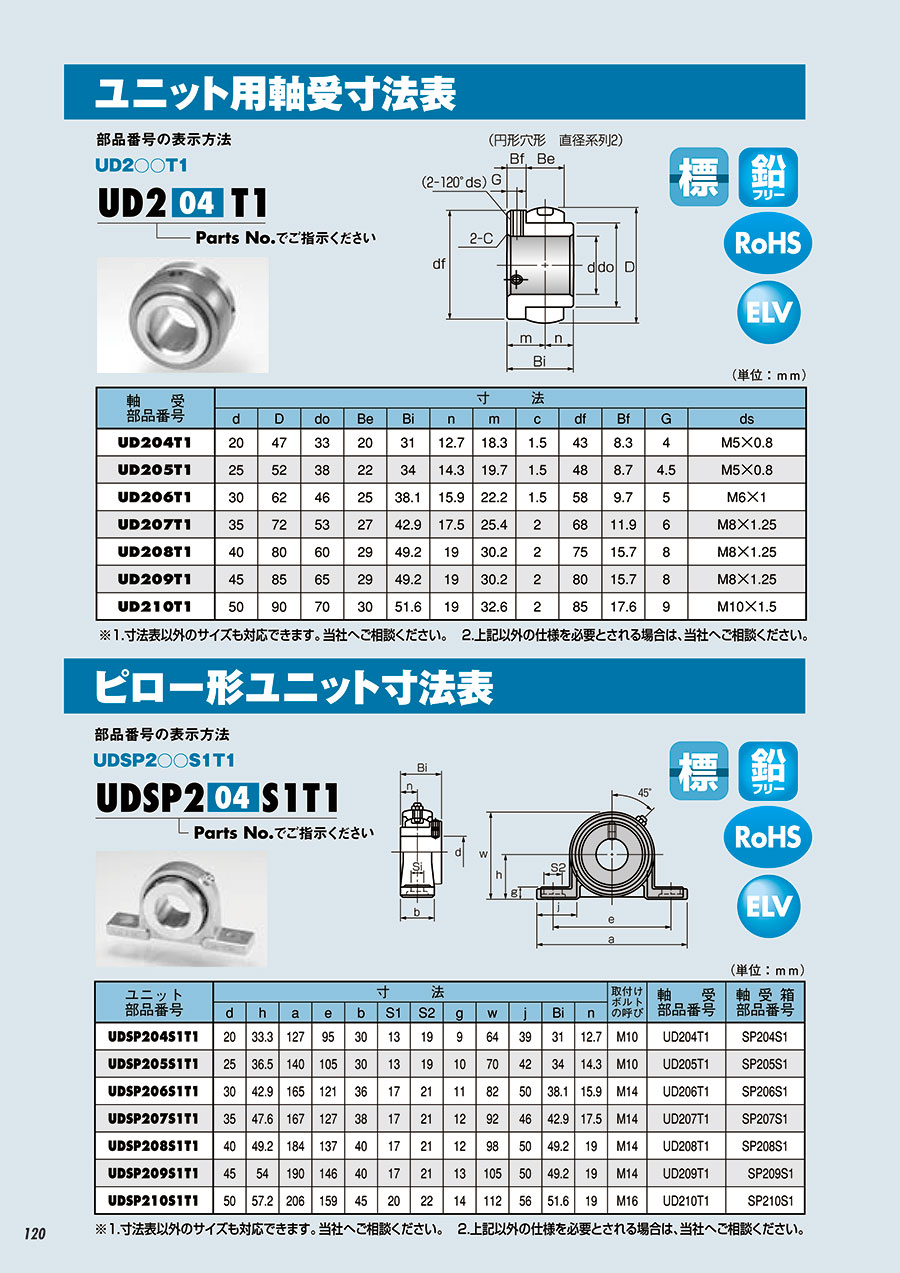

規格表
単位：mm
| 型番 | 寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | do | Be | Bi | n | m | c | df | Bf | G | ds | |
| UD204T1 | 20 | 47 | 33 | 20 | 31 | 12.7 | 18.3 | 1.5 | 43 | 8.3 | 4 | M5×0.8 |
| UD205T1 | 25 | 52 | 38 | 22 | 34 | 14.3 | 19.7 | 1.5 | 48 | 8.7 | 4.5 | M5×0.8 |
| UD206T1 | 30 | 62 | 46 | 25 | 38.1 | 15.9 | 22.2 | 1.5 | 58 | 9.7 | 5 | M6×1 |
| UD207T1 | 35 | 72 | 53 | 27 | 42.9 | 17.5 | 25.4 | 2 | 68 | 11.9 | 6 | M8×1.25 |
| UD208T1 | 40 | 80 | 60 | 29 | 49.2 | 19 | 30.2 | 2 | 75 | 15.7 | 8 | M8×1.25 |
| UD209T1 | 45 | 85 | 65 | 29 | 49.2 | 19 | 30.2 | 2 | 80 | 15.7 | 8 | M8×1.25 |
| UD210T1 | 50 | 90 | 70 | 30 | 51.6 | 19 | 32.6 | 2 | 85 | 17.6 | 9 | M10×1.5 |
詳細情報
基本情報
【特長】
・無給油で使用可能。
・水中、海水中、蒸気中および水飛沫中でも使用可能。
・広範な温度域で使用可能。
・粉塵、砂など異物の侵入にもタフ。
・回転運動、振動運動、往復運動および断続運転でも使用可能。
・固体潤滑剤埋込型と比較して極低速、微小運動で特に優位。
・高荷重に耐え、ラジアル荷重、スラスト荷重にも対応可能。
・固体潤滑剤埋込型、ボールベアリング型と比較して耐フレッチング性で優位。
ご注意
- 【（無給油）サーマロイピロー ひしフランジ形ユニット】はこちら
