イマオコーポレーション

ステンレス クランク ハンドル（SCH）

ステンレス クランク ハンドル（SCH）
  • SCH-R　（精度穴）
  • SCH-S　（角穴）
  • 数量スライド割引
通常単価(税別)
8,489円～13,899円
税込単価
9,338円～15,289円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ストレート クランク、オフセット クランク （SC,OC）

イマオコーポレーション

ストレート クランク、オフセット クランク （SC,OC）
5
通常価格(税別)： 408円 (税込価格：449円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ボアード クランク ハンドル （BCH）

イマオコーポレーション

ボアード クランク ハンドル （BCH）
4.5
通常価格(税別)： 2,253円 (税込価格：2,478円)

通常出荷日：在庫品1日目

・シンプルなステンレスハンドルです。・ご用途に応じて精密穴、角穴をご用意。

詳細情報を確認する
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

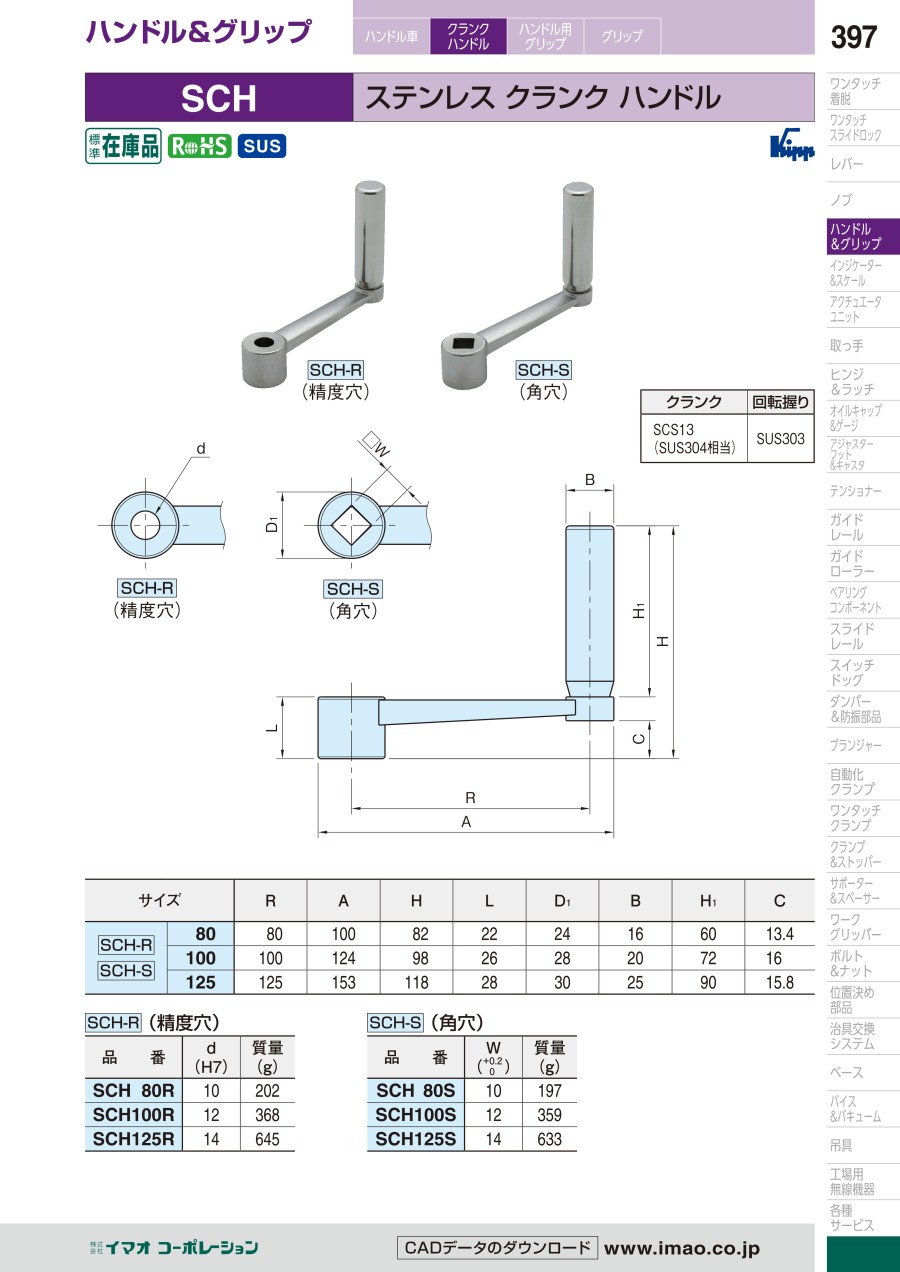

外形図

ステンレス クランク ハンドル（SCH） 外形図

製品仕様

  • クランク：SCS13（SUS304相当）
  • 回転握り：SUS303

規格表

ステンレス クランク ハンドル（SCH） 規格表

SCH-R（精度穴）

型番d（H7）質量（g）
SCH80R10202
SCH100R12368
SCH125R14645

SCH-S（角穴）

型番W（0～+0.2）質量（g）
SCH80S10197
SCH100S12359
SCH125S14633

型番リスト

表示件数
  • 1
    • 型番
    SCH80R
    SCH80S
    SCH100R
    SCH100S
    SCH125R
    SCH125S

    クランクハンドル 回し半径

    (mm)

    取付部 穴加工

    止めねじ加工

    H

    (mm)

    D1

    (φ)

    d

    (φ)

    w

    (mm)

    穴加工詳細

    		RoHS?最小発注数量
    80
    軸穴(精度穴)
    なし
    82
    24
    10
    -
    -
    10
    1個
    80
    角穴
    なし
    82
    24
    -
    10
    -
    10
    1個
    100
    軸穴(精度穴)
    なし
    98
    28
    12
    -
    -
    10
    1個
    100
    角穴
    なし
    98
    28
    -
    12
    -
    10
    1個
    125
    軸穴(精度穴)
    なし
    118
    30
    14
    -
    -
    10
    1個
    125
    角穴
    なし
    118
    30
    -
    14
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,489円
    ( 9,338円 )
    4日目
    8,589円
    ( 9,448円 )
    3日目
    9,989円
    ( 10,988円 )
    3日目
    9,623円
    ( 10,585円 )
    3日目
    11,791円
    ( 12,970円 )
    3日目
    13,899円
    ( 15,289円 )
    3日目
  • 1

    • 詳細情報

    基本情報


    ・シンプルなステンレスハンドルです。
    ・ご用途に応じて精密穴、角穴をご用意。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ステンレス クランク ハンドル（SCH）のレビュー
    この商品のレビューはありません
