イマオコーポレーション

トライアングルノブ（TRIK）

Name: トライアングル ノブ（TRIK）
Brand: イマオコーポレーション
SKU: 221006364071
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 314円～1,833円

税込単価: 345円～2,016円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ナールドサムノブ（TKN・TKS）

4.4

通常価格(税別)： 331円 (税込価格：364円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

タップドブラインドノブ（BTK）五角形

4.8

通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

【特長】・ノブ裏面は汚れの目詰まりがないフラット形状です・製品材質は樹脂とSU...

詳細情報を確認する

本体種類
角形
角型種類
三角形
本体材質
ポリアミド（ガラス繊維強化）
付加機能
なし
止めねじ加工
なし
取付部材質
ステンレス
取付部表面処理
なし

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質／表面処理

ノブ：ポリアミド（ガラス繊維強化）／つや消しブラック、つや消しホワイト
メネジ・オネジ：SUS304

技術情報

使用温度：max.+130℃、min.-30℃

規格表

メネジ

型番		D	M	H	D₁	S	Lf	質量（g）
ブラック	ホワイト	D	M	H	D₁	S	Lf	質量（g）
TRIK25-M5	TRIK25-M5-CL	25	M5×0.8	20	12	10	10	9
TRIK32-M6	TRIK32-M6-CL	32	M6×1	23	14	11.5	10	19
TRIK40-M8	TRIK40-M8-CL	40	M8×1.25	27	16	13.5	13	24
TRIK50-M10	TRIK50-M10-CL	50	M10×1.5	30	19	15	17	37

オネジ

型番	D	M	H	D₁	S	L	質量（g）
ブラック	D	M	H	D₁	S	L	質量（g）
TRIK25-M5×10	25	M5×0.8	20	12	10	10	8
TRIK25-M5×16	25	M5×0.8	20	12	10	16	9
TRIK32-M6×16	32	M6×1	23	14	11.5	16	15
TRIK32-M6×20						20	16
TRIK32-M6×30						30	19
TRIK40-M8×20	40	M8×1.25	27	16	13.5	20	28
TRIK40-M8×30						30	32
TRIK40-M8×40						40	36
TRIK50-M10×20	50	M10×1.5	30	19	15	20	47
TRIK50-M10×30						30	57
TRIK50-M10×40						40	67

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

本体色

おねじ先端加工

めねじ・丸穴加工

本体表面処理

JANコード

RoHS?

最小発注数量

めねじ	M5	-	20.1～30	25	20	つや消しブラック	-	止まり穴	-	4995889608125	10	1個
めねじ	M5	-	20.1～30	25	20	つや消しホワイト	-	止まり穴	-	4995889608132	10	1個
おねじ	M5	10	20.1～30	25	20	つや消しブラック	なし	-	-	4995889608149	10	1個
おねじ	M5	16	20.1～30	25	20	つや消しブラック	なし	-	-	4995889608156	10	1個
めねじ	M6	-	30.1～40	32	23	つや消しブラック	-	止まり穴	-	4995889608163	10	1個
めねじ	M6	-	30.1～40	32	23	つや消しホワイト	-	止まり穴	-	4995889608170	10	1個
おねじ	M6	16	30.1～40	32	23	つや消しブラック	なし	-	-	4995889608187	10	1個
おねじ	M6	20	30.1～40	32	23	つや消しブラック	なし	-	-	4995889608194	10	1個
おねじ	M6	30	30.1～40	32	23	つや消しブラック	なし	-	-	4995889608224	10	1個
めねじ	M8	-	30.1～40	40	27	つや消しブラック	-	止まり穴	-	4995889608231	10	1個
めねじ	M8	-	30.1～40	40	27	つや消しホワイト	-	止まり穴	-	4995889608248	10	1個
おねじ	M8	20	30.1～40	40	27	つや消しブラック	なし	-	-	4995889608255	10	1個
おねじ	M8	30	30.1～40	40	27	つや消しブラック	なし	-	-	4995889608262	10	1個
おねじ	M8	40	30.1～40	40	27	つや消しブラック	なし	-	-	-	10	1個
めねじ	M10	-	40.1～50	50	30	つや消しブラック	-	止まり穴	-	4995889608286	10	1個
めねじ	M10	-	40.1～50	50	30	つや消しホワイト	-	止まり穴	-	4995889608323	10	1個
おねじ	M10	20	40.1～50	50	30	つや消しブラック	なし	-	-	4995889608330	10	1個
おねじ	M10	30	40.1～50	50	30	つや消しブラック	なし	-	-	4995889608347	10	1個
おねじ	M10	40	40.1～50	50	30	つや消しブラック	なし	-	-	4995889608354	10	1個
めねじ(段付)	M12	20	50.1～70	60	34	つや消しブラック	-	止まり穴	なし	-	-	1個
めねじ(段付)	M12	20	50.1～70	60	34	つや消しホワイト	-	止まり穴	なし	-	-	1個
おねじ(段付)	M12	30	50.1～70	60	34	つや消しブラック	なし	-	なし	-	-	1個
おねじ(段付)	M12	40	50.1～70	60	34	つや消しブラック	なし	-	なし	-	-	1個
おねじ(段付)	M12	50	50.1～70	60	34	つや消しブラック	なし	-	なし	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

508円 ( 559円 )	3日目
669円 ( 736円 )	3日目
314円 ( 345円 )	3日目
332円 ( 365円 )	3日目
746円 ( 821円 )	3日目
1,105円 ( 1,216円 )	3日目
373円 ( 410円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	3日目
1,222円 ( 1,344円 )	3日目
673円 ( 740円 )	3日目
744円 ( 818円 )	3日目
736円 ( 810円 )	3日目
1,222円 ( 1,344円 )	3日目
1,689円 ( 1,858円 )	3日目
970円 ( 1,067円 )	3日目
1,124円 ( 1,236円 )	3日目
1,222円 ( 1,344円 )	3日目
1,532円 ( 1,685円 )	4日目
1,833円 ( 2,016円 )	4日目
1,489円 ( 1,638円 )	4日目
1,630円 ( 1,793円 )	4日目
1,772円 ( 1,949円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ノブ裏面は汚れの目詰まりがないフラット形状です
・製品材質は樹脂とSUSのため、頻繁な洗浄サイクルにさらされる環境でも使用可能です

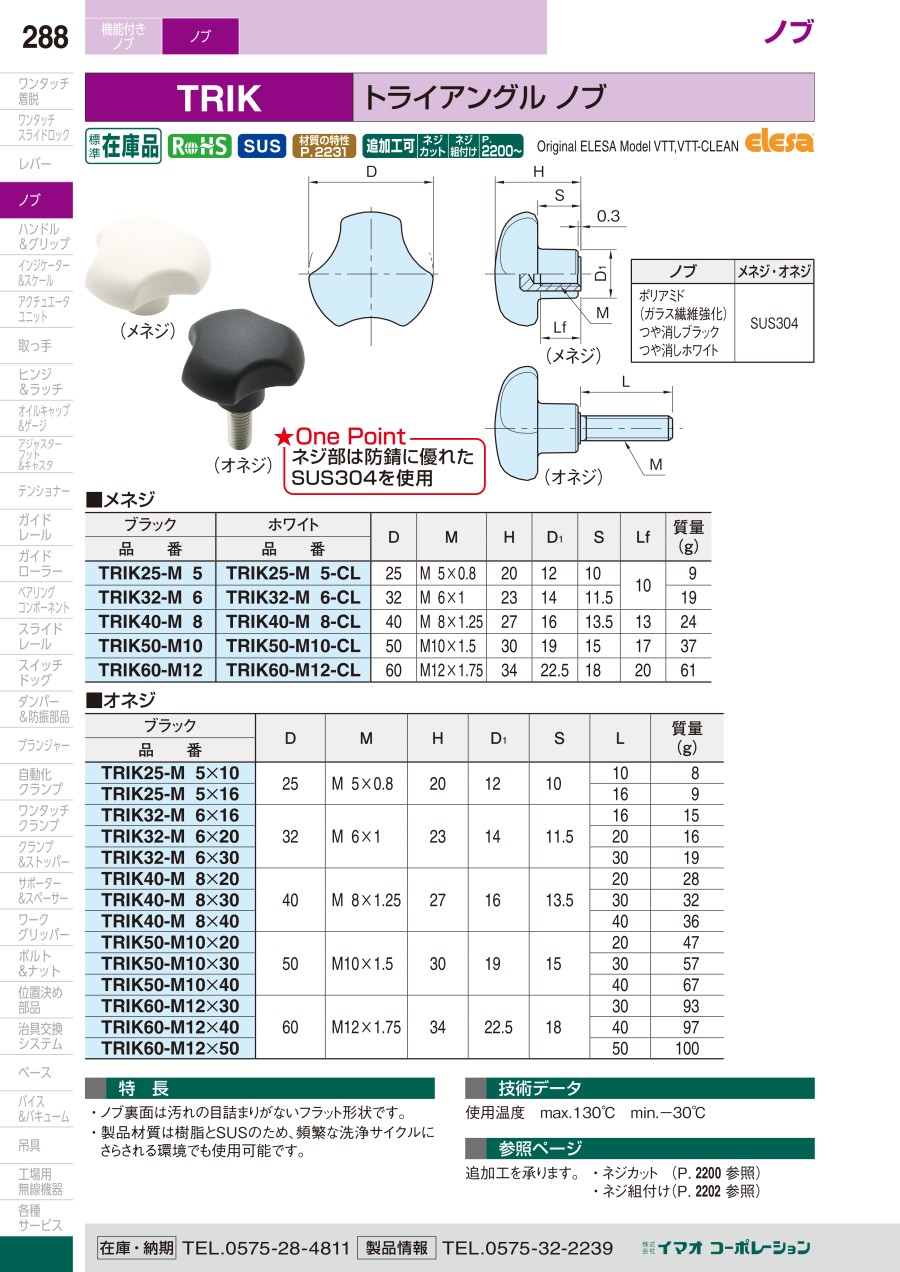

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

トライアングルノブ（TRIK）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

自社で製作している装置のノブとして

満足度：3.02019/05/08

ノブの部分が手にフィットして回しやすいので選定しました。ねじの部分の材質はお客様からの希望などもありますが、ねじの種類の...もっと読む

0人が参考にしています。

1件全て見る
