クリックトルクノブ(CTK)

ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定:候補が22型番あります。
数量:

商品情報

外形図

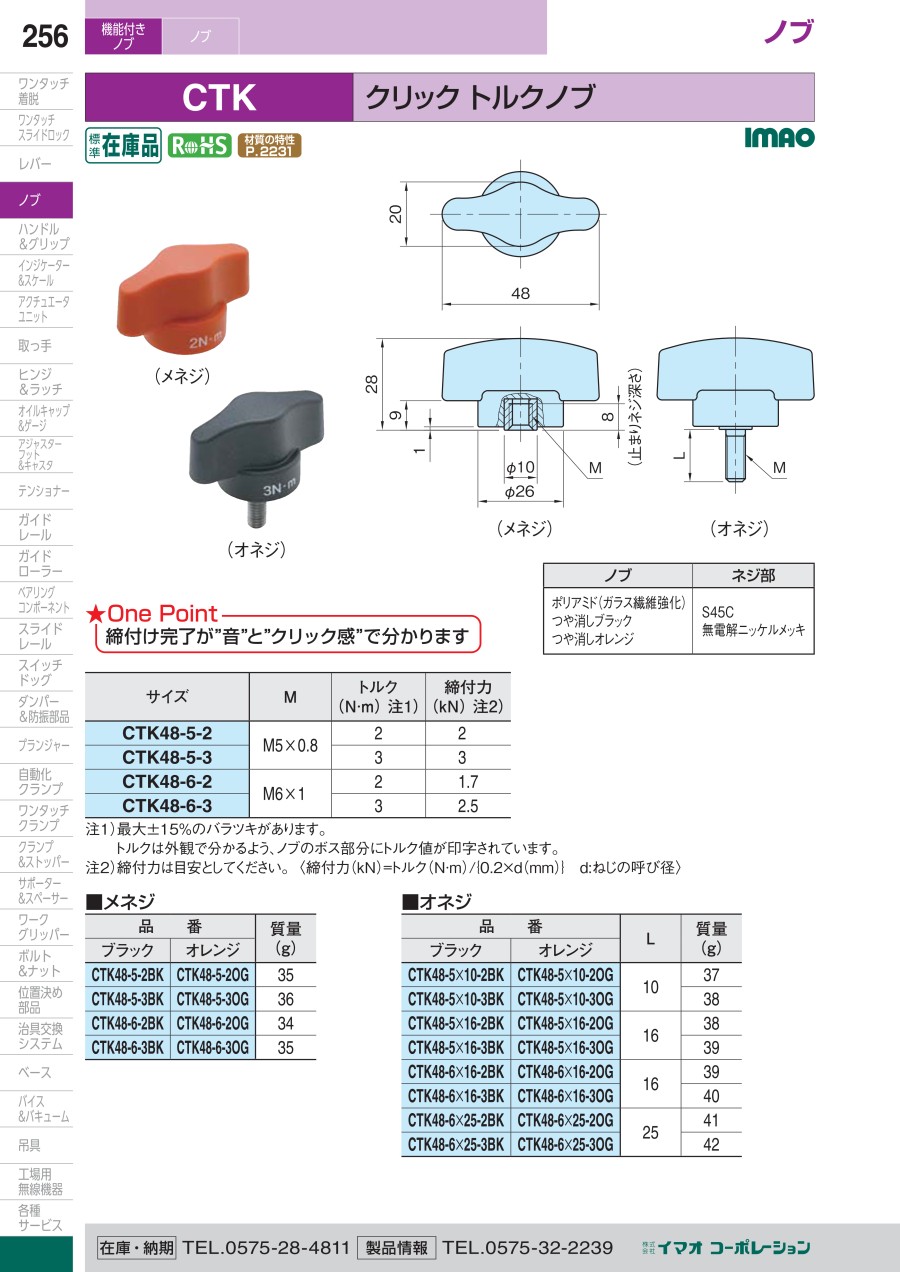

クリックトルクノブ(CTK) 外形図
クリックトルクノブ(CTK) 外形図

(メネジ)

クリックトルクノブ(CTK) 外形図

(オネジ)

製品仕様

材質

ノブネジ部
ポリアミド(ガラス繊維強化)
 つや消しブラック
つや消しオレンジ
S45C
無電解ニッケルメッキ

規格表

メネジ

オネジ

型番質量(g)
ブラックオレンジ
CTK48-5-2BKCTK48-5-2OG35
CTK48-5-3BKCTK48-5-3OG36
CTK48-6-2BKCTK48-6-2OG34
CTK48-6-3BKCTK48-6-3OG35
型番L質量(g)
ブラックオレンジ
CTK48-5×10-2BKCTK48-5×10-2OG1037
CTK48-5×10-3BKCTK48-5×10-3OG38
CTK48-5×16-2BKCTK48-5×16-2OG1638
CTK48-5×16-3BKCTK48-5×16-3OG39
CTK48-6×16-2BKCTK48-6×16-2OG1639
CTK48-6×16-3BKCTK48-6×16-3OG40
CTK48-6×25-2BKCTK48-6×25-2OG2541
CTK48-6×25-3BKCTK48-6×25-3OG42

使用例

クリックトルクノブ(CTK) 使用例

締め不足による回転やズレを防止します。

クリックトルクノブ(CTK) 使用例

締め過ぎによる破損やキズを防止します。

商品特長詳細

・設定されたトルクで締付けができます。
・内 蔵 の ス プ リ ン グ と ボ ー ル に よ り 、設 定 さ れ たト ル ク に 達するとクリック感があり、締付け完了を感知できます。
・締付け完了後、ノブを締付け方向で任意の位置まで 回 すことも可 能です 。

選定サポート情報

サイズMトルク
(N・m)注1)
締付力
(kN)注2)
CTK48-5-2M5×0.822
CTK48-5-333
CTK48-6-2M6×121.7
CTK48-6-332.5

注1)最大±15%のバラツキがあります。
     トルクは外観で分かるよう、ノブのボス部分にトルク値が印字されています。
注2)締付力は目安としてください。〈締付力(kN)=トルク(N・m)/{0.2×d(mm)} d:ねじの呼び径〉

技術情報・設計アイデア

使用温度:max.80℃ min.0℃

型番リスト

表示件数

取付部の種類

取付部 径 (mm) または 呼び径

取付部 長さL

(mm)

本体色

トルク

(N・m)

おねじ先端加工

めねじ・丸穴加工

JANコード

RoHS?最小発注数量
めねじ
M5
-
ブラック
2
-
止まり穴
4995889619657
10
1個
めねじ
M5
-
オレンジ
2
-
止まり穴
4995889619664
10
1個
めねじ
M5
-
ブラック
3
-
止まり穴
4995889619671
10
1個
めねじ
M5
-
オレンジ
3
-
止まり穴
4995889619688
10
1個
おねじ
M5
10
ブラック
2
なし
-
4995889619770
10
1個
おねじ
M5
10
オレンジ
2
なし
-
4995889619787
10
1個
おねじ
M5
10
ブラック
3
なし
-
4995889619794
10
1個
おねじ
M5
10
オレンジ
3
なし
-
4995889619978
10
1個
おねじ
M5
16
ブラック
2
なし
-
4995889619985
10
1個
おねじ
M5
16
オレンジ
2
なし
-
4995889619992
10
1個
おねじ
M5
16
ブラック
3
なし
-
4995889620158
10
1個
おねじ
M5
16
オレンジ
3
なし
-
4995889620165
10
1個
めねじ
M6
-
ブラック
2
-
止まり穴
4995889620172
10
1個
めねじ
M6
-
オレンジ
2
-
止まり穴
4995889620189
10
1個
めねじ
M6
-
ブラック
3
-
止まり穴
4995889620196
10
1個
めねじ
M6
-
オレンジ
3
-
止まり穴
4995889620233
10
1個
おねじ
M6
16
ブラック
2
なし
-
4995889620240
10
1個
おねじ
M6
16
オレンジ
2
なし
-
4995889620257
10
1個
おねじ
M6
16
ブラック
3
なし
-
4995889620264
10
1個
おねじ
M6
16
オレンジ
3
なし
-
4995889620271
10
1個
おねじ
M6
25
ブラック
2
なし
-
4995889620288
10
1個
おねじ
M6
25
オレンジ
2
なし
-
4995889620301
10
1個
通常単価(税別) (税込単価)
通常出荷日
3,997
( 4,397 )
3日目
3,902
( 4,292 )
3日目
4,297
( 4,727 )
3日目
4,728
( 5,201 )
3日目
4,074
( 4,481 )
3日目
4,074
( 4,481 )
3日目
3,826
( 4,209 )
3日目
3,954
( 4,349 )
3日目
3,728
( 4,101 )
在庫品1日目当日出荷可能
3,968
( 4,365 )
3日目
3,852
( 4,237 )
3日目
4,182
( 4,600 )
3日目
4,197
( 4,617 )
3日目
4,570
( 5,027 )
3日目
4,397
( 4,837 )
3日目
4,397
( 4,837 )
3日目
3,815
( 4,197 )
3日目
3,937
( 4,331 )
3日目
4,074
( 4,481 )
3日目
4,074
( 4,481 )
3日目
3,815
( 4,197 )
3日目
3,815
( 4,197 )
3日目

詳細情報

基本情報

締付け完了が"音"と"クリック感"で分かります。
【特長】
・設定されたトルクで締付けができます。
・内蔵のスプリングとボールにより、設定されたトルクに達するとクリック感があり、締付け完了を感知できます。
・締付け完了後、ノブを締付け方向で任意の位置まで回すことも可能です。

ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

クリックトルクノブ(CTK)のレビュー
5平均満足度:5.01件のレビュー
外販品に使用
5
満足度:5.0
設備品締め付け要所に使用しています。設定されたトルクに達するとクリック感があり、締付け完了を感知できるため人によってバラ...もっと読む
0人が参考にしています。

この商品を見た人は、こんな商品も見ています

今見ている商品
クリックトルクノブ(CTK)
ウィングスクリュー WN,WN-sus
ステンレス製ウイングノブ SW
Tハンドル HD(ハイジェニックデザイン)仕様(HD-TH)
ティーハンドル TH-N-L
KTPF プラT字ノブ
メーカーイマオコーポレーション小西製作所小西製作所イマオコーポレーション小西製作所鍋屋バイテック
通常価格3,728-333 -898 -2,589 -1,023 -1,098 -
通常出荷日在庫品1日目〜3日目3日目〜3日目〜2日目〜在庫品1日目〜
