エルゴ アーチ グリップ（エアバルブ機能付）（EAG-MV）
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
製品仕様
| 型番 | 方向 | ポジション数 | 継手数 | 質量（g） |
|---|---|---|---|---|
| EAG160MV-3/2NO | 3 | 2 | 2 | 107 |
| EAG160MV-3/2NC | ||||
| EAG160MV-5/2 | 5 | 3 | 110 |
材質・表面処理
| グリップ | ボタン | キャップ | インサート |
|---|---|---|---|
| ポリアミド （ガラス繊維強化） つや消しブラック | ポリアミド 光沢仕上げ ライトブルー | ポリアミド つや消しブラック | 黄銅 （カドミウム低減材） |
技術情報
■機械強度
| FH［N］ | FV［N］ | LH［J］ | LV［J］ |
|---|---|---|---|
| 2,800 | 2,900 | 35 | 8 |
持上げ可能荷重
FHとFVは通常の作業条件で重量物を持上げる場合の破壊点の平均値です。
耐衝撃強さ
6.7Nの硬球の落下試験に基づき破壊点の平均値を記載してあります。
L（J）=P（N）×h（m）

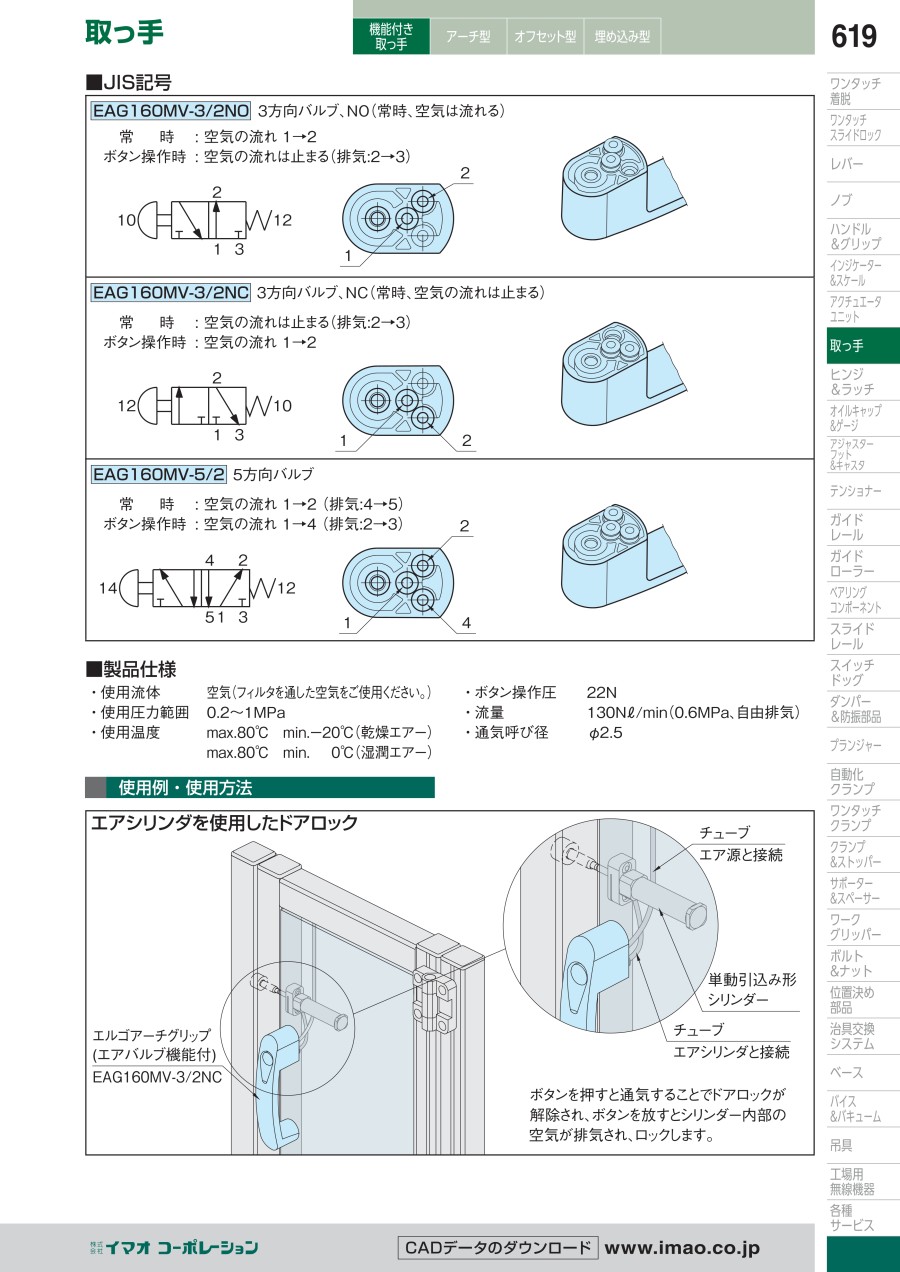

■JIS記号
■製品仕様
| 使用流体 | 空気（フィルタを通した空気をご使用ください。） |
|---|---|
| 使用圧力範囲 | 0.2～1MPa |
| 使用温度 | max.+80℃／min.-20℃（乾燥エアー） max.+80℃／min.0℃（湿潤エアー） |
| ボタン操作圧 | 22N |
| 流量 | 130NL/min（0.6MPa、自由排気） |
| 通気呼び径 | φ2.5 |
使用例
注意・禁止事項
排気口は露出しておりません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,197円 ( 7,917円 ) | 3日目 |
7,197円 ( 7,917円 ) | 3日目 |
7,597円 ( 8,357円 ) | 3日目 |
詳細情報
基本情報
【特長】
・ボタン操作で空気の流れを切り替える、エアバルブ機能付き取手です。
・継手が付属しており、φ4のエアチューブをワンタッチでつなぐことができます。
・ボタン位置は、操作後に手を離すと内蔵スプリングにより元にもどります。
・ボタンの操作圧と作動圧は連動していません。
・複動アクチュエータを利用する際は、EAG160MV-5/2をご使用ください。
