製品番号	用途別	使用条件	備考
10FF-13	標準品	常温	スタンダード品。
10FF-H-13	蓄熱用	60℃～80℃	蓄熱槽にお使いください。
10FF-S-13	高温用	100℃以下	比較的高温の流体にお使いください。

規格表

性質性能情報・試験情報

圧力損失図表

型番リスト

表示件数

型番

10FF-H-NL-13-10K-100A

10FF-H-NL-13-10K-125A

10FF-H-NL-13-10K-150A

10FF-H-NL-13-10K-200A

10FF-H-NL-13-10K-250A

10FF-S-NL-13-10K-100A

10FF-S-NL-13-10K-125A

10FF-S-NL-13-10K-150A

10FF-S-NL-13-10K-200A

10FF-S-NL-13-10K-250A

制御側管フランジの呼び

ハンドル形状

使用温度範囲

(℃)

長さ L

(mm)

高さ H

(mm)

シート材質

仕様

寸法A

(mm)

最小発注数量

1 1/2B	レバー	常温～常温	140	155	C.R.	標準品　ガスケット：ノンアス	40	1個
2B	レバー	常温～常温	140	155	C.R.	標準品　ガスケット：ノンアス	50	1個
2 1/2B	レバー	常温～常温	158	175	C.R.	標準品　ガスケット：ノンアス	65	1個
3B	レバー	常温～常温	168	195	C.R.	標準品　ガスケット：ノンアス	80	1個
4B	レバー	常温～常温	232	255	C.R.	標準品　ガスケット：ノンアス	100	1個
5B	レバー	常温～常温	255	285	C.R.	標準品　ガスケット：ノンアス	125	1個
6B	レバー	常温～常温	278	335	C.R.	標準品　ガスケット：ノンアス	150	1個
8B	レバー	常温～常温	352	397	C.R.	標準品　ガスケット：ノンアス	200	1個
10B	レバー	常温～常温	436	505	C.R.	標準品　ガスケット：ノンアス	250	1個
12B	レバー	常温～常温	515	634	C.R.	標準品　ガスケット：ノンアス	300	1個
16B	レバー	常温～常温	875	675	C.R.	標準品　ガスケット：ノンアス	400	1個
1 1/2B	レバー	60～80	140	155	シリコン	蓄熱用　ガスケット：PTFE	40	1個
2B	レバー	60～80	140	155	シリコン	蓄熱用　ガスケット：PTFE	50	1個
2 1/2B	レバー	60～80	158	175	シリコン	蓄熱用　ガスケット：PTFE	65	1個
3B	レバー	60～80	168	195	シリコン	蓄熱用　ガスケット：PTFE	80	1個
4B	レバー	60～80	232	255	シリコン	蓄熱用　ガスケット：PTFE	100	1個
5B	レバー	60～80	255	285	シリコン	蓄熱用　ガスケット：PTFE	125	1個
6B	レバー	60～80	278	335	シリコン	蓄熱用　ガスケット：PTFE	150	1個
8B	レバー	60～80	352	397	シリコン	蓄熱用　ガスケット：PTFE	200	1個
10B	レバー	60～80	436	505	シリコン	蓄熱用　ガスケット：PTFE	250	1個
1 1/2B	ハンドル無し	60～80	140	155	シリコン	蓄熱用　ガスケット：PTFE	40	1個
2B	ハンドル無し	60～80	140	155	シリコン	蓄熱用　ガスケット：PTFE	50	1個
2 1/2B	ハンドル無し	60～80	158	175	シリコン	蓄熱用　ガスケット：PTFE	65	1個
3B	ハンドル無し	60～80	168	195	シリコン	蓄熱用　ガスケット：PTFE	80	1個
4B	ハンドル無し	60～80	232	255	シリコン	蓄熱用　ガスケット：PTFE	100	1個
5B	ハンドル無し	60～80	255	285	シリコン	蓄熱用　ガスケット：PTFE	125	1個
6B	ハンドル無し	60～80	278	335	シリコン	蓄熱用　ガスケット：PTFE	150	1個
8B	ハンドル無し	60～80	352	397	シリコン	蓄熱用　ガスケット：PTFE	200	1個
10B	ハンドル無し	60～80	436	505	シリコン	蓄熱用　ガスケット：PTFE	250	1個
1 1/2B	ハンドル無し	常温～常温	140	155	C.R.	標準品　ガスケット：ノンアス	40	1個
2B	ハンドル無し	常温～常温	140	155	C.R.	標準品　ガスケット：ノンアス	50	1個
2 1/2B	ハンドル無し	常温～常温	158	175	C.R.	標準品　ガスケット：ノンアス	65	1個
3B	ハンドル無し	常温～常温	168	195	C.R.	標準品　ガスケット：ノンアス	80	1個
4B	ハンドル無し	常温～常温	232	255	C.R.	標準品　ガスケット：ノンアス	100	1個
5B	ハンドル無し	常温～常温	255	285	C.R.	標準品　ガスケット：ノンアス	125	1個
6B	ハンドル無し	常温～常温	278	335	C.R.	標準品　ガスケット：ノンアス	150	1個
8B	ハンドル無し	常温～常温	352	397	C.R.	標準品　ガスケット：ノンアス	200	1個
10B	ハンドル無し	常温～常温	436	505	C.R.	標準品　ガスケット：ノンアス	250	1個
16B	ハンドル無し	常温～常温	875	675	C.R.	標準品　ガスケット：ノンアス	400	1個
1 1/2B	レバー	常温～100	140	155	FPM	高温用　ガスケット：PTFE	40	1個
2B	レバー	常温～100	140	155	FPM	高温用　ガスケット：PTFE	50	1個
2 1/2B	レバー	常温～100	158	175	FPM	高温用　ガスケット：PTFE	65	1個
3B	レバー	常温～100	168	195	FPM	高温用　ガスケット：PTFE	80	1個
4B	レバー	常温～100	232	255	FPM	高温用　ガスケット：PTFE	100	1個
5B	レバー	常温～100	255	285	FPM	高温用　ガスケット：PTFE	125	1個
6B	レバー	常温～100	278	335	FPM	高温用　ガスケット：PTFE	150	1個
8B	レバー	常温～100	352	397	FPM	高温用　ガスケット：PTFE	200	1個
10B	レバー	常温～100	436	505	FPM	高温用　ガスケット：PTFE	250	1個
1 1/2B	ハンドル無し	常温～100	140	155	FPM	高温用　ガスケット：PTFE	40	1個
2B	ハンドル無し	常温～100	140	155	FPM	高温用　ガスケット：PTFE	50	1個
2 1/2B	ハンドル無し	常温～100	158	175	FPM	高温用　ガスケット：PTFE	65	1個
3B	ハンドル無し	常温～100	168	195	FPM	高温用　ガスケット：PTFE	80	1個
4B	ハンドル無し	常温～100	232	255	FPM	高温用　ガスケット：PTFE	100	1個
5B	ハンドル無し	常温～100	255	285	FPM	高温用　ガスケット：PTFE	125	1個
6B	ハンドル無し	常温～100	278	335	FPM	高温用　ガスケット：PTFE	150	1個
8B	ハンドル無し	常温～100	352	397	FPM	高温用　ガスケット：PTFE	200	1個
10B	ハンドル無し	常温～100	436	505	FPM	高温用　ガスケット：PTFE	250	1個

通常単価(税別) (税込単価)	通常出荷日

59,953円53,957円 ( 59,353円 )	10日目
61,072円54,964円 ( 60,460円 )	10日目
66,973円60,275円 ( 66,303円 )	10日目
77,559円69,803円 ( 76,783円 )	10日目
115,832円104,248円 ( 114,673円 )	10日目
156,139円140,525円 ( 154,578円 )	10日目
199,399円179,459円 ( 197,405円 )	10日目
369,481円332,532円 ( 365,785円 )	10日目
533,356円480,020円 ( 528,022円 )	10日目
1,056,942円951,247円 ( 1,046,372円 )	16日目
1,919,704円1,766,127円 ( 1,942,740円 )	9日目
70,029円63,026円 ( 69,329円 )	15日目
71,046円63,941円 ( 70,335円 )	15日目
77,765円69,988円 ( 76,987円 )	15日目
93,846円84,461円 ( 92,907円 )	15日目
133,951円120,555円 ( 132,611円 )	15日目
176,191円158,571円 ( 174,428円 )	15日目
228,407円205,566円 ( 226,123円 )	15日目
412,232円371,008円 ( 408,109円 )	15日目
596,465円536,818円 ( 590,500円 )	15日目
69,215円62,293円 ( 68,522円 )	15日目
70,232円63,208円 ( 69,529円 )	15日目
76,951円69,255円 ( 76,181円 )	15日目
92,829円83,546円 ( 91,901円 )	15日目
132,932円119,638円 ( 131,602円 )	15日目
174,665円157,198円 ( 172,918円 )	15日目
226,371円203,733円 ( 224,106円 )	15日目
409,179円368,261円 ( 405,087円 )	15日目
592,393円533,153円 ( 586,468円 )	15日目
59,139円53,225円 ( 58,548円 )	10日目
60,256円54,230円 ( 59,653円 )	10日目
66,159円59,543円 ( 65,497円 )	10日目
76,543円68,888円 ( 75,777円 )	10日目
114,814円103,332円 ( 113,665円 )	10日目
154,612円139,150円 ( 153,065円 )	10日目
197,361円177,624円 ( 195,386円 )	10日目
366,428円329,785円 ( 362,764円 )	10日目
529,286円476,357円 ( 523,993円 )	10日目
1,910,028円1,757,225円 ( 1,932,948円 )	9日目
75,627円68,064円 ( 74,870円 )	15日目
76,746円69,071円 ( 75,978円 )	15日目
84,481円76,032円 ( 83,635円 )	15日目
100,157円90,141円 ( 99,155円 )	15日目
148,811円133,929円 ( 147,322円 )	15日目
196,242円176,617円 ( 194,279円 )	15日目
254,260円228,834円 ( 251,717円 )	15日目
449,893円404,903円 ( 445,393円 )	15日目
630,054円567,048円 ( 623,753円 )	15日目
74,812円67,330円 ( 74,063円 )	15日目
75,932円68,338円 ( 75,172円 )	15日目
83,667円75,300円 ( 82,830円 )	15日目
99,139円89,225円 ( 98,148円 )	15日目
147,691円132,921円 ( 146,213円 )	15日目
194,716円175,244円 ( 192,768円 )	15日目
252,225円227,002円 ( 249,702円 )	15日目
446,839円402,155円 ( 442,371円 )	15日目
625,981円563,382円 ( 619,720円 )	15日目

詳細情報

基本情報

基本情報

【特長】
・ポンプ吸込管の先端にフランジ接続する逆止弁です。
・腐食に強いステンレス製です。
・液槽の液体が無くなっても落水しません。
・点検用ワイヤー、クリップ、チェーン、シャックルは別売です。

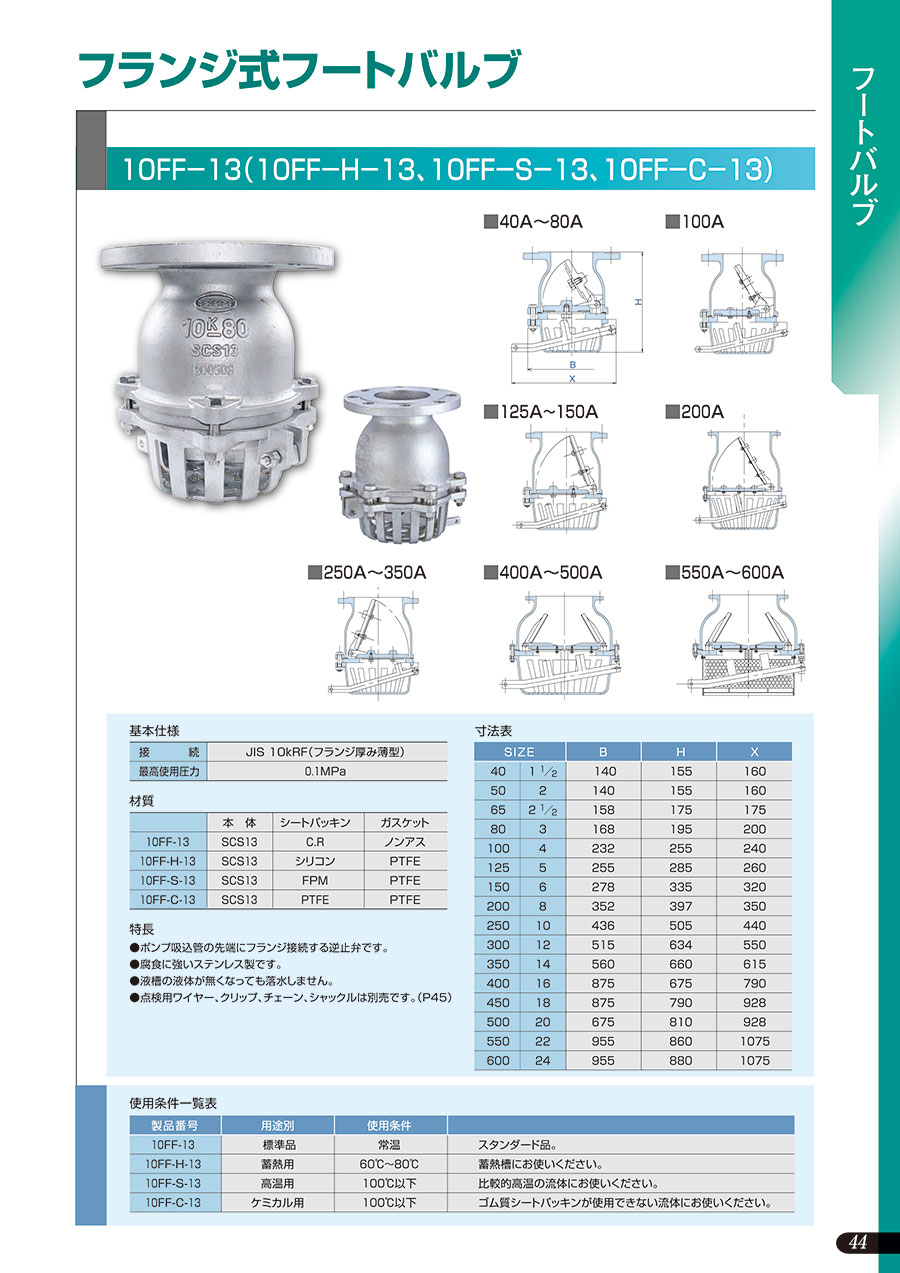

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
