スリーナイン島野

ステン横吊硝子蝶番シリーズ

カタログ |

数量スライド割引

通常単価(税別): 1,311円～5,147円

税込単価: 1,442円～5,662円

平蝶番部…SUS304／HL穴明などの硝子加工は一切不要です。

種類
ガラス蝶番
本体材質
ステンレス
付加機能
なし（通常）
幅【範囲選択】 (mm)
～25
幅 W (mm)
5
勝手違い
左右兼用
使用環境
標準
適応ガラス (mm)
5・6

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ステン横吊硝子蝶番

ステン横吊硝子蝶番（270°開き）

パッキン（t=0.3） 1枚入

ステン横吊硝子蝶番（側板硝子用）

パッキン（t=0.3） 1枚入

ステン横吊硝子蝶番（ダブルタイプ）

パッキン（t=0.3）2枚入

製品仕様

材質：ステンSUS430

型番	品名	サイズ	対応硝子厚	仕上
71176	横吊硝子蝶番	5×40mm	5・6mm	HL
71177	横吊硝子蝶番	5×40mm	5・6mm	#400
71136	横吊硝子蝶番	5×40mm	5・6mm	HG（#600）
71178	横吊硝子蝶番	5×50mm	5・6mm	HL
71179	横吊硝子蝶番	5×50mm	5・6mm	#400
71137	横吊硝子蝶番	5×50mm	5・6mm	HG（#600）
71140	横吊硝子蝶番（270°開き）	5×40mm	5・6mm	#400
71142	横吊硝子蝶番（側板硝子用）	5×50mm	5・6mm	#400
71138	横吊硝子蝶番（側板硝子用）	5×50mm	5・6mm	HG（#600）
71144	横吊硝子蝶番（ダブルタイプ）	5×40mm	5・6mm	#400

横吊硝子蝶番

横吊硝子蝶番（270°開き）

横吊硝子蝶番（側板硝子用）

耐荷重・使用条件

品名	耐荷重	使用条件		付属品	備考
品名	耐荷重	最大H寸法	最大W寸法	付属品	備考
横吊硝子蝶番	5×40…3kg／2個 5×50…5kg／2個	6mm…1,500mm 5mm…1,200mm	600mm	捻子付ステン+A皿木2.6×16…3本	平蝶番部…SUS304／HL 穴明などの硝子加工は一切不要です。
横吊硝子蝶番（270°開き）	5kg／2個	6mm…1,500mm 5mm…1,200mm	600mm	捻子付ステン+A皿木2.6×16…3本	厚口蝶番部…SUS304／HL 扉を開いた状態での展示に向いています。物の出し入れが楽に行えます。穴明などの硝子加工は一切不要です。木製側板用最大板厚20mm。
横吊硝子蝶番（側板硝子用）	5kg／2個	6mm…1,500mm 5mm…1,200mm	600mm	-	総硝子ケースにご使用いただけます。穴明などの硝子加工は一切不要です。側板硝子用硝子厚8mm用。シリコン等の接着剤でしっかり固定してください。
横吊硝子蝶番（ダブルタイプ）	3kg／2個	6mm…1,500mm 5mm…1,200mm	600mm	-	厚口蝶番部…SUS304／HL 穴明などの硝子加工は一切不要です。固定硝子厚も5mm、6mm対応です。

硝子寸法設定

ステン横吊硝子蝶番

扉5mm・6mm

ステン横吊硝子蝶番（270°開き）

扉5mm・6mm

ステン横吊硝子蝶番（側板硝子用）

扉5mm・6mm×側板8mm

ステン横吊硝子蝶番（ダブルタイプ）

使用例

施工例

ステン横吊硝子蝶番（270°開き）

使用イメージ

横吊硝子蝶番（ダブルタイプ）

注意・禁止事項

■ 室内ドア使用不可

この商品は陳列ショーケース壁面ディスプレイの開口部材です。室内ドアにはご使用にならないで下さい。

■ 耐荷重はあくまでも目安

硝子サイズや重さの設定数値はあくまでも目安です。実際にお使いになる現場の状況により製品能力が変わることがあります。安全を保障するものではございません。

型番リスト

表示件数

型番

71136
71137
71138
71140
71142
71144
71176
71177
71178
71179

取付穴タイプ

取付方法

長さ【範囲選択】

(mm)

長さ L ※( )内は可変タイプの最小長さ

(mm)

本体表面処理

仕様

サイズ

(mm)

最小発注数量

丸穴	ねじ止め	～40	40	バフ研磨	横吊硝子蝶番/HG(#600)	5×40	1個
皿穴	ねじ止め	40.1～50	50	バフ研磨	横吊硝子蝶番/HG(#600)	5×50	1個
-	その他	40.1～50	50	バフ研磨	横吊硝子蝶番（側板硝子用）/HG(#600)	5×50	1個
丸穴	ねじ止め	～40	40	バフ研磨	横吊硝子蝶番（270°開き）/#400	5×40	1個
-	その他	40.1～50	50	バフ研磨	横吊硝子蝶番（側板硝子用）/#400	5×50	1個
丸穴	ねじ止め	～40	40	バフ研磨	横吊硝子蝶番（ダブルタイプ）/#400	5×40	1個
丸穴	ねじ止め	～40	40	ヘアーライン	横吊硝子蝶番	5×40	1個
丸穴	ねじ止め	～40	40	バフ研磨	横吊硝子蝶番/#400	5×40	1個
皿穴	ねじ止め	40.1～50	50	ヘアーライン	横吊硝子蝶番	5×50	1個
皿穴	ねじ止め	40.1～50	50	バフ研磨	横吊硝子蝶番/#400	5×50	1個

通常単価(税別) (税込単価)	通常出荷日

3,044円 ( 3,348円 )	3日目
3,431円 ( 3,774円 )	3日目
5,147円 ( 5,662円 )	3日目
3,876円 ( 4,264円 )	3日目
3,035円 ( 3,339円 )	3日目
2,221円 ( 2,443円 )	3日目
1,575円 ( 1,733円 )	3日目
1,311円 ( 1,442円 )	3日目
1,836円 ( 2,020円 )	3日目
1,679円 ( 1,847円 )	3日目

詳細情報

基本情報

基本情報

平蝶番部…SUS304／HL
穴明などの硝子加工は一切不要です。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

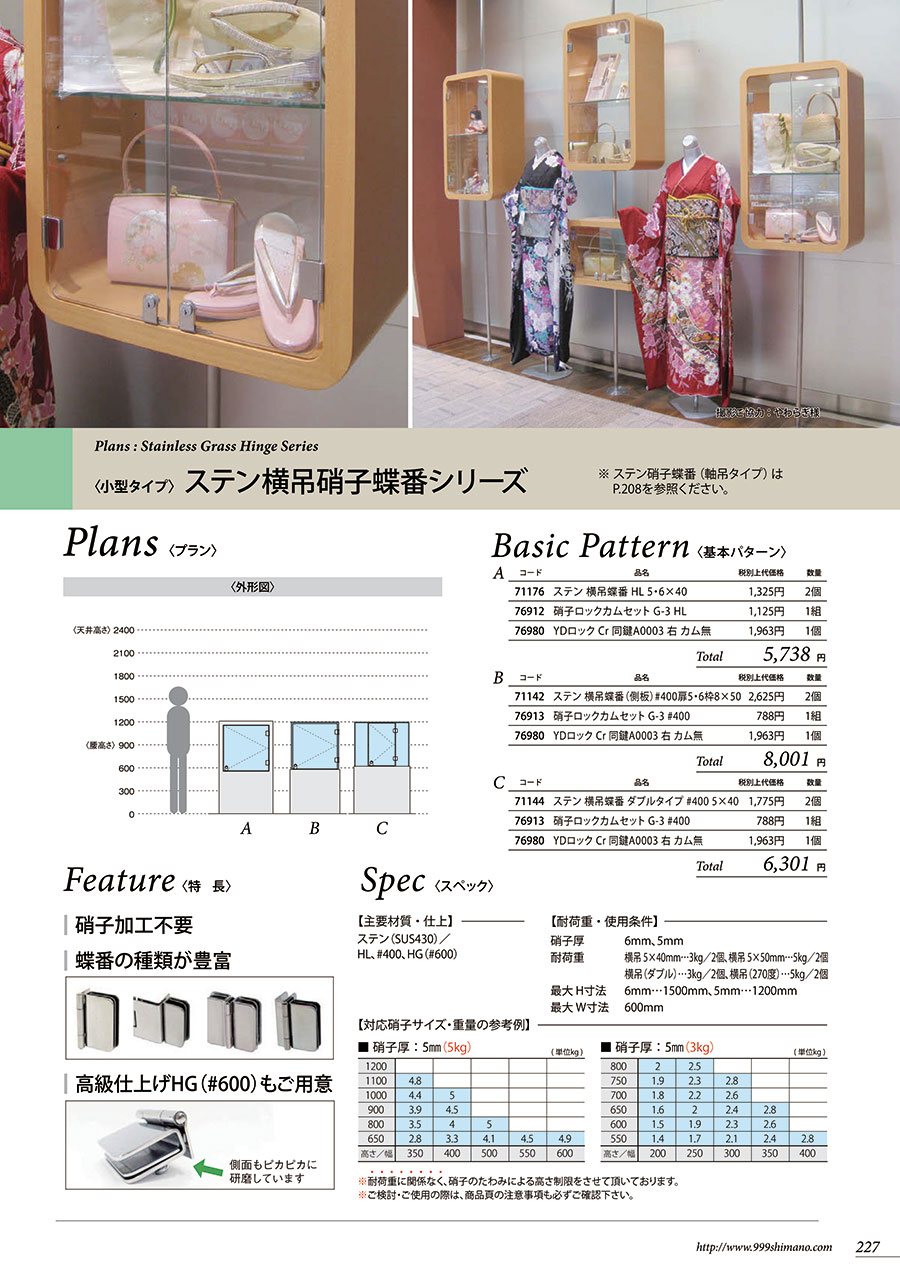

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
