精研

プローブ SQシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 442円～1,294円

税込単価: 486円～1,423円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SAシリーズ

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SJシリーズ

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ：0.45mm。・プランジャ材質：炭素鋼。

詳細情報を確認する

取付ピッチ (mm)
0.45
バレル/リセプタクル外径（範囲） (mm)
～1.00
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

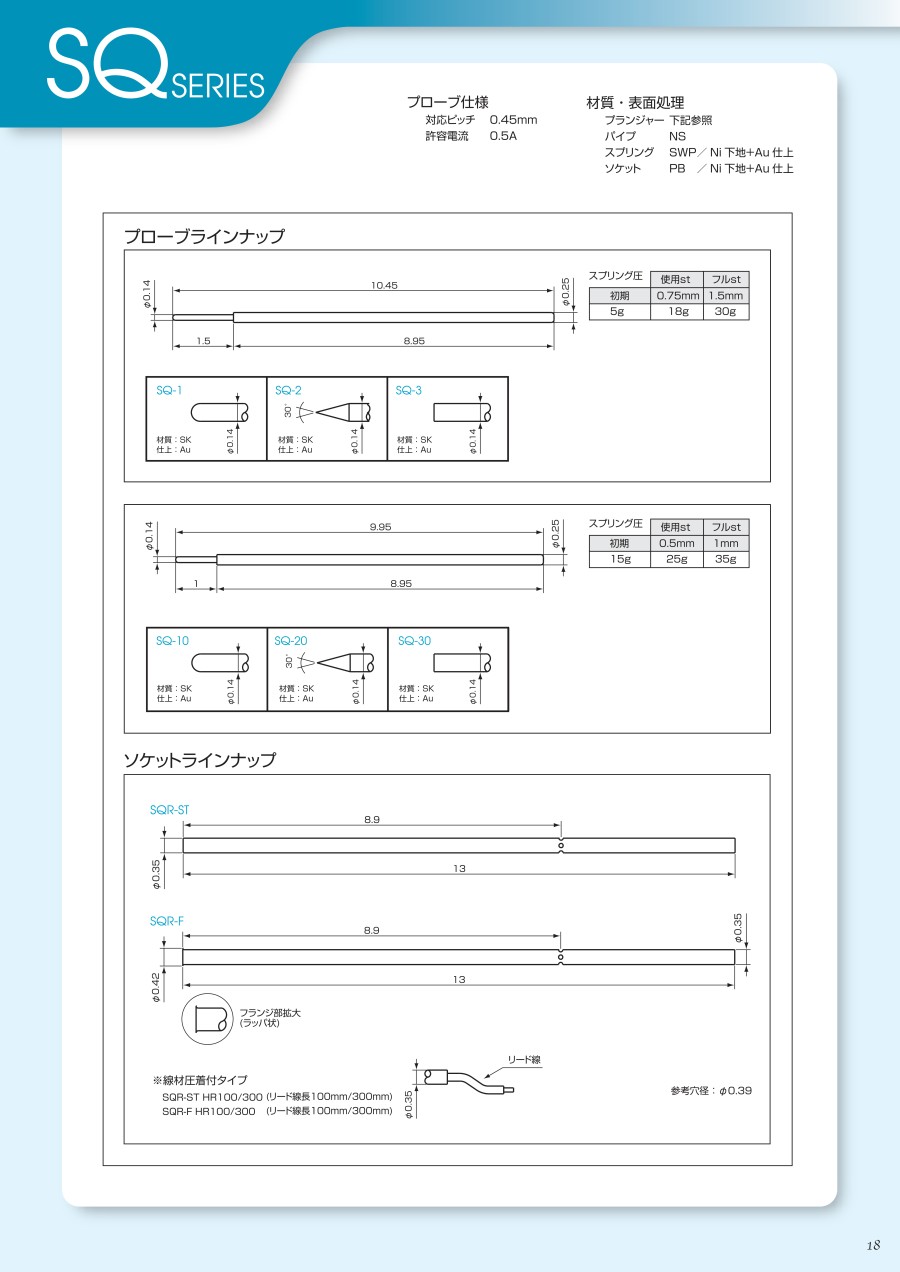

外形図

プローブラインナップ

ソケットラインナップ

製品仕様

対応ピッチ：0.45mm
許容電流：0.5A

【材質・表面処理】
プランジャー：外形図参照
パイプ：NS
スプリング：SWP／Ni下地+Au仕上
ソケット：PB／Ni下地+Au仕上

片側プローブ

型番	スプリング圧	使用st	フルst
SQ-1,SQ-2,SQ-3	初期	0.75mm	1.5mm
SQ-1,SQ-2,SQ-3	5g	18g	30g
SQ-10,SQ-20,SQ-30	初期	0.5mm	1mm
SQ-10,SQ-20,SQ-30	15g	25g	35g

リセプタクル

型番	参考穴径	タイプ	備考
SQR-ST	φ0.39	線材圧着付タイプ	SQR-ST HR100／300 （リード線長100mm／300mm）
SQR-ST			SQR-ST HR100／300 （リード線長100mm／300mm）
SQR-F			SQR-F HR100／300 （リード線長100mm／300mm）
SQR-F			SQR-F HR100／300 （リード線長100mm／300mm）

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

バレル/リセプタクル材質

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

リード線長さ

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[ニードル] ニードル	～30.0	1.1～2.6	0.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	-	5.1～10.0	ステンレス	1.5	5	18	1.5	-	8.95	-	0～10	0.1～3	0.25	0.14	50個
片側プローブ	フラット	～30.0	1.1～2.6	0.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	-	5.1～10.0	ステンレス	1.5	5	18	1.5	-	8.95	-	0～10	0.1～3	0.25	0.14	1個
片側プローブ	[球状（SR）] 球状（SR）	～30.0	1.1～2.6	0.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	-	5.1～10.0	ステンレス	1	15	25	1	-	8.95	-	10.1～20	0.1～3	0.25	0.14	1個
片側プローブ	[ニードル] ニードル	～30.0	1.1～2.6	0.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	-	5.1～10.0	ステンレス	1	15	25	1	-	8.95	-	10.1～20	0.1～3	0.25	0.14	1個
片側プローブ	フラット	～30.0	1.1～2.6	0.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	-	5.1～10.0	ステンレス	1	15	25	1	-	8.95	-	10.1～20	0.1～3	0.25	0.14	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	10.1～15.0	銅合金	-	-	-	-	0.42	13	なし	-	-	0.35	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	10.1～15.0	銅合金	-	-	-	-	0.42	13	100	-	-	0.35	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	10.1～15.0	銅合金	-	-	-	-	0.42	13	300	-	-	0.35	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	10.1～15.0	銅合金	-	-	-	-	0.35	13	なし	-	-	0.35	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	10.1～15.0	銅合金	-	-	-	-	0.35	13	100	-	-	0.35	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,280円 ( 1,408円 )	9日目
1,294円 ( 1,423円 )	在庫品1日目当日出荷可能
1,294円 ( 1,423円 )	在庫品1日目当日出荷可能
1,262円 ( 1,388円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	9日目
442円 ( 486円 )	9日目
584円 ( 642円 )	9日目
631円 ( 694円 )	9日目
466円 ( 513円 )	在庫品1日目当日出荷可能
559円 ( 615円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ：0.45mm。・プランジャ材質：炭素鋼。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
