プローブ SBシリーズ
未確定：候補が11型番あります。
商品情報

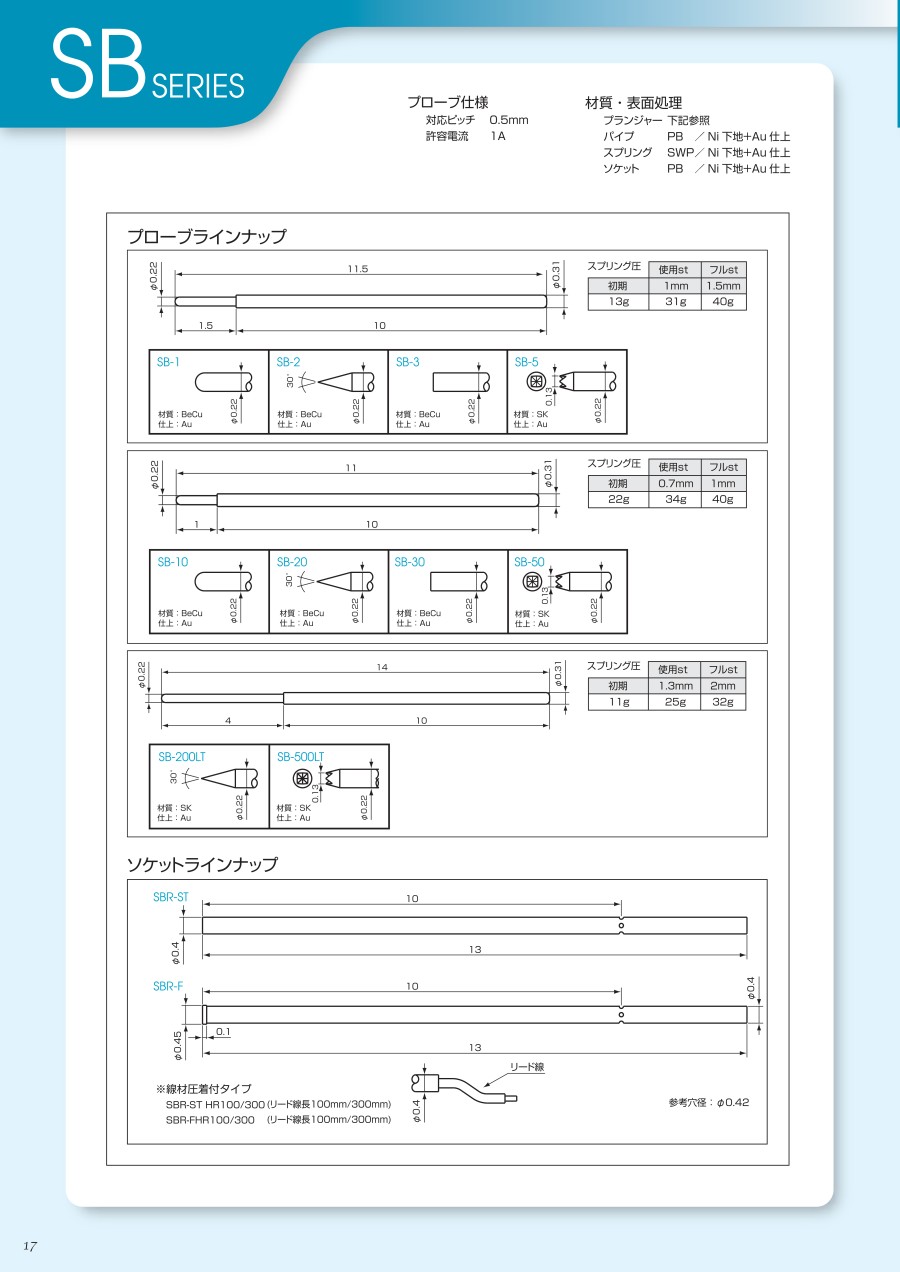

外形図
プローブラインナップ
ソケットラインナップ
製品仕様
製品仕様
対応ピッチ：0.5mm
許容電流：1A
【材質・表面処理】
プランジャー：外形図参照
パイプ：PB／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：PB／Ni下地+Au仕上
片側プローブ
| 型番 | スプリング圧 | 使用st | フルst |
|---|---|---|---|
| SB-1,SB-2,SB-3,SB-5 | 初期 | 1mm | 1.5mm |
| 13g | 31g | 40g | |
| SB-10,SB-20,SB-30,SB-50 | 初期 | 0.7mm | 1mm |
| 22g | 34g | 40g | |
| SB-200LT,SB-500LT | 初期 | 1.3mm | 2mm |
| 11g | 25g | 32g |
リセプタクル
| 型番 | 参考穴径 | タイプ | 備考 |
|---|---|---|---|
| SBR-ST | φ0.42 | 線材圧着付タイプ | SBR-ST HR100／300 （リード線長100mm／300mm） |
| SBR-F | SBR-FHR 100／300 （リード線長100mm／300mm） | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,183円 ( 1,301円 ) | 在庫品1日目当日出荷可能 |
1,183円 ( 1,301円 ) | 在庫品1日目当日出荷可能 |
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
1,183円 ( 1,301円 ) | 在庫品1日目当日出荷可能 |
1,202円 ( 1,322円 ) | 9日目 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
505円 ( 556円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 9日目 |
詳細情報
基本情報
【特長】・対応ピッチ 0.50mm。・プランジャ材質：炭素鋼/銅合金。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
プローブ SBシリーズのレビュー
生産設備付帯部品として使用
5
5.02020/11/05
自社内利用の試験装置や治具に対する機械要素部品として利用しています。基盤の導通検査や断線検知等幅広く利用している実績に対...もっと読む
