精研

プローブ SJシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 287円～798円

税込単価: 316円～878円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SAシリーズ

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SHシリーズ

4.5

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ 0.65mm。・プランジャ材質：炭素鋼/銅合金。

詳細情報を確認する

取付ピッチ (mm)
0.65
リセプタクル最外径（範囲） (mm)
～1.00
バレル/リセプタクル外径（範囲） (mm)
～1.00
バレル/リセプタクル材質
銅合金
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

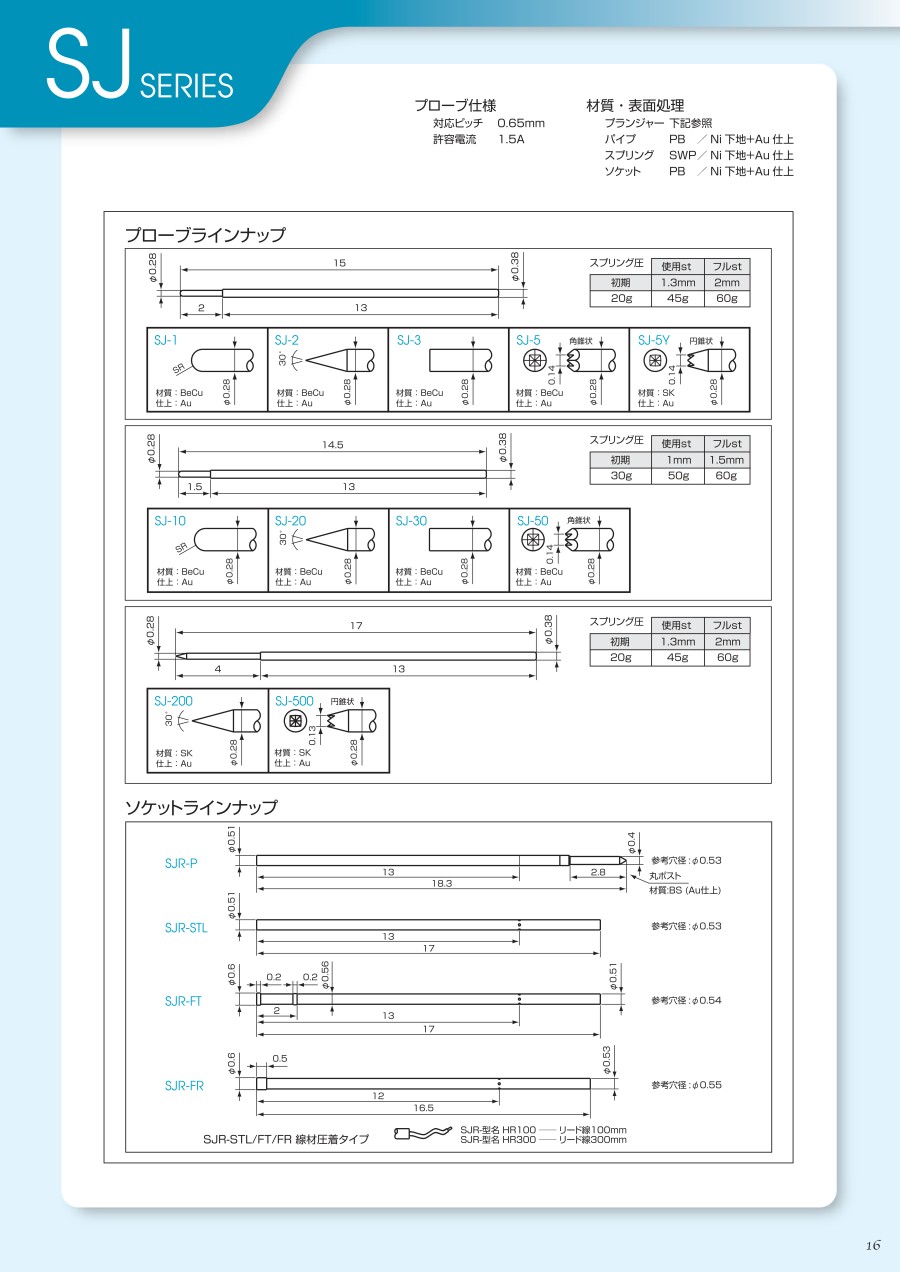

外形図

プローブラインナップ

ソケットラインナップ

製品仕様

対応ピッチ：0.65mm
許容電流：1.5A

【材質・表面処理】
プランジャー：外形図参照
パイプ：PB／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：PB／Ni下地+Au仕上

片側プローブ

型番	スプリング圧	使用st	フルst
SJ-1,SJ-2,SJ-3,SJ-5,SJ-5Y	初期	1.3mm	2mm
SJ-1,SJ-2,SJ-3,SJ-5,SJ-5Y	20g	45g	60g
SJ-10,SJ-20,SJ-30,SJ-50	初期	1mm	1.5mm
SJ-10,SJ-20,SJ-30,SJ-50	30g	50g	60g
SJ-200,SJ-500	初期	1.3mm	2mm
SJ-200,SJ-500	20g	45g	60g

リセプタクル

型番	参考穴径	タイプ
SJR-P	φ0.53	-
SJR-STL	φ0.53	線材圧着付タイプ
SJR-FT	φ0.54
SJR-FR	φ0.55

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

リード線長さ

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[球状（SR）] 球状（SR）	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.38	0.28	1個
片側プローブ	[ニードル] ニードル	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.38	0.28	50個
片側プローブ	フラット	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.38	0.28	50個
片側プローブ	[テーパクラウン] テーパクラウン(角錐状)	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.38	0.14	1個
片側プローブ	[テーパクラウン] テーパクラウン(円錐状)	30.1～50.0	1.1～2.6	1.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.38	0.14	1個
片側プローブ	[球状（SR）] 球状（SR）	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	1.5	30	50	1.5	-	13	-	20.1～30	0.1～3	0.38	0.28	50個
片側プローブ	[ニードル] ニードル	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	1.5	30	50	1.5	-	13	-	20.1～30	0.1～3	0.38	0.28	50個
片側プローブ	フラット	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	1.5	30	50	1.5	-	13	-	20.1～30	0.1～3	0.38	0.28	50個
片側プローブ	[テーパクラウン] テーパクラウン(角錐状)	30.1～50.0	1.1～2.6	1.5	～0.30	銅合金	ニッケル下地金メッキ仕上	-	10.1～15.0	1.5	30	50	1.5	-	13	-	20.1～30	0.1～3	0.38	0.14	1個
片側プローブ	[ニードル] ニードル	30.1～50.0	1.1～2.6	1.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	10.1～15.0	2	20	45	4	-	13	-	10.1～20	3.1～5	0.38	0.28	50個
片側プローブ	[テーパクラウン] テーパクラウン(円錐状)	30.1～50.0	1.1～2.6	1.5	～0.30	炭素鋼	ニッケル下地金メッキ仕上	-	10.1～15.0	2	20	45	4	-	13	-	10.1～20	3.1～5	0.38	0.13	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	15.1～20.0	-	-	-	-	0.6	16	なし	-	-	0.53	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	15.1～20.0	-	-	-	-	0.6	16	100	-	-	0.53	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	15.1～20.0	-	-	-	-	0.6	16	300	-	-	0.53	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	10.1～15.0	-	-	-	-	0.6	14.8	なし	-	-	0.56	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	10.1～15.0	-	-	-	-	0.6	14.8	100	-	-	0.56	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	10.1～15.0	-	-	-	-	0.6	14.8	300	-	-	0.56	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン(丸ポスト)	15.1～20.0	-	-	-	-	0.51	18.3	なし	-	-	0.51	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	15.1～20.0	-	-	-	-	0.51	17	なし	-	-	0.51	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	15.1～20.0	-	-	-	-	0.51	17	100	-	-	0.51	-	50個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	15.1～20.0	-	-	-	-	0.51	17	300	-	-	0.51	-	1個

通常単価(税別) (税込単価)	通常出荷日

735円 ( 809円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	9日目
754円 ( 829円 )	9日目
744円 ( 818円 )	在庫品1日目当日出荷可能
736円 ( 810円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	9日目
754円 ( 829円 )	9日目
754円 ( 829円 )	9日目
798円 ( 878円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	9日目
736円 ( 810円 )	在庫品1日目当日出荷可能
287円 ( 316円 )	在庫品1日目当日出荷可能
449円 ( 494円 )	9日目
534円 ( 587円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	9日目
449円 ( 494円 )	9日目
499円 ( 549円 )	9日目
320円 ( 352円 )	9日目
317円 ( 349円 )	9日目
449円 ( 494円 )	9日目
495円 ( 545円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 0.65mm。・プランジャ材質：炭素鋼/銅合金。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プローブ SJシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

製品検査用に使用しています

満足度：4.02021/05/26

顧客より設計を含めて製作している装置の基板部分の検査用に使用しています。顧客が使っているのと同じメーカー品が良いと思いこ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品プローブ SJシリーズ	プローブ SNシリーズ	プローブ OSPH-3-F（Center Pitch 5.1mm/201mil）	大電流プローブOSPH-8（Center Pitch 12.0mm／472mil）	大電流プローブOSPH-13（Center Pitch 22.5mm／886mil）	大電流プローブOSPH-5（Center Pitch 8.5mm／335mil）
メーカー	精研	精研	テスプロ	テスプロ	テスプロ	テスプロ
通常価格	287円-	496円 -	7,059円	8,784円	37,651円	7,284円
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目	5日目	在庫品1日目
取付ピッチ(mm)	0.65	1.0～0.9	5.1	12.0	22.5	8.5
リセプタクル最外径（範囲）(mm)	～1.00	～1.00	3.01～	3.01～	3.01～	3.01～
バレル/リセプタクル外径（範囲）(mm)	～1.00	～1.00	3.01～	3.01～	1.51～2.00	3.01～
バレル/リセプタクル材質	銅合金	銅合金	銅合金	銅合金	銅合金	銅合金
特性	標準	標準	-	-	-	-
