コンタクトプローブ SD シリーズ
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

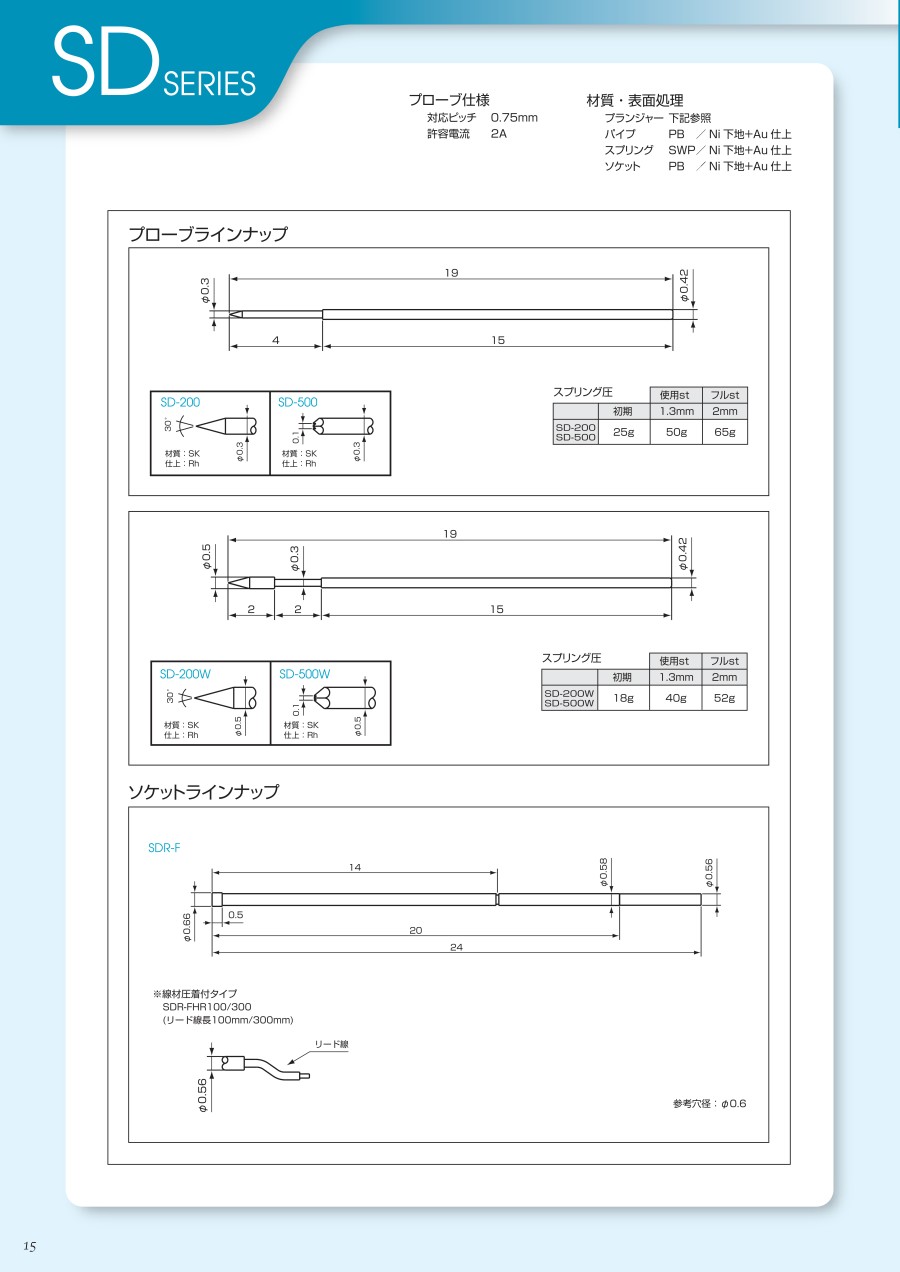

外形図
プローブラインナップ
ソケットラインナップ
製品仕様
製品仕様
対応ピッチ：0.75mm
許容電流：2A
【材質・表面処理】
プランジャー：外形図参照
パイプ：PB／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：PB／Ni下地+Au仕上
片側プローブ
| 型番 | スプリング圧 | 使用st | フルst |
|---|---|---|---|
| 初期 | 1.3mm | 2mm | |
| SD-200,SD-500 | 25g | 50g | 65g |
| SD-200W,SD-500W | 18g | 40g | 52g |
リセプタクル
| 型番 | 参考穴径 | タイプ | 備考 |
|---|---|---|---|
| SDR-F | φ0.6 | 線材圧着付タイプ | SDR-FHR100／300 （リード線長100mm／300mm） |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
592円 ( 651円 ) | 在庫品1日目当日出荷可能 |
301円 ( 331円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 9日目 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・精研 コンタクトプローブ SD シリーズです。・対応ピッチ：0.75mm。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
