精研

プローブ SFシリーズ

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 248円～528円特別価格

税込単価: 273円～581円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SHシリーズ

4.5

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SNシリーズ

通常価格(税別)： 496円 (税込価格：546円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ 0.80mm。・プランジャ材質：炭素鋼/銅合金。

詳細情報を確認する

取付ピッチ (mm)
0.8
バレル/リセプタクル外径（範囲） (mm)
～1.00
バレル/リセプタクル材質
銅合金
特性
標準

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

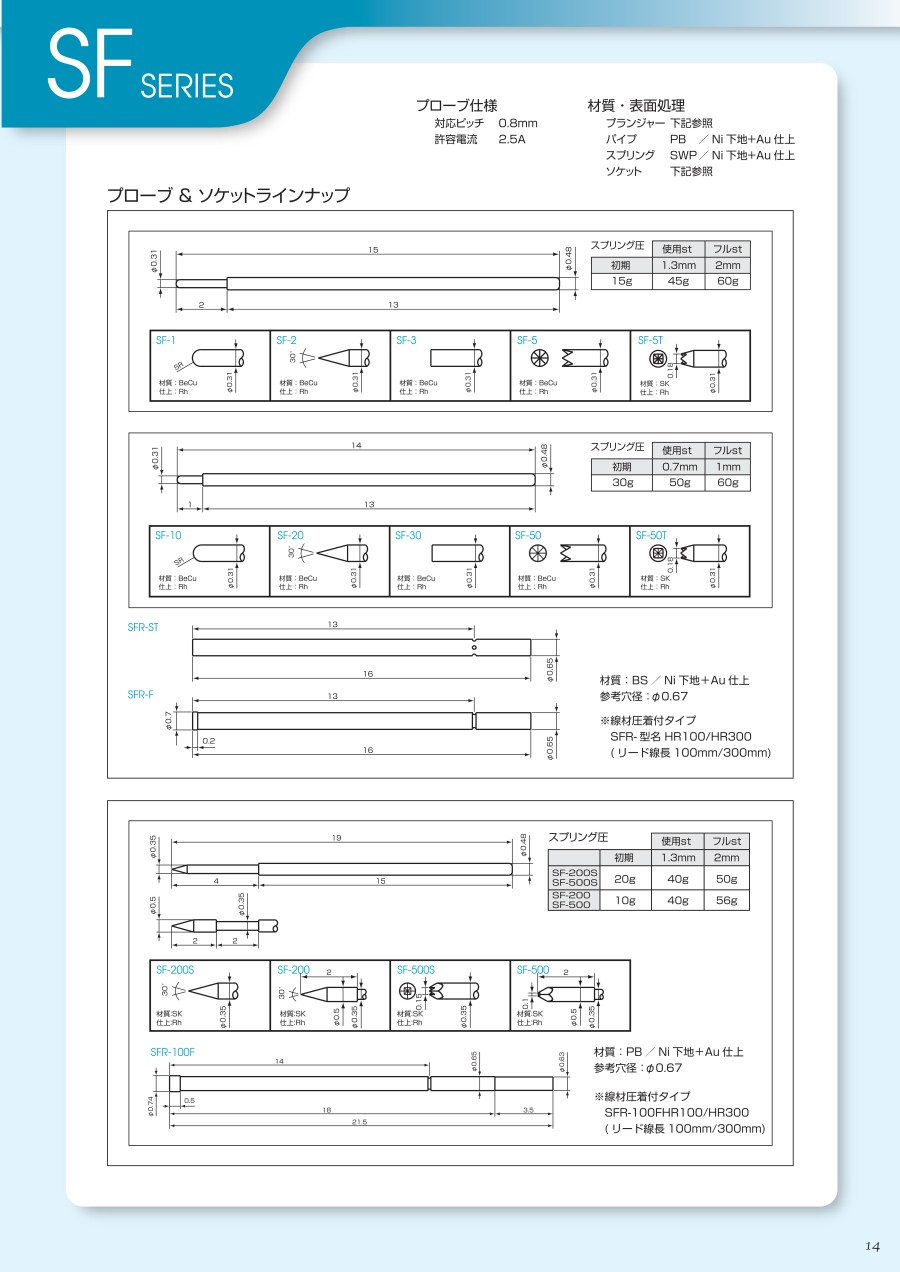

外形図

製品仕様

対応ピッチ：0.8mm
許容電流：2.5A

【材質・表面処理】
プランジャー：外形図参照
パイプ：PB／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上

片側プローブ

型番	スプリング圧	使用st	フルst
SF-1,SF-2,SF-3,SF-5,SF-5T	初期	1.3mm	2mm
SF-1,SF-2,SF-3,SF-5,SF-5T	15g	45g	60g
SF-10,SF-20,SF-30,SF-50,SF-50T	初期	0.7mm	1mm
SF-10,SF-20,SF-30,SF-50,SF-50T	30g	50g	60g
SF-200S,SF-500S	初期	1.3mm	2mm
SF-200S,SF-500S	20g	40g	50g
SF-200,SF-500	初期	1.3mm	2mm
SF-200,SF-500	10g	40g	56g

リセプタクル

型番	参考穴径	材質	タイプ	備考
SFR-ST,SFR-F	φ0.67	BS／Ni下地+Au仕上	線材圧着付タイプ	SFR-型名 HR100／HR300 （リード線長100mm／300mm）
SFR-ST,SFR-F	φ0.67	BS／Ni下地+Au仕上	線材圧着付タイプ	SFR-型名 HR100／HR300 （リード線長100mm／300mm）
SFR-100F	φ0.67	PB／Ni下地+Au仕上	線材圧着付タイプ	SFR-100FHR 100／HR300 （リード線長100mm／300mm）
SFR-100F	φ0.67	PB／Ni下地+Au仕上	線材圧着付タイプ	SFR-100FHR 100／HR300 （リード線長100mm／300mm）

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

リード線長さ

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[球状（SR）] 球状（SR）	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	10.1～15.0	2	15	45	2	-	13	-	10.1～20	0.1～3	0.48	0.31	1個
片側プローブ	[ニードル] ニードル	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	10.1～15.0	2	15	45	2	-	13	-	10.1～20	0.1～3	0.48	0.31	1個
片側プローブ	ストレートクラウン	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	10.1～15.0	2	15	45	2	-	13	-	10.1～20	0.1～3	0.48	0.31	1個
片側プローブ	[球状（SR）] 球状（SR）	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	10.1～15.0	1	30	50	1	-	13	-	20.1～30	0.1～3	0.48	0.31	1個
片側プローブ	ストレートクラウン	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	10.1～15.0	1	30	50	1	-	13	-	20.1～30	0.1～3	0.48	0.31	1個
片側プローブ	[ニードル] ニードル	30.1～50.0	1.1～2.6	2.5	0.31～0.60	炭素鋼	ニッケルメッキ下地ロジウムメッキ仕上	-	-	10.1～15.0	2	20	40	4	-	15	-	10.1～20	3.1～5	0.48	0.35	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	20.1～25.0	-	-	-	-	0.74	21	300	-	-	0.65	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	15.1～20.0	-	-	-	-	0.7	15.8	なし	-	-	0.65	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	15.1～20.0	-	-	-	-	0.7	15.8	100	-	-	0.65	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	15.1～20.0	-	-	-	-	0.7	15.8	300	-	-	0.65	-	1個

通常単価(税別) (税込単価)	通常出荷日

512円 ( 563円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
528円343円 ( 377円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
271円 ( 298円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
318円 ( 350円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 0.80mm。・プランジャ材質：炭素鋼/銅合金。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
