精研

プローブ SNシリーズ

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 496円～545円特別価格

税込単価: 546円～600円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SAシリーズ

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SHシリーズ

4.5

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ 1.0～0.9mm。【バレル・リセプタクル材質】銅合金

詳細情報を確認する

取付ピッチ (mm)
1.0～0.9
リセプタクル最外径（範囲） (mm)
～1.00
バレル/リセプタクル外径（範囲） (mm)
～1.00
バレル/リセプタクル材質
銅合金
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

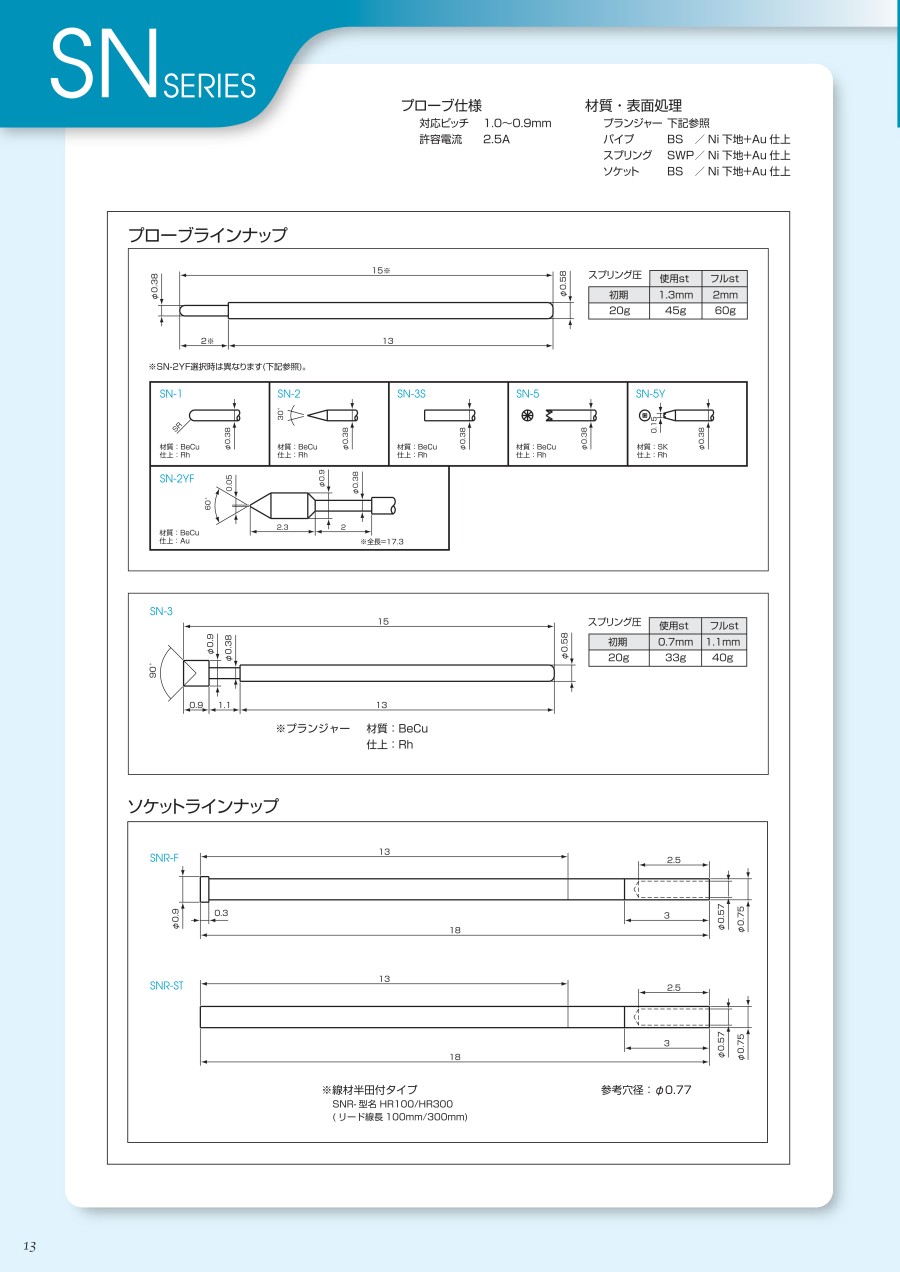

外形図

プローブラインナップ

ソケットラインナップ

製品仕様

対応ピッチ：1.0～0.9mm
許容電流：2.5A

【材質・表面処理】
プランジャー：外形図参照
パイプ：BS／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：BS／Ni下地+Au仕上

片側プローブ

型番	スプリング圧	使用st	フルst
SN-1,SN-2,SN-2YF,SN-3S,SN-5,SN-5Y	初期	1.3mm	2mm
SN-1,SN-2,SN-2YF,SN-3S,SN-5,SN-5Y	20g	45g	60g
SN-3	初期	0.7mm	1.1mm
SN-3	20g	33g	40g

リセプタクル

型番	参考穴径	タイプ	備考
SNR-F	φ0.77	線材半田付タイプ	SNR-型名 HR100／HR300 （リード線長100mm／300mm）
SNR-F
SNR-ST
SNR-ST

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

リード線長さ

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[球状（SR）] 球状（SR）	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.58	0.38	1個
片側プローブ	[ニードル] ニードル	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.58	0.38	1個
片側プローブ	カップ	30.1～50.0	1.1～2.6	2.5	0.61～0.90	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	10.1～15.0	1.1	20	33	2	-	13	-	10.1～20	0.1～3	0.58	0.9	1個
片側プローブ	フラット	30.1～50.0	1.1～2.6	2.5	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.58	0.38	1個
片側プローブ	[テーパクラウン] テーパクラウン	30.1～50.0	1.1～2.6	2.5	0.31～0.60	炭素鋼	ニッケルメッキ下地ロジウムメッキ仕上	-	10.1～15.0	2	20	45	2	-	13	-	10.1～20	0.1～3	0.58	0.38	1個

通常単価(税別) (税込単価)	通常出荷日

545円 ( 600円 )	在庫品1日目当日出荷可能
545円381円 ( 419円 )	在庫品1日目当日出荷可能
545円299円 ( 329円 )	在庫品1日目当日出荷可能
496円 ( 546円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 1.0～0.9mm。【バレル・リセプタクル材質】銅合金

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
