精研

プローブ SOシリーズ

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 202円～528円特別価格

税込単価: 222円～581円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SVシリーズ

通常価格(税別)： 189円 (税込価格：208円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SHシリーズ

4.5

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ 1.27mm。・プランジャ材質：炭素鋼/銅合金。

詳細情報を確認する

取付ピッチ (mm)
1.27
バレル/リセプタクル材質
銅合金
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

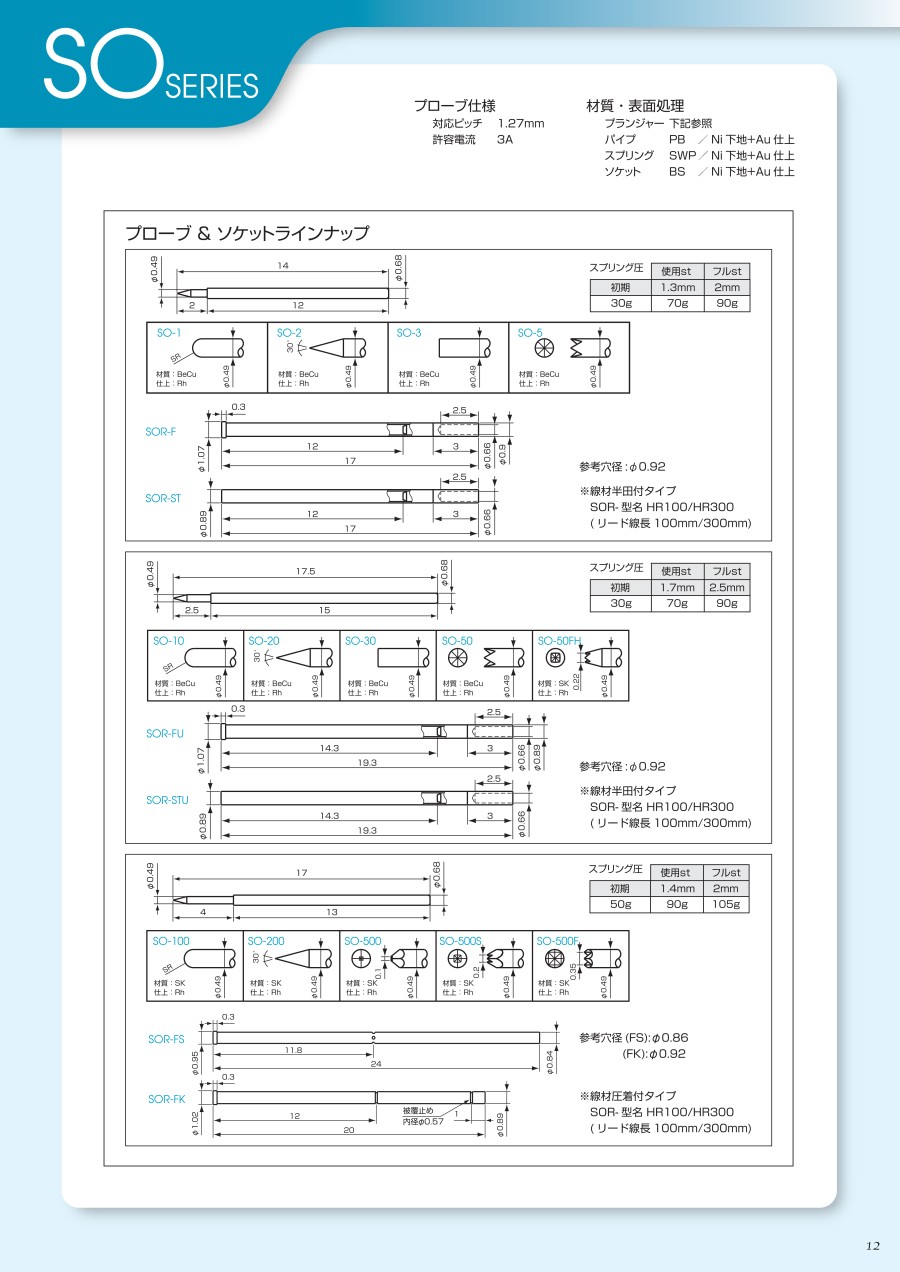

外形図

製品仕様

対応ピッチ：1.27mm
許容電流：3A

【材質・表面処理】
プランジャー：外形図参照
パイプ：PB／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：BS／Ni下地+Au仕上

片側プローブ

型番	スプリング圧	使用st	フルst
SO-1,SO-2,SO-3,SO-5	初期	1.3mm	2mm
SO-1,SO-2,SO-3,SO-5	30g	70g	90g
SO-10,SO-20,SO-30,SO-50,SO-50FH	初期	1.7mm	2.5mm
SO-10,SO-20,SO-30,SO-50,SO-50FH	30g	70g	90g
SO-100,SO-200,SO-500,SO-500F,SO-500S	初期	1.4mm	2mm
SO-100,SO-200,SO-500,SO-500F,SO-500S	50g	90g	105g

リセプタクル

型番	参考穴径	タイプ	備考
SOR-F,SOR-ST	φ0.92	線材半田付タイプ	SOR-型名 HR100／HR300 （リード線長100mm／300mm）
SOR-FU,SOR-STU	φ0.92	線材半田付タイプ
SOR-FS,SOR-FK	（FS）:φ0.86 （FK）:φ0.92	線材圧着付タイプ

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	3	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	30	70	2	-	12	20.1～30	0.1～3	0.68	0.49	1個
片側プローブ	[ニードル] ニードル	50.1～100.0	1.1～2.6	3	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	30	70	2	-	12	20.1～30	0.1～3	0.68	0.49	1個
片側プローブ	フラット	50.1～100.0	1.1～2.6	3	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	30	70	2	-	12	20.1～30	0.1～3	0.68	0.49	1個
片側プローブ	ストレートクラウン	50.1～100.0	1.1～2.6	3	0.31～0.60	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	30	70	2	-	12	20.1～30	0.1～3	0.68	0.49	1個
片側プローブ	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	3	0.31～0.60	炭素鋼	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	50	90	4	-	13	30.1～50	3.1～5	0.68	0.49	1個
片側プローブ	[テーパクラウン] テーパクラウン	50.1～100.0	1.1～2.6	3	～0.30	炭素鋼	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	50	90	4	-	13	30.1～50	3.1～5	0.68	0.1	1個
片側プローブ	[テーパクラウン] テーパクラウン	50.1～100.0	1.1～2.6	3	0.31～0.60	炭素鋼	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	50	90	4	-	13	30.1～50	3.1～5	0.68	0.35	1個
片側プローブ	[テーパクラウン] テーパクラウン	50.1～100.0	1.1～2.6	3	～0.30	炭素鋼	ニッケルメッキ下地ロジウムメッキ仕上	-	～1.00	～1.00	10.1～15.0	2	50	90	4	-	13	30.1～50	3.1～5	0.68	0.2	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	1.01～1.50	1.01～1.50	15.1～20.0	-	-	-	-	1.02	19.7	-	-	1.02	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	～1.00	～1.00	20.1～25.0	-	-	-	-	0.95	23.7	-	-	0.95	-	1個
リセプタクル	-	-	-	-	-	-	-	[円筒] 円筒	～1.00	～1.00	15.1～20.0	-	-	-	-	0.89	17	-	-	0.89	-	1個

通常単価(税別) (税込単価)	通常出荷日

510円 ( 561円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	在庫品1日目当日出荷可能
510円306円 ( 337円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	在庫品1日目当日出荷可能
528円 ( 581円 )	在庫品1日目当日出荷可能
202円 ( 222円 )	在庫品1日目当日出荷可能
222円 ( 244円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 1.27mm。・プランジャ材質：炭素鋼/銅合金。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
