精研

プローブ SAシリーズ

カタログ |

通常単価(税別): 155円～510円特別価格

税込単価: 171円～561円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

【特長】・対応ピッチ 1.905mm。【バレル・リセプタクル材質】銅合金

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

精研

プローブ SVシリーズ

通常価格(税別)： 189円 (税込価格：208円)

通常出荷日：在庫品1日目

よく一緒に見られています

精研

プローブ SEシリーズ

通常価格(税別)： 209円 (税込価格：230円)

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

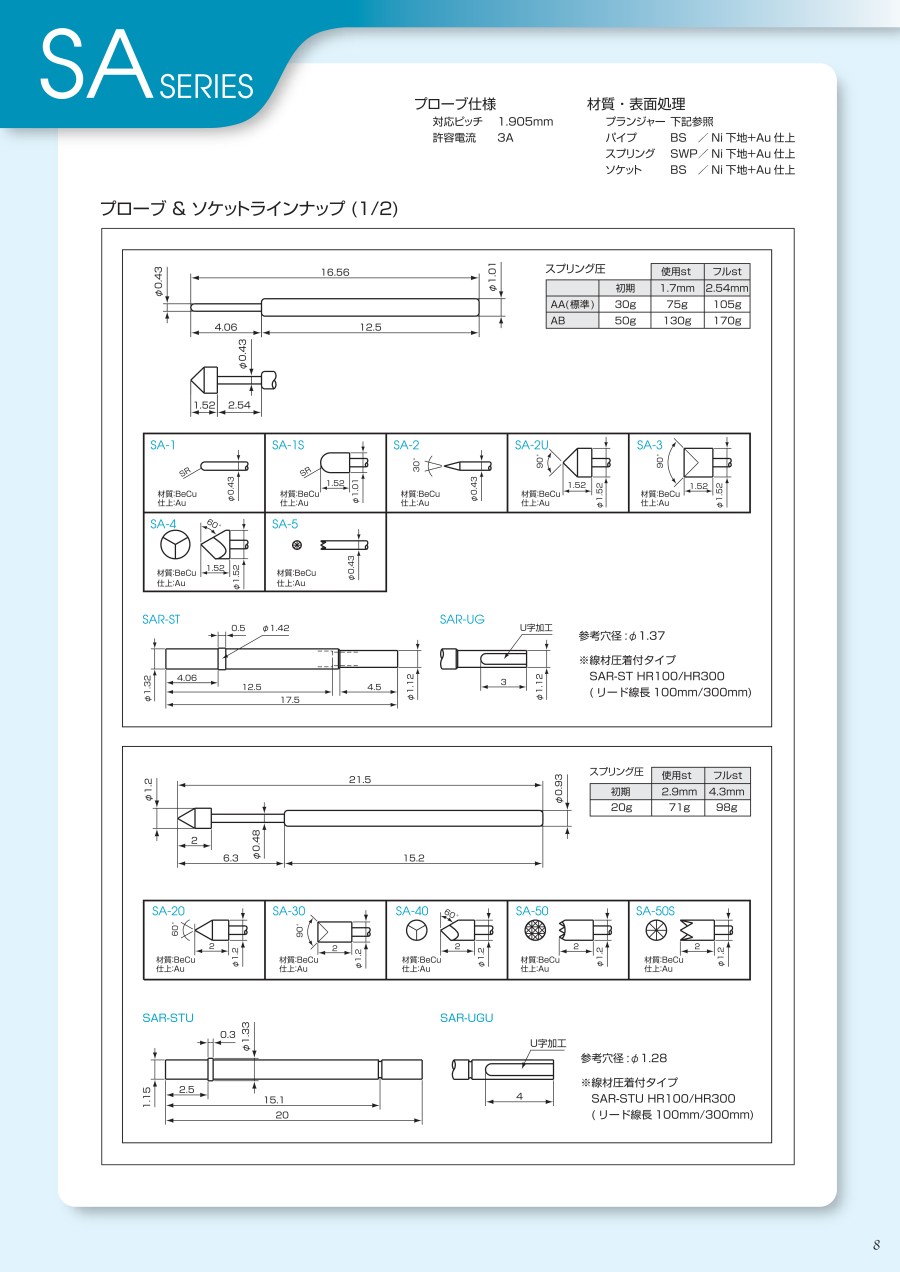

外形図

製品仕様

対応ピッチ：1.905mm
許容電流：3A

【材質・表面処理】
プランジャー：外形図参照
パイプ：BS／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：BS／Ni下地+Au仕上

片側プローブ

型番	スプリング圧		使用st	フルst
型番	-	初期	1.7mm	2.54mm
SA-1,SA-1S,SA-2,SA-2U,SA-3,SA-4,SA-5	AA（標準）	30g	75g	105g
SA-1,SA-1S,SA-2,SA-2U,SA-3,SA-4,SA-5	AB	50g	130g	170g

型番	スプリング圧	使用st	フルst
型番	初期	2.9mm	4.3mm
SA-20,SA-30,SA-40,SA-50,SA-50S	20g	71g	98g

型番	スプリング圧		使用st	フルst
型番	-	初期	2.7mm	4mm
SA-100,SA-100S,SA-200,SA-300 SA-400,SA-500,SA-500S	AC	20g	75g	100g
SA-100,SA-100S,SA-200,SA-300 SA-400,SA-500,SA-500S	AD（標準）	40g	110g	145g

リセプタクル

型番	参考穴径	タイプ	備考
SAR-ST,SAR-UG	φ1.37	線材圧着付タイプ	SAR-ST HR100／HR300 （リード線長100mm／300mm）
SAR-ST,SAR-UG	φ1.37	線材圧着付タイプ	SAR-ST HR100／HR300 （リード線長100mm／300mm）
SAR-STU,SAR-UGU	φ1.28	線材圧着付タイプ	SAR-STU HR100／HR300 （リード線長100mm／300mm）
SAR-STU,SAR-UGU	φ1.28	線材圧着付タイプ	SAR-STU HR100／HR300 （リード線長100mm／300mm）
SAR-100ST,SAR-100UG	φ1.37	線材圧着付タイプ	SAR-100ST HR100／HR300 （リード線長100mm／300mm）
SAR-100ST,SAR-100UG	φ1.37	線材圧着付タイプ	SAR-100ST HR100／HR300 （リード線長100mm／300mm）

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	3	0.31～0.60	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	10.1～15.0	2.54	30	75	4.06	-	12.5	20.1～30	3.1～5	1.01	0.43	1個
片側プローブ	[球状（SR）] 球状（SR）	50.1～100.0	1.1～2.6	3	0.91～1.20	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	10.1～15.0	2.54	30	75	4.06	-	12.5	20.1～30	3.1～5	1.01	1.01	1個
片側プローブ	三角錐	50.1～100.0	1.1～2.6	3	1.51～2.00	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	10.1～15.0	2.54	30	75	4.06	-	12.5	20.1～30	3.1～5	1.01	1.52	1個
片側プローブ	ワッフル	50.1～100.0	3.0～4.5	3	0.91～1.20	銅合金	ニッケル下地金メッキ仕上	-	-	～1.00	15.1～20.0	4.3	20	71	6.3	-	15.2	10.1～20	5.1～8	0.93	1.2	1個
片側プローブ	[球状（SR）] 球状（SR）	100.1～150.0	3.0～4.5	3	0.61～0.90	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	15.1～20.0	4	40	110	6	-	15.3	30.1～50	5.1～8	1.07	0.82	1個
片側プローブ	[球状（SR）] 球状（SR）	100.1～150.0	3.0～4.5	3	1.21～1.50	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	15.1～20.0	4	40	110	6	-	15.3	30.1～50	5.1～8	1.07	1.3	1個
片側プローブ	ストレートクラウン	100.1～150.0	3.0～4.5	3	0.61～0.90	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	15.1～20.0	4	40	110	6	-	15.3	30.1～50	5.1～8	1.07	0.82	1個
片側プローブ	ワッフル	100.1～150.0	3.0～4.5	3	1.21～1.50	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	15.1～20.0	4	40	110	6	-	15.3	30.1～50	5.1～8	1.07	1.3	1個
リセプタクル	-	-	-	-	-	-	-	[円筒] 円筒	1.01～1.50	1.01～1.50	15.1～20.0	-	-	-	-	1.5	18.1	-	-	1.42	-	1個
リセプタクル	-	-	-	-	-	-	-	半円筒	1.01～1.50	1.01～1.50	15.1～20.0	-	-	-	-	1.5	18.1	-	-	1.42	-	1個
リセプタクル	-	-	-	-	-	-	-	[円筒] 円筒	1.01～1.50	1.01～1.50	10.1～15.0	-	-	-	-	1.42	12.94	-	-	1.42	-	1個
リセプタクル	-	-	-	-	-	-	-	[ピン] ピン	1.01～1.50	1.01～1.50	15.1～20.0	-	-	-	-	1.33	17.2	-	-	1.33	-	1個
リセプタクル	-	-	-	-	-	-	-	半円筒	1.01～1.50	1.01～1.50	10.1～15.0	-	-	-	-	1.42	12.94	-	-	1.42	-	1個
リセプタクル	-	-	-	-	-	-	-	半円筒	1.01～1.50	1.01～1.50	15.1～20.0	-	-	-	-	1.33	17.2	-	-	1.33	-	1個

通常単価(税別) (税込単価)	通常出荷日

480円 ( 528円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
510円382円 ( 420円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
296円 ( 326円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
296円 ( 326円 )	在庫品1日目当日出荷可能
155円 ( 171円 )	在庫品1日目当日出荷可能
296円 ( 326円 )	在庫品1日目当日出荷可能
204円 ( 224円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 1.905mm。【バレル・リセプタクル材質】銅合金

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
