精研

プローブ SLシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 197円～380円

税込単価: 217円～418円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SAシリーズ

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SVシリーズ

通常価格(税別)： 189円 (税込価格：208円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ 2.00mm。・プランジャ材質：銅合金。

詳細情報を確認する

取付ピッチ (mm)
2
バレル/リセプタクル外径（範囲） (mm)
1.01～1.50
バレル/リセプタクル材質
銅合金
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プローブラインナップ

ソケットラインナップ

製品仕様

対応ピッチ：2.0mm
許容電流：3A

【材質・表面処理】
プランジャー：外形図参照
パイプ：BS／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：BS／Ni下地+Au仕上

片側プローブ

型番	スプリング圧	使用st	フルst
型番	初期	4mm	6mm
SL-2,SL-3S,SL-4S,SL-5,SL-5C,SL-5S	30g	150g	220g

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[ニードル] ニードル	100.1～150.0	5.0～6.5	3	0.61～0.90	銅合金	ニッケル下地金メッキ仕上	-	-	20.1～25.0	6	30	150	8	-	24.6	20.1～30	5.1～8	1.15	0.9	1個
片側プローブ	カップ	100.1～150.0	5.0～6.5	3	0.91～1.20	銅合金	ニッケル下地金メッキ仕上	-	-	20.1～25.0	6	30	150	8	-	24.6	20.1～30	5.1～8	1.15	1.2	1個
片側プローブ	ストレートクラウン	100.1～150.0	5.0～6.5	3	0.61～0.90	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	20.1～25.0	6	30	150	8	-	24.6	20.1～30	5.1～8	1.15	0.9	1個
片側プローブ	ストレートクラウン	100.1～150.0	5.0～6.5	3	0.91～1.20	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	20.1～25.0	6	30	150	8	-	24.6	20.1～30	5.1～8	1.15	1.2	1個
片側プローブ	ワッフル	100.1～150.0	5.0～6.5	3	0.91～1.20	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	20.1～25.0	6	30	150	8	-	24.6	20.1～30	5.1～8	1.15	1.2	1個
リセプタクル	-	-	-	-	-	-	-	ラッピング	1.01～1.50	30.1～	-	-	-	-	1.45	30.4	-	-	1.45	-	50個
リセプタクル	-	-	-	-	-	-	-	[円筒] 円筒	1.01～1.50	20.1～25.0	-	-	-	-	1.45	22.4	-	-	1.45	-	1個
リセプタクル	-	-	-	-	-	-	-	半円筒	1.01～1.50	20.1～25.0	-	-	-	-	1.45	22.4	-	-	1.45	-	1個

通常単価(税別) (税込単価)	通常出荷日

380円 ( 418円 )	在庫品1日目当日出荷可能
361円 ( 397円 )	在庫品1日目当日出荷可能
375円 ( 413円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	9日目
197円 ( 217円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 2.00mm。・プランジャ材質：銅合金。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

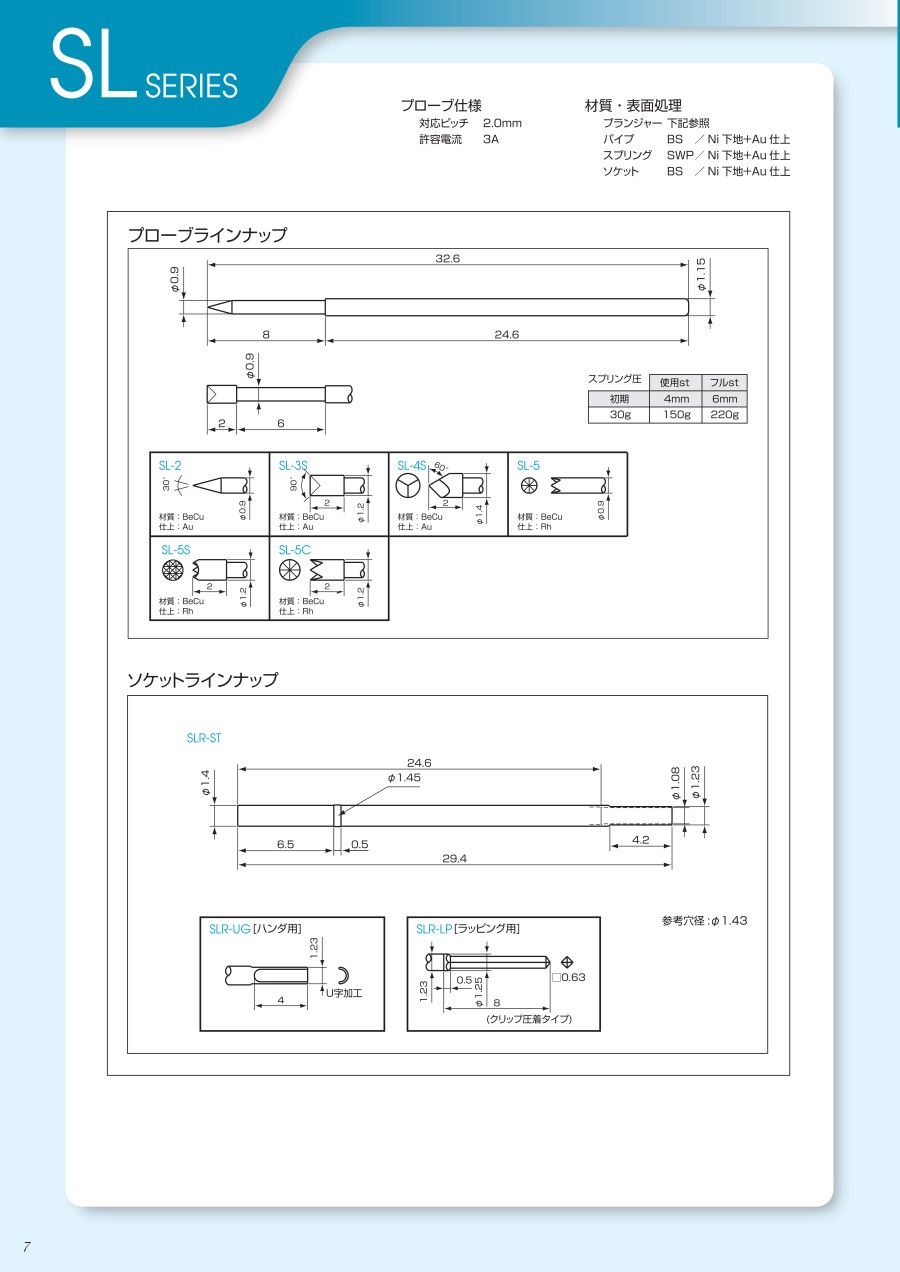

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
