精研

プローブ SVシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 189円～422円

税込単価: 208円～464円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SAシリーズ

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SLシリーズ

通常価格(税別)： 197円 (税込価格：217円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ 2.54mm。・プランジャ材質：銅合金。

詳細情報を確認する

取付ピッチ (mm)
2.54
バレル/リセプタクル材質
銅合金
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

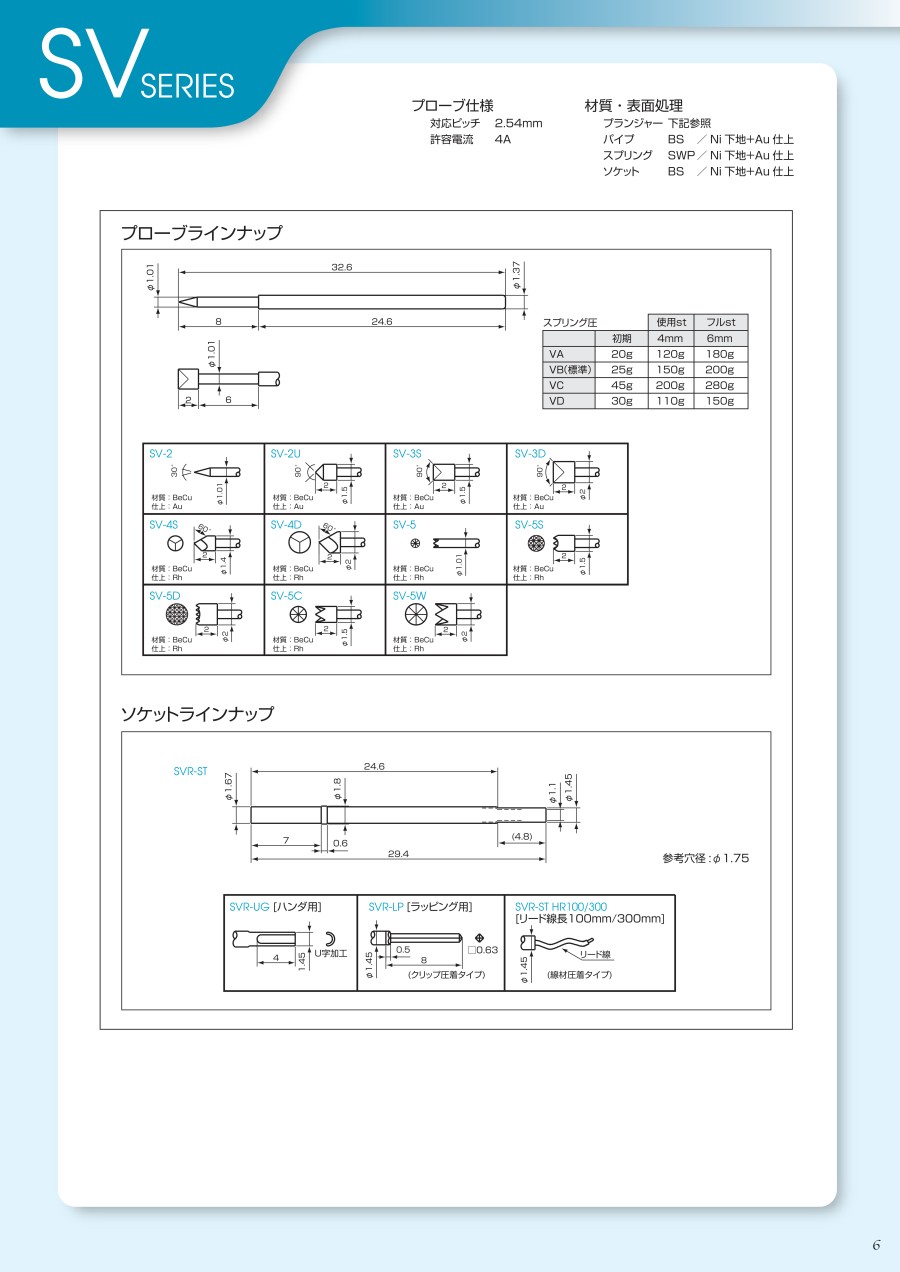

外形図

プローブラインナップ

ソケットラインナップ

製品仕様

対応ピッチ：2.54mm
許容電流：4A

【材質・表面処理】
プランジャー：外形図参照
パイプ：BS／Ni下地+Au仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：BS／Ni下地+Au仕上

片側プローブ

型番	スプリング圧		使用st	フルst
型番	-	初期	4mm	6mm
SV-2,SV-2U,SV-3D,SV-3S SV-4D,SV-4S,SV-5,SV-5C,SV-5D,SV-5S,SV-5W	VA	20g	120g	180g
	VB（標準）	25g	150g	200g
	VC	45g	200g	280g
	VD	30g	110g	150g

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[ニードル] ニードル	100.1～150.0	5.0～6.5	4	1.21～1.50	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	1.5	1個
片側プローブ	カップ	100.1～150.0	5.0～6.5	4	1.51～2.00	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	2	1個
片側プローブ	カップ	100.1～150.0	5.0～6.5	4	1.21～1.50	銅合金	ニッケル下地金メッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	1.5	1個
片側プローブ	三角錐	100.1～150.0	5.0～6.5	4	1.21～1.50	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	1.4	1個
片側プローブ	ストレートクラウン	100.1～150.0	5.0～6.5	4	0.91～1.20	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	1.01	1個
片側プローブ	ストレートクラウン	100.1～150.0	5.0～6.5	4	1.21～1.50	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	1.5	1個
片側プローブ	ワッフル	100.1～150.0	5.0～6.5	4	1.51～2.00	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	2	1個
片側プローブ	ワッフル	100.1～150.0	5.0～6.5	4	1.21～1.50	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	1.5	1個
片側プローブ	ストレートクラウン	100.1～150.0	5.0～6.5	4	1.51～2.00	銅合金	ニッケルメッキ下地ロジウムメッキ仕上	-	-	1.01～1.50	20.1～25.0	6	25	150	8	-	24.6	20.1～30	5.1～8	1.37	2	1個
リセプタクル	-	-	-	-	-	-	-	ラッピング	1.51～2.00	1.51～2.00	25.1～30.0	-	-	-	-	1.8	29.8	-	-	1.8	-	50個
リセプタクル	-	-	-	-	-	-	-	[円筒] 円筒(ハンダ用)	1.51～2.00	1.51～2.00	20.1～25.0	-	-	-	-	1.8	21.8	-	-	1.8	-	1個

通常単価(税別) (税込単価)	通常出荷日

390円 ( 429円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
346円 ( 381円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
361円 ( 397円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
422円 ( 464円 )	在庫品1日目当日出荷可能
422円 ( 464円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	在庫品1日目当日出荷可能
209円 ( 230円 )	9日目
189円 ( 208円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 2.54mm。・プランジャ材質：銅合金。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
