未確定：候補が5型番あります。

種類
- 片側プローブ
- リセプタクル
プロープ先端形状
ニードル
ニードル
ストレートクラウン
ワッフル
スプリング圧［2/3ストローク］（範囲）(gf)
~mm
- 200.1～300.0
ストローク量（範囲）(mm)
~mm
- 9.6～
許容電流(A)
~mm
- 5
プランジャ外径(mm)
~mm
- 1.51～2.00
- 2.10～
プランジャ材質
~mm
- 銅合金
- 炭素鋼
プランジャ表面処理
~mm
- ニッケルメッキ
リセプタクル末端形状
円筒
円筒
円筒(ハンダ用)
リセプタクル最外径（範囲）(mm)
~mm
- 2.01～3.00
- 3.01～
バレル/リセプタクル外径（範囲）(mm)
~mm
- 2.01～3.00
- 3.01～
ストローク量(mm)
~mm
- 12
初期スプリング圧(gf)
~mm
- 60
スプリング圧［2/3ストローク］(gf)
~mm
- 280
プランジャ長さ L1(mm)
~mm
- 20
リセプタクル最外径 D(φ)
~mm
- 3.8
バレル・リセプタクル長さ L2(mm)
~mm
- 35
- 40
初期スプリング圧（範囲）(gf)
~mm
- 50.1～100
プランジャ長さ（範囲）(mm)
~mm
- 15.1～
バレル・リセプタクル外径(mm)
~mm
- 3
- 3.6
プランジャ外径(mm)
~mm
- 2
- 3
タイプ
~mm
- SW
- SWR
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 9日以内

精研

プローブ SWシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 228円～542円

税込単価: 251円～596円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SAシリーズ

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

精研

プローブ SVシリーズ

通常価格(税別)： 189円 (税込価格：208円)

通常出荷日：在庫品1日目

【特長】・対応ピッチ 4.75mm。・プランジャ材質：炭素鋼/銅合金。

詳細情報を確認する

取付ピッチ (mm)
4.75
バレル/リセプタクル長さ（範囲） (mm)
30.1～
バレル/リセプタクル材質
銅合金
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

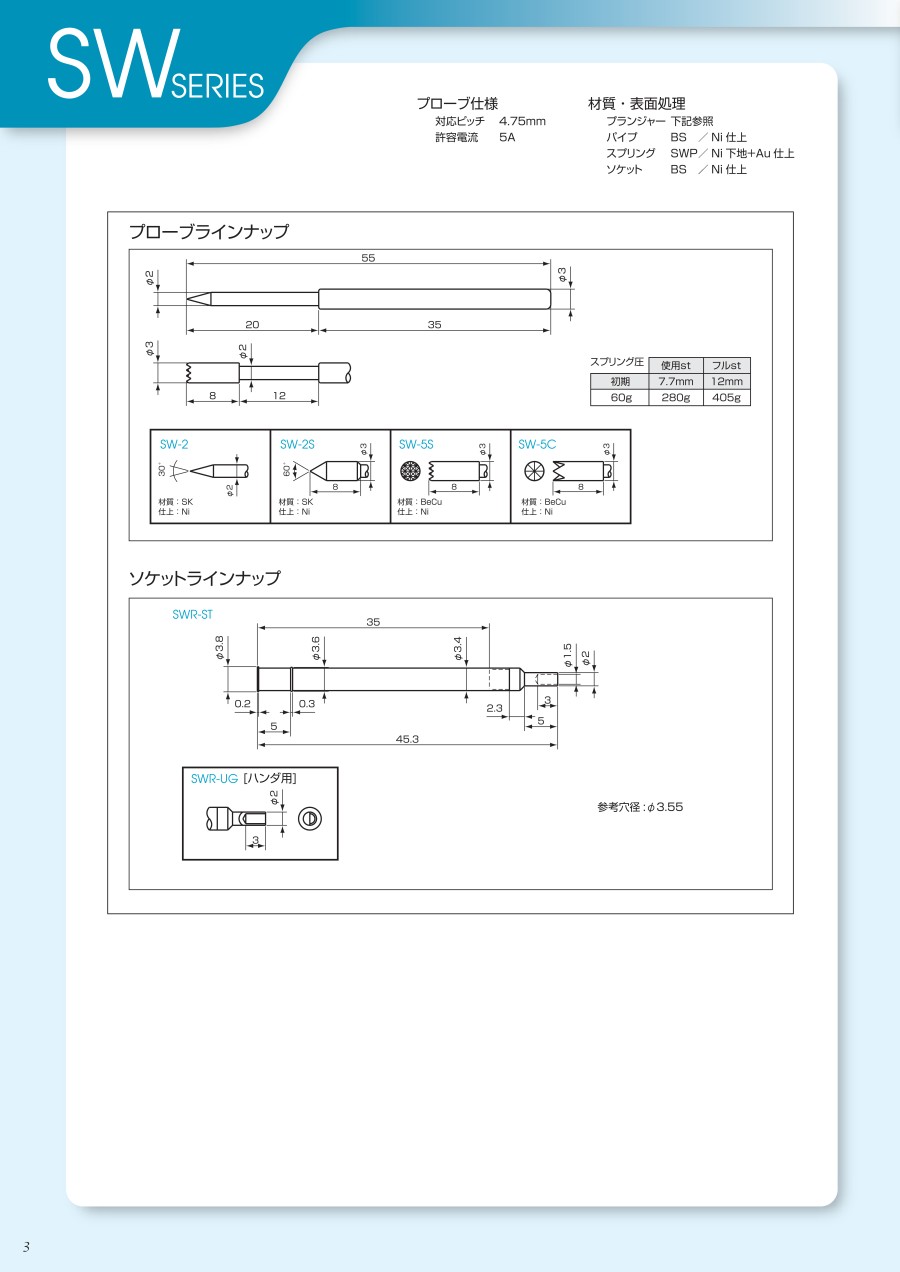

外形図

プローブラインナップ

ソケットラインナップ

製品仕様

対応ピッチ：4.75mm
許容電流：5A

【材質・表面処理】
プランジャー：外形図参照
パイプ：BS／Ni仕上
スプリング：SWP／Ni下地+Au仕上
ソケット：BS／Ni仕上

片側プローブ

型番	スプリング圧	使用st	フルst
型番	初期	7.7mm	12mm
SW-2,SW-2S,SW-5C,SW-5S	60g	280g	405g

型番リスト

表示件数

型番

種類

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

初期スプリング圧（範囲）

(gf)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

片側プローブ	[ニードル] ニードル	200.1～300.0	9.6～	5	1.51～2.00	炭素鋼	ニッケルメッキ	-	2.01～3.00	2.01～3.00	12	60	280	20	-	35	50.1～100	15.1～	3	2	1個
片側プローブ	ストレートクラウン	200.1～300.0	9.6～	5	2.10～	銅合金	ニッケルメッキ	-	2.01～3.00	2.01～3.00	12	60	280	20	-	35	50.1～100	15.1～	3	3	50個
片側プローブ	ワッフル	200.1～300.0	9.6～	5	2.10～	銅合金	ニッケルメッキ	-	2.01～3.00	2.01～3.00	12	60	280	20	-	35	50.1～100	15.1～	3	3	1個
リセプタクル	-	-	-	-	-	-	-	[円筒] 円筒	3.01～	3.01～	-	-	-	-	3.8	40	-	-	3.6	-	1個
リセプタクル	-	-	-	-	-	-	-	[円筒] 円筒(ハンダ用)	3.01～	3.01～	-	-	-	-	3.8	40	-	-	3.6	-	1個

通常単価(税別) (税込単価)	通常出荷日

529円 ( 582円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	9日目
542円 ( 596円 )	在庫品1日目当日出荷可能
251円 ( 276円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・対応ピッチ 4.75mm。・プランジャ材質：炭素鋼/銅合金。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
