INGUN

高電流プローブ HSS-120シリーズ

高電流プローブ HSS-120シリーズ
  • バレル/リセプタクル 材質
    銅合金
  • 特性
    高電流対応
  • 使用温度範囲 (℃)
    -100〜+200

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
数量：

商品情報

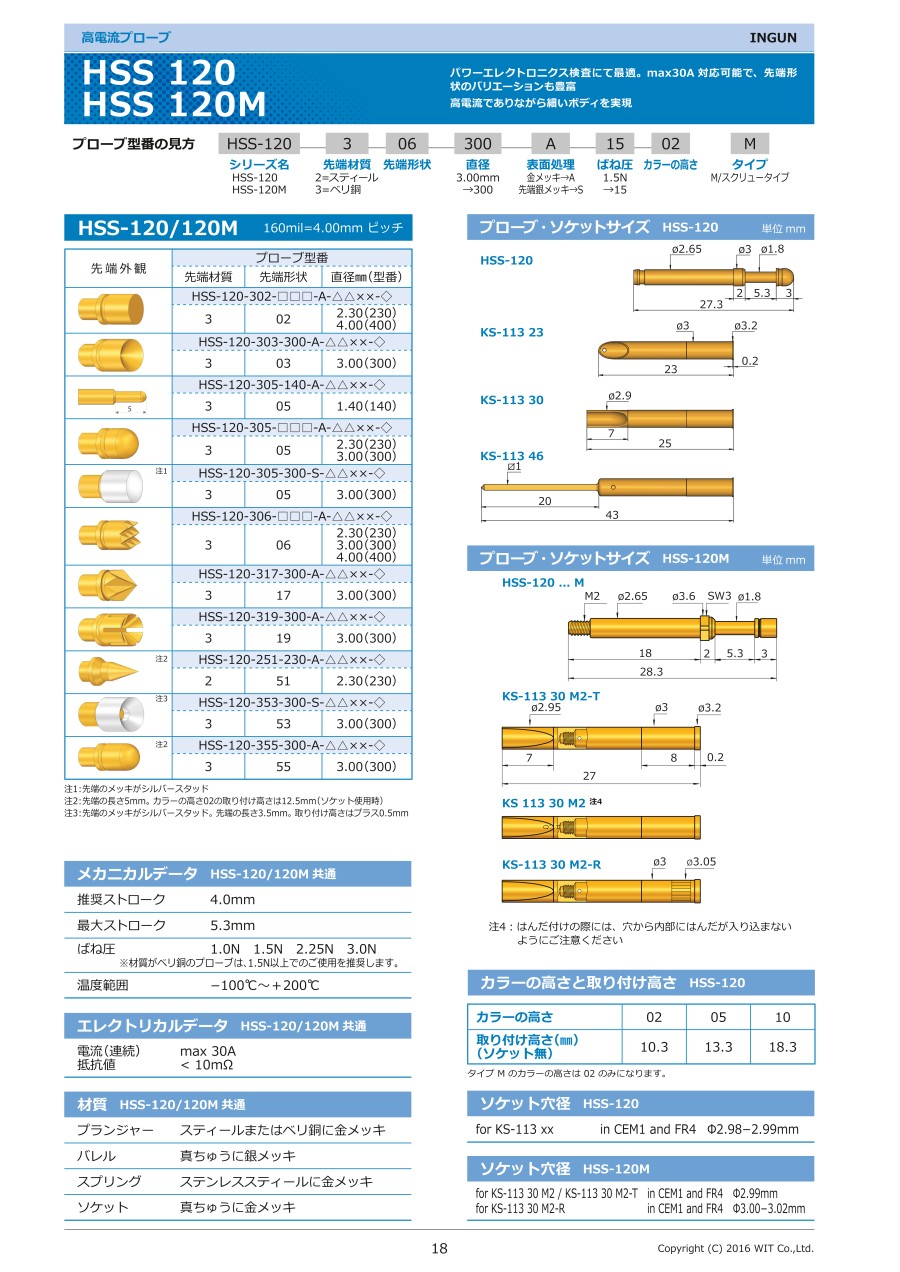

外形図

プローブ・ソケットサイズ HSS-120

プローブ・ソケットサイズ HSS-120M

高電流プローブ HSS-120シリーズ プローブ・ソケットサイズ HSS-120外形図
高電流プローブ HSS-120シリーズ プローブ・ソケットサイズ HSS-120M外形図

注4: はんだ付けの際には、穴から内部にはんだが入り込まないようにご注意ください

製品仕様

メカニカルデータ
HSS-120/120M共通		推奨ストローク4.0mm
最大ストローク5.3mm
ばね圧1.0N 1.5N 2.25N 3.0N
※材質がべリ銅のプローブは、1.5N以上でのご使用を推奨します。
温度範囲-100℃～+200℃
エレクトリカルデータ
HSS-120/120M共通		電流（連続）max 30A
抵抗値<10mΩ
材質
HSS-120/120M共通		プランジャースティールまたはベリ銅に金メッキ
バレル真ちゅうに銀メッキ
スプリングステンレススティールに金メッキ
ソケット真ちゅうに金メッキ
ソケット穴径 HSS-120for KS-113xxin CEM1 and FR4 φ2.98-2.99mm
ソケット穴径 HSS-120Mfor KS-113 30 M2/KS-113 20 M2-Tin CEM1 and FR4 φ2.99mm
for KS-113 30 M2-Rin CEM1 and FR4 φ3.00-3.02mm

型番リスト

表示件数
  • 1
    • 型番
    HSS-120 305 300 A 1502
    HSS-120 306 300 A 1502
    HSS-120 306 300 A 1502 M
    HSS-120 306 400 A 1502
    HSS-120 317 300 A 1502 M
    KS-113 23
    KS-113 30

    種類

    取付ピッチ

    (mm)

    プロープ 先端形状

    スプリング圧［2/3ストローク］（範囲）

    (gf)

    ストローク量（範囲）

    (mm)

    許容電流

    (A)

    プランジャ 外径

    (mm)

    プランジャ 材質

    プランジャ 表面処理

    リセプタクル 末端形状

    リセプタクル 最外径（範囲）

    (mm)

    バレル/リセプタクル 外径（範囲）

    (mm)

    バレル/リセプタクル 長さ（範囲）

    (mm)

    ストローク量

    (mm)

    スプリング圧［2/3ストローク］

    (gf)

    プランジャ長さ L1

    (mm)

    リセプタクル最外径 D

    (φ)

    バレル・リセプタクル長さ L2

    (mm)

    ばね圧

    (N)

    抵抗値

    (mΩ)

    プランジャ長さ（範囲）

    (mm)

    バレル・リセプタクル外径

    (mm)

    プランジャ外径

    (mm)

    		最小発注数量
    [片側プローブ] プレスインタイプ
    4
    球状（SR）
    150.1～200.0
    3.0～4.5
    30
    2.10～
    [銅合金] ベリリウム銅
    金メッキ
    -
    -
    2.01～3.00
    15.1～20.0
    4
    153.1
    8.3
    -
    19
    1.5
    10
    8.1～12
    2.65
    3.0
    1個
    [片側プローブ] プレスインタイプ
    4
    [ワッフル] セレーテッド
    150.1～200.0
    3.0～4.5
    30
    2.10～
    [銅合金] ベリリウム銅
    金メッキ
    -
    -
    2.01～3.00
    15.1～20.0
    4
    153.1
    8.3
    -
    19
    1.5
    10
    8.1～12
    2.65
    3.0
    1個
    [片側プローブ] スクリュータイプ
    4
    [ワッフル] セレーテッド
    150.1～200.0
    3.0～4.5
    30
    2.10～
    [銅合金] ベリリウム銅
    金メッキ
    -
    -
    2.01～3.00
    15.1～20.0
    4
    153.1
    8.3
    -
    20
    1.5
    10
    8.1～12
    2.65
    3.0
    1個
    [リセプタクル] プレスインタイプ
    4
    [ワッフル] セレーテッド
    150.1～200.0
    3.0～4.5
    30
    2.10～
    [銅合金] ベリリウム銅
    金メッキ
    -
    -
    2.01～3.00
    15.1～20.0
    4
    153.1
    8.3
    -
    19
    1.5
    10
    8.1～12
    2.65
    4.0
    1個
    [片側プローブ] スクリュータイプ
    4
    六角星形
    150.1～200.0
    3.0～4.5
    30
    2.10～
    [銅合金] ベリリウム銅
    金メッキ
    -
    -
    2.01～3.00
    15.1～20.0
    4
    153.1
    8.3
    -
    20
    1.5
    10
    8.1～12
    2.65
    3.0
    1個
    [リセプタクル] プレスインタイプ
    -
    -
    -
    -
    -
    -
    -
    -
    円筒
    3.01～
    2.01～3.00
    20.1～25.0
    -
    -
    -
    3.2
    22.8
    -
    -
    -
    3
    -
    1個
    [リセプタクル] プレスインタイプ
    -
    -
    -
    -
    -
    -
    -
    -
    半円筒
    3.01～
    2.01～3.00
    20.1～25.0
    -
    -
    -
    3.2
    24.8
    -
    -
    -
    2.9
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,132円
    ( 2,345円 )
    在庫品1日目当日出荷可能
    2,134円
    ( 2,347円 )
    在庫品1日目当日出荷可能
    2,062円
    ( 2,268円 )
    在庫品1日目当日出荷可能
    1,562円
    ( 1,718円 )
    16日目
    2,564円
    ( 2,820円 )
    16日目
    443円
    ( 487円 )
    在庫品1日目当日出荷可能
    442円
    ( 486円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・パワーエレクトロニクス検査にて最適
    ・max30A対応可能で、先端形状のバリエーションも豊富
    ・高電流でありながら細いボディを実現

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
