INGUN

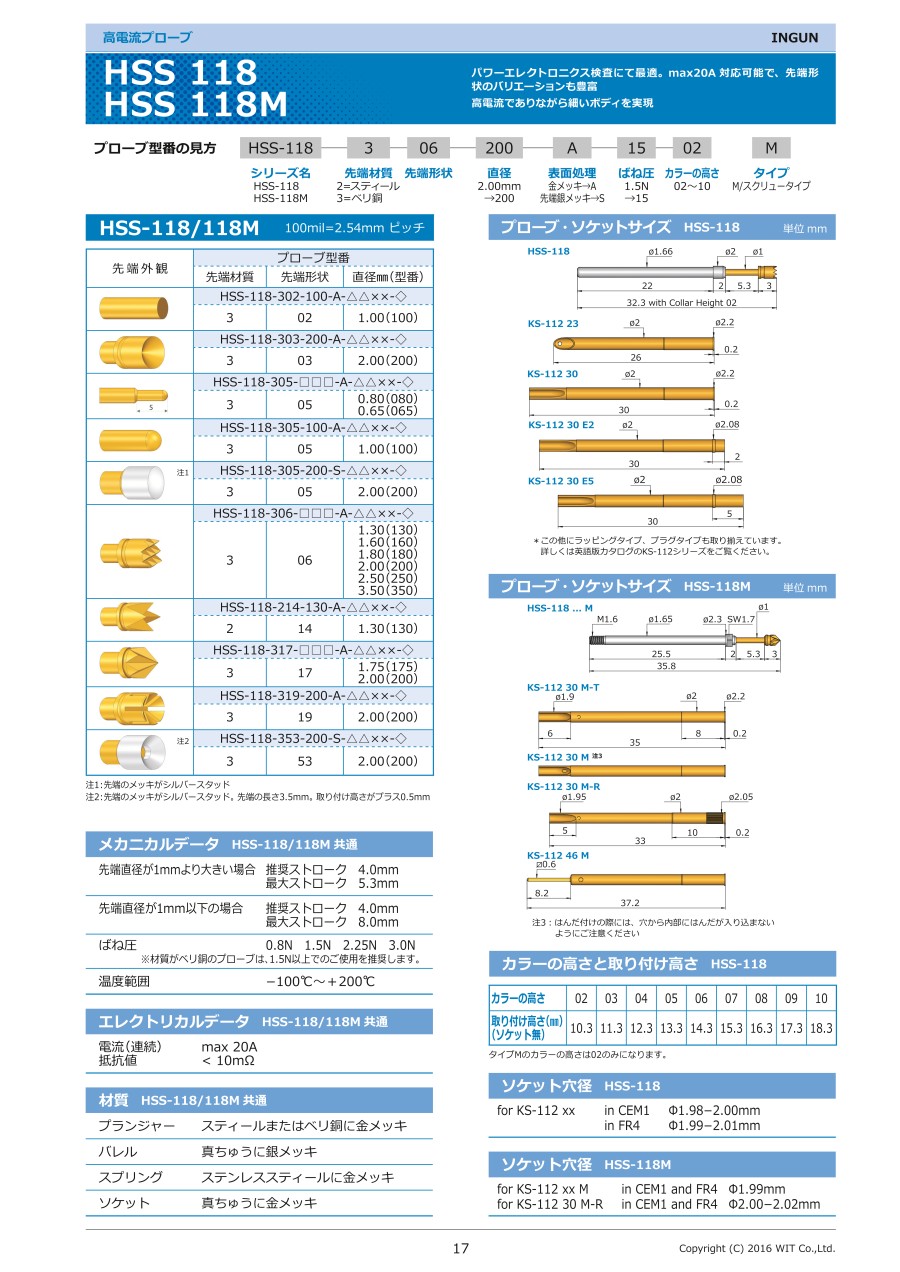

高電流プローブ HSS-118シリーズ

高電流プローブ HSS-118シリーズ
  • バレル/リセプタクル 外径（範囲） (mm)
    1.51～2.00
  • バレル/リセプタクル 材質
    銅合金
  • 特性
    高電流対応
  • 使用温度範囲 (℃)
    -100～+200

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
数量：

商品情報

外形図

プローブ・ソケットサイズ HSS-118

プローブ・ソケットサイズ HSS-118M

高電流プローブ HSS-118シリーズ プローブ・ソケットサイズ HSS-118外形図
高電流プローブ HSS-118シリーズ プローブ・ソケットサイズ HSS-118M外形図

注3: はんだ付けの際には、穴から内部にはんだが入り込まないようにご注意ください

製品仕様

メカニカルデータ
HSS-118/118M共通		先端直径が1mmより大きい場合推奨ストローク4.0mm
最大ストローク5.3mm
先端直径が1mm以下の場合推奨ストローク4.0mm
最大ストローク8.0mm
ばね圧0.8N 1.5N 2.25N 3.0N
※材質がべリ銅のプローブは、1.5N以上でのご使用を推奨します。
温度範囲-100℃～+200℃
エレクトリカルデータ
HSS-118/118M共通		電流（連続）max 20A
抵抗値<10mΩ
材質
HSS-118/118M共通		プランジャースティールまたはベリ銅に金メッキ
バレル真ちゅうに銀メッキ
スプリングステンレススティールに金メッキ
ソケット真ちゅうに金メッキ
ソケット穴径 HSS-118for KS-112xxin CEM1 φ1.98-2.00mm
in FR4 φ1.99-2.01mm
ソケット穴径 HSS-118Mfor KS-112 xx Min CEM1 and FR4 φ1.99mm
for KS-112 30 M-Rin CEM1 and FR4 φ2.00-2.02mm

型番リスト

表示件数
  • 1
    • 型番
    HSS-118 306 200 A 1502
    HSS-118 306 200 A 2202
    KS-112 30
    KS-112 30 E5

    種類

    取付ピッチ

    (mm)

    プロープ 先端形状

    スプリング圧［2/3ストローク］（範囲）

    (gf)

    ストローク量（範囲）

    (mm)

    許容電流

    (A)

    プランジャ 外径

    (mm)

    プランジャ 材質

    プランジャ 表面処理

    リセプタクル 末端形状

    リセプタクル 最外径（範囲）

    (mm)

    バレル/リセプタクル 長さ（範囲）

    (mm)

    ストローク量

    (mm)

    スプリング圧［2/3ストローク］

    (gf)

    プランジャ長さ L1

    (mm)

    リセプタクル最外径 D

    (φ)

    バレル・リセプタクル長さ L2

    (mm)

    ばね圧

    (N)

    抵抗値

    (mΩ)

    プランジャ長さ（範囲）

    (mm)

    バレル・リセプタクル外径

    (mm)

    プランジャ外径

    (mm)

    		最小発注数量
    [片側プローブ] プレスインタイプ
    2.54
    [ワッフル] セレーテッド
    150.1～200.0
    3.0～4.5
    20
    1.51～2.00
    [銅合金] ベリリウム銅
    金メッキ
    -
    -
    20.1～25.0
    4
    153.1
    8.3
    -
    24
    1.5
    10
    8.1～12
    1.66
    2.0
    1個
    [片側プローブ] プレスインタイプ
    2.54
    [ワッフル] セレーテッド
    200.1～300.0
    3.0～4.5
    20
    1.51～2.00
    [銅合金] ベリリウム銅
    金メッキ
    -
    -
    20.1～25.0
    4
    229.6
    8.3
    -
    24
    2.25
    10
    8.1～12
    1.66
    2.0
    1個
    [リセプタクル] プレスインタイプ
    -
    -
    -
    -
    -
    -
    -
    -
    半円筒
    2.01～3.00
    25.1～30.0
    -
    -
    -
    2.2
    29.8
    -
    -
    -
    2.0
    -
    1個
    [リセプタクル] プレスインタイプ
    -
    -
    -
    -
    -
    -
    -
    -
    半円筒
    2.01～3.00
    25.1～30.0
    -
    -
    -
    2.08
    30
    -
    -
    -
    2.0
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,132円
    ( 2,345円 )
    在庫品1日目当日出荷可能
    2,133円
    ( 2,346円 )
    在庫品1日目当日出荷可能
    388円
    ( 427円 )
    在庫品1日目当日出荷可能
    202円
    ( 222円 )
    16日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・パワーエレクトロニクス検査にて最適
    ・max20A対応可能で
    ・高電流でありながら細いボディを実現

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
