INGUN

スタンダードプローブ GKS-100シリーズ

Name: スタンダードプローブ GKS-100シリーズ
Brand: INGUN
SKU: 221006350469
Rating: 4.4 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): 110円～822円

税込単価: 121円～904円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

スタンダードプローブ GKS-075シリーズ

4.5

通常価格(税別)： 146円 (税込価格：161円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

エナジータイププローブ E-100シリーズ

通常価格(税別)： 333円 (税込価格：366円)

通常出荷日：在庫品1日目

【特長】・ピッチ100mil、先端形状・バネ圧等豊富なラインナップ。・フラック...

詳細情報を確認する

特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
※商品画像は代表画像となっております。

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プローブサイズ

ソケットサイズ

製品仕様


メカニカルデータ	推奨ストローク	4.3mm
	最大ストローク	6.35mm
	ばね圧（推奨ストローク時）	0.6N 1.0N 1.5N 2.0N 2.25N 3.0N 4.0N
	温度範囲	-40℃～+80℃ *ばね圧1.5N・2.0N・3.0Nは-100℃～+200℃まで対応可能なタイプがあります。またオプションL付のプローブは、GKS-100-291-090とGKS-100-307-090のバネ圧1.5N、2N、3Nのみ対応。 E付は対応していません。（型番の後ろに「C」がつきます）
材質	プランジャー	べリ銅またはスティールに金メッキ
	バレル	ニッケルシルバーまたはブロンズに金メッキ
	スプリング	スティールに金メッキ C付/ステンレススティール
	ソケット	ニッケルシルバーに金メッキラッピング部分/真ちゅうに金メッキ SS付/ステンレススティール
エレクトリカルデータ	電流（連続）	5-8A
エレクトリカルデータ	抵抗値	<20mΩ C付/ <100mΩ
ソケット穴径	ソケット型番にJPが付いているタイプの治具穴径はプレスリングを埋め込む場合、φ1.70となります。ソケッ卜を打ち込む板の材質やドリル等のご使用条件により推奨穴径は変わりますので、ご使用前に必ず試作穴でソケットと径のご確認をお願いします。

型番リスト

表示件数

型番

種類

取付ピッチ

(mm)

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

バレル/リセプタクル材質

ストローク量

(mm)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

ばね圧

(N)

抵抗値

(mΩ)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

[片側プローブ] 片側プローブ	2.54	[ニードル] 円すい一本針型	200.1～300.0	3.0～4.5	8	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	0.9	1個
[片側プローブ] 片側プローブ	2.54	[ニードル] 円すい一本針型	300.1～	3.0～4.5	8	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	0.9	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	8	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	0.5	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	300.1～	3.0～4.5	8	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	0.5	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	8	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	0.8	100個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	8	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.06	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	300.1～	3.0～4.5	8	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.06	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.3	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	300.1～	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	六角星形	200.1～300.0	3.0～4.5	8	1.51～2.00	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.7	1個
[片側プローブ] 片側プローブ	2.54	[カップ] カップ（十字切れ込み）	100.1～150.0	3.0～4.5	8	1.51～2.00	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	102	8.4	-	25	1.0	20	8.1～12	1.37	1.8	100個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 6ポイントクラウン型、センターに1ポイント（セルフクリーニング）	200.1～300.0	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.3	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 6ポイントクラウン型、センターに1ポイント（セルフクリーニング）	300.1～	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.3	100個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 6ポイントクラウン型、センターに1ポイント（セルフクリーニング）	200.1～300.0	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.5	100個
[片側プローブ] 片側プローブ	2.54	[三角錐] 鋭角三角すい	200.1～300.0	3.0～4.5	8	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	0.9	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 8ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	[ストレートクラウン] 8ポイントクラウン型（セルフクリーニング）	300.1～	3.0～4.5	8	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	[テーパクラウン] 3ポイントテーパクラウン（セルフクリーニング）	200.1～300.0	3.0～4.5	8	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	0.5	1個
[片側プローブ] 片側プローブ	2.54	[テーパクラウン] 3ポイントテーパクラウン（セルフクリーニング）	300.1～	3.0～4.5	8	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	0.5	100個
[片側プローブ] 片側プローブ	2.54	[四角錐] ダイヤモンドヘッド（鋭角四角すい）	200.1～300.0	3.0～4.5	8	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	0.9	1個
[片側プローブ] 片側プローブ	2.54	[四角錐] ダイヤモンドヘッド（鋭角四角すい）	300.1～	3.0～4.5	8	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	0.9	1個
[片側プローブ] 片側プローブ	2.54	[三本針] 針型	200.1～300.0	3.0～4.5	8	1.51～2.00	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.6	1個
[片側プローブ] 片側プローブ	2.54	[三本針] 針型	300.1～	3.0～4.5	8	1.51～2.00	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.6	1個
[片側プローブ] 片側プローブ	2.54	[四角錐] ダイヤモンドヘッド（鈍角四角すい）	200.1～300.0	3.0～4.5	8	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	0.9	100個
[片側プローブ] 片側プローブ	2.54	フラット	300.1～	3.0～4.5	8	1.21～1.50	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	[カップ] カップ	200.1～300.0	3.0～4.5	8	1.21～1.50	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	球状（SR）	300.1～	3.0～4.5	8	0.61～0.90	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	0.9	1個
[片側プローブ] 片側プローブ	2.54	[ワッフル] セレーテッド	200.1～300.0	3.0～4.5	8	1.21～1.50	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.3	1個
[片側プローブ] 片側プローブ	2.54	[ワッフル] セレーテッド	200.1～300.0	3.0～4.5	8	1.21～1.50	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	[ワッフル] セレーテッド	300.1～	3.0～4.5	8	1.21～1.50	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	[ワッフル] セレーテッド	200.1～300.0	3.0～4.5	8	1.51～2.00	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	2.0	1個
[片側プローブ] 片側プローブ	2.54	[ワッフル] セレーテッド	200.1～300.0	3.0～4.5	8	2.10～	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	3.0	1個
[片側プローブ] 片側プローブ	2.54	[三角錐] 鈍角三角すい	200.1～300.0	3.0～4.5	8	1.21～1.50	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	204.1	8.4	-	25	2.0	20	8.1～12	1.37	1.5	1個
[片側プローブ] 片側プローブ	2.54	[三角錐] 鈍角三角すい	300.1～	3.0～4.5	8	1.21～1.50	[銅合金] ベリリウム銅	金メッキ	-	-	1.01～1.50	20.1～25.0	銅合金	4.3	306.1	8.4	-	25	3.0	20	8.1～12	1.37	1.5	1個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	半円筒	1.51～2.00	1.51～2.00	20.1～25.0	銅合金	-	-	-	1.8	22.4	-	-	-	1.67	-	1個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	ラッピング	1.51～2.00	1.51～2.00	30.1～	銅合金	-	-	-	1.8	32.4	-	-	-	1.67	-	1個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	円筒	1.51～2.00	1.51～2.00	20.1～25.0	ステンレス	-	-	-	1.8	22.4	-	-	-	1.67	-	1個

通常単価(税別) (税込単価)	通常出荷日

285円 ( 314円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
318円 ( 350円 )	在庫品1日目当日出荷可能
299円 ( 329円 )	在庫品1日目当日出荷可能
463円 ( 509円 )	8日目
329円 ( 362円 )	在庫品1日目当日出荷可能
381円 ( 419円 )	在庫品1日目当日出荷可能
318円 ( 350円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
822円 ( 904円 )	在庫品1日目当日出荷可能
553円 ( 608円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	8日目
252円 ( 277円 )	在庫品1日目当日出荷可能
639円 ( 703円 )	8日目
231円 ( 254円 )	8日目
297円 ( 327円 )	在庫品1日目当日出荷可能
314円 ( 345円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	8日目
251円 ( 276円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
372円 ( 409円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	8日目
524円 ( 576円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
318円 ( 350円 )	在庫品1日目当日出荷可能
502円 ( 552円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
497円 ( 547円 )	在庫品1日目当日出荷可能
353円 ( 388円 )	在庫品1日目当日出荷可能
386円 ( 425円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	在庫品1日目当日出荷可能
175円 ( 193円 )	在庫品1日目当日出荷可能
175円 ( 193円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ピッチ100mil、先端形状・バネ圧等豊富なラインナップ。
・フラックスがたまりにくい、セルフクリーニングタイプあり。
・-100℃～200℃と広範囲の温度下で使用可能なタイプあり。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
※商品画像は代表画像となっております。

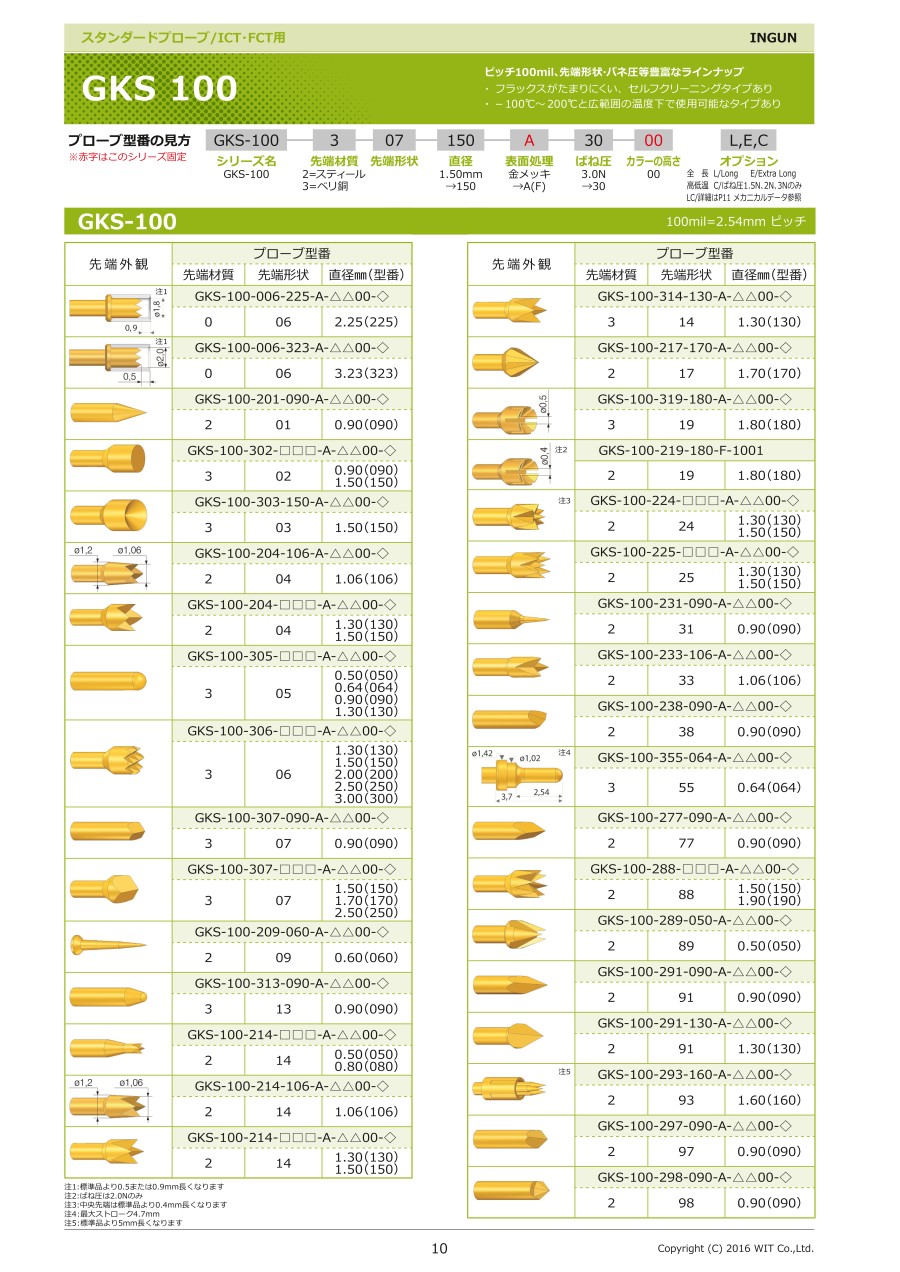

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
