メカニカル部品技術窓口

絞り込み条件

未確定：候補が29型番あります。

種類
片側プローブ
片側プローブ
リセプタクル
リセクタプル
取付ピッチ(mm)
~mm
- 1.91
プロープ先端形状
ニードル
円すい一本針型
三角錐
鈍角三角すい
球状（SR）
カップ
カップ
ストレートクラウン
4ポイントクラウン型（セルフクリーニング）
6ポイントクラウン型、センターに1ポイント（セルフクリーニング）
8ポイントクラウン型（セルフクリーニング）
テーパクラウン
3ポイントテーパクラウン（セルフクリーニング）
ワッフル
セレーテッド
四角錐
ダイヤモンドヘッド（鈍角四角すい）
ダイヤモンドヘッド（鋭角四角すい）
六角星形
スプリング圧［2/3ストローク］（範囲）(gf)
~mm
- 100.1～150.0
- 200.1～300.0
ストローク量（範囲）(mm)
~mm
- 3.0～4.5
許容電流(A)
~mm
- 4
プランジャ外径(mm)
~mm
プランジャ材質
銅合金
ベリリウム銅
炭素鋼
スチール
プランジャ表面処理
~mm
- 金メッキ
リセプタクル末端形状
リセプタクル最外径（範囲）(mm)
~mm
- 1.01～1.50
バレル/リセプタクル長さ（範囲）(mm)
~mm
バレル/リセプタクル材質
~mm
- 銅合金
- ステンレス
ストローク量(mm)
~mm
- 4.3
スプリング圧［2/3ストローク］(gf)
~mm
- 102
- 204.1
- 285.7
プランジャ長さ L1(mm)
~mm
- 7.7
リセプタクル最外径 D(φ)
~mm
- 1.45
バレル・リセプタクル長さ L2(mm)
~mm
- 22.38
- 25.4
- 32.38
ばね圧(N)
~mm
- 1.0
- 2.0
- 2.8
抵抗値(mΩ)
~mm
- 20
プランジャ長さ（範囲）(mm)
~mm
- 5.1～8
バレル・リセプタクル外径(mm)
~mm
- 1.02
- 1.32
プランジャ外径(mm)
~mm
- 0.5
- 0.64
- 1.0
- 1.2
- 1.3
タイプ
~mm
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 8日以内
- 15日以内
- 16日以内
- 21日以内

INGUN

スタンダードプローブ GKS-075シリーズ

Name: スタンダードプローブ GKS-075シリーズ
Brand: INGUN
SKU: 221006350458
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 146円～574円

税込単価: 161円～631円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

スタンダードプローブ GKS-100シリーズ

4.4

通常価格(税別)： 110円 (税込価格：121円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

高電流プローブ HSS-118シリーズ

通常価格(税別)： 202円 (税込価格：222円)

通常出荷日：在庫品1日目

【特長】・ピッチ75mil、先端形状・バネ圧等豊富なラインナップ。・フラックス...

詳細情報を確認する

バレル/リセプタクル外径（範囲） (mm)
1.01～1.50
特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。
※商品画像は代表画像となっております。

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プローブサイズ

ソケットサイズ

製品仕様


メカニカルデータ	推奨ストローク	4.3mm
	最大ストローク	6.35mm
	ばね圧（推奨ストローク時）	0.6N 1.0N 1.5N 2.0N 2.8N
	温度範囲	-40℃～+80℃ *ばね圧2.0N・2.8Nは-100℃～+200℃まで対応可能なタイプがあります。またオプションL付のプローブは、GKS-075-291のばね圧2N、2.8Nのみ対応。 E付は対応していません。（型番の後ろに「C」がつきます）
材質	プランジャー	べリ銅またはスティールに金メッキ
	バレル	ニッケルシルバーまたはブロンズに金メッキ
	スプリング	スティールに金メッキ C付/ステンレススティール
	ソケット	ニッケルシルバーに金メッキラッピング部分/真ちゅうに金メッキ SS付/ステンレススティール
エレクトリカルデータ	電流（連続）	3-4A
エレクトリカルデータ	抵抗値	<20mΩ C付/ <100mΩ
ソケット穴径	ソケット型番にJPが付いているタイプの治具穴径はプレスリングを埋め込む場合、φ1.35となります。ソケッ卜を打ち込む板の材質やドリル等のご使用条件により推奨穴径は変わりますので、ご使用前に必ず試作穴でソケットと径のご確認をお願いします。

型番リスト

表示件数

型番

種類

取付ピッチ

(mm)

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

バレル/リセプタクル材質

ストローク量

(mm)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

ばね圧

(N)

抵抗値

(mΩ)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

使用温度範囲

(℃)

最小発注数量

[片側プローブ] 片側プローブ	1.91	[ニードル] 円すい一本針型	200.1～300.0	3.0～4.5	4	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	0.64	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ニードル] 円すい一本針型	200.1～300.0	3.0～4.5	4	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	0.64	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[三角錐] 鈍角三角すい	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.2	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	0.5	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	0.5	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	0.64	-100～+200	100個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.0	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	1.0	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	六角星形	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.2	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 6ポイントクラウン型、センターに1ポイント（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.2	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 6ポイントクラウン型、センターに1ポイント（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	1.2	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 6ポイントクラウン型、センターに1ポイント（セルフクリーニング）	200.1～300.0	3.0～4.5	4	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.3	-100～+200	100個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 6ポイントクラウン型、センターに1ポイント（セルフクリーニング）	200.1～300.0	3.0～4.5	4	1.21～1.50	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	1.3	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 8ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.2	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ストレートクラウン] 8ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.91～1.20	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	1.2	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[テーパクラウン] 3ポイントテーパクラウン（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	0.5	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[テーパクラウン] 3ポイントテーパクラウン（セルフクリーニング）	200.1～300.0	3.0～4.5	4	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	0.5	-100～+200	100個
[片側プローブ] 片側プローブ	1.91	[四角錐] ダイヤモンドヘッド（鋭角四角すい）	200.1～300.0	3.0～4.5	4	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	0.64	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[四角錐] ダイヤモンドヘッド（鋭角四角すい）	200.1～300.0	3.0～4.5	4	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	285.7	7.7	-	25.4	2.8	20	5.1～8	1.02	0.64	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[四角錐] ダイヤモンドヘッド（鈍角四角すい）	200.1～300.0	3.0～4.5	4	0.61～0.90	[炭素鋼] スチール	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	0.64	-100～+200	100個
[片側プローブ] 片側プローブ	1.91	[カップ] カップ	100.1～150.0	3.0～4.5	4	0.91～1.20	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	銅合金	4.3	102	7.7	-	25.4	1.0	20	5.1～8	1.02	1.2	-100～+200	100個
[片側プローブ] 片側プローブ	1.91	[カップ] カップ	200.1～300.0	3.0～4.5	4	0.91～1.20	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.2	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	球状（SR）	200.1～300.0	3.0～4.5	4	0.61～0.90	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	0.64	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ワッフル] セレーテッド	200.1～300.0	3.0～4.5	4	0.91～1.20	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.0	-100～+200	1個
[片側プローブ] 片側プローブ	1.91	[ワッフル] セレーテッド	100.1～150.0	3.0～4.5	4	0.91～1.20	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	銅合金	4.3	102	7.7	-	25.4	1.0	20	5.1～8	1.02	1.2	-100～+200	100個
[片側プローブ] 片側プローブ	1.91	[ワッフル] セレーテッド	200.1～300.0	3.0～4.5	4	0.91～1.20	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	銅合金	4.3	204.1	7.7	-	25.4	2.0	20	5.1～8	1.02	1.2	-100～+200	1個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	半円筒	1.01～1.50	20.1～25.0	銅合金	-	-	-	1.45	22.38	-	-	-	1.32	-	-100～+200	1個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	ラッピング	1.01～1.50	30.1～	銅合金	-	-	-	1.45	32.38	-	-	-	1.32	-	-100～+200	1個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	円筒	1.01～1.50	20.1～25.0	ステンレス	-	-	-	1.45	22.38	-	-	-	1.32	-	-100～+200	1個

通常単価(税別) (税込単価)	通常出荷日

309円 ( 340円 )	在庫品1日目当日出荷可能
342円 ( 376円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	3日目
298円 ( 328円 )	在庫品1日目当日出荷可能
282円 ( 310円 )	8日目
518円 ( 570円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	21日目
298円 ( 328円 )	15日目
292円 ( 321円 )	在庫品1日目当日出荷可能
343円 ( 377円 )	在庫品1日目当日出荷可能
574円 ( 631円 )	在庫品1日目当日出荷可能
316円 ( 348円 )	8日目
274円 ( 301円 )	在庫品1日目当日出荷可能
357円 ( 393円 )	在庫品1日目当日出荷可能
283円 ( 311円 )	8日目
283円 ( 311円 )	16日目
416円 ( 458円 )	在庫品1日目当日出荷可能
533円 ( 586円 )	在庫品1日目当日出荷可能
303円 ( 333円 )	15日目
261円 ( 287円 )	16日目
362円 ( 398円 )	在庫品1日目当日出荷可能
187円 ( 206円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
146円 ( 161円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ピッチ75mil、先端形状・バネ圧等豊富なラインナップ。
・フラックスがたまりにくい、セルフクリーニングタイプあり。
・-100℃～200℃と広範囲の温度下で使用可能なタイプあり。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。
※商品画像は代表画像となっております。

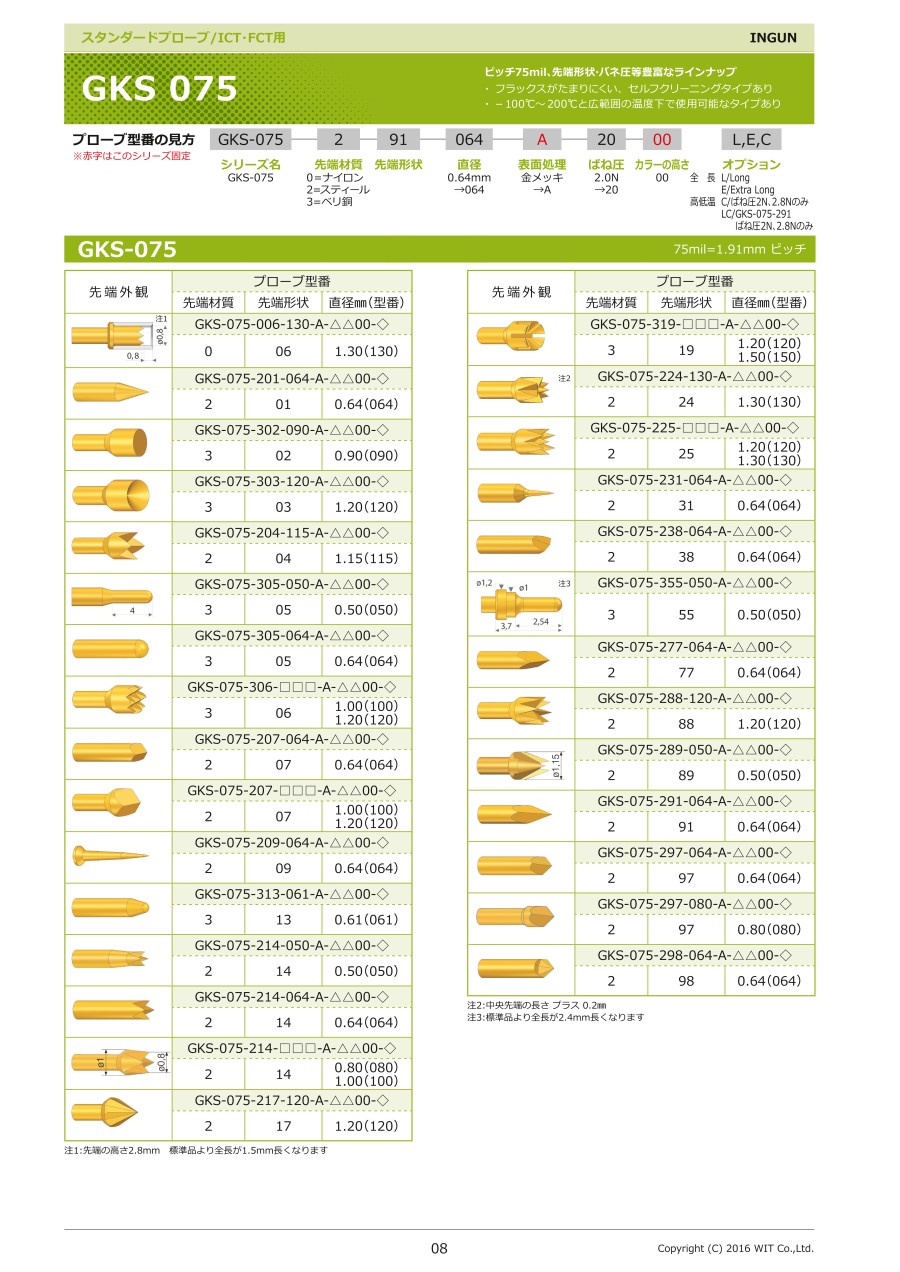

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
