INGUN

スタンダードプローブ GKS-050シリーズ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 372円～833円

税込単価: 409円～916円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

通常出荷日：在庫品1日目

【特長】・ピッチ50mil、先端形状・バネ圧等豊富なラインナップ。・フラックス...

特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。
※商品画像は代表画像となっております。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プローブサイズ

ソケットサイズ

製品仕様

メカニカルデータ	推奨ストローク	4.3mm
	最大ストローク	6.35mm
	ばね圧（推奨ストローク時）	1.0N 1.5N 2.0N
	温度範囲	-40℃～+80℃ *ばね圧2.0Nは-100℃～+200℃まで対応可能なタイプがあります。またオプションL付のプローブは、GKS-050-291のばね圧2Nのみ対応。（型番の後ろに「C」がつきます）
エレクトリカルデータ	電流（連続）	2-3A
エレクトリカルデータ	抵抗値	<20mΩ C付/ <100mΩ
ソケット穴径	CEM1	φ0.96-0.98mm
ソケット穴径	FR4	φ0.97-0.99mm
材質	プランジャー	べリ銅またはスティールに金メッキ
	バレル	ブロンズに金メッキ
	スプリング	スティールに金メッキ C付/ステンレススティール
	ソケット	べリ銅に金メッキ

型番リスト

表示件数

型番

GKS-050 214 050 A 1500

GKS-050 214 050 A 2000

GKS-050 291 050 A 1500

GKS-050 291 050 A 2000

GKS-050 297 050 A 2000

GKS-050 307 090 A 2000

KS-050 30 E08

KS-050 35 E08

種類

取付ピッチ

(mm)

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

プランジャ材質

プランジャ表面処理

リセプタクル末端形状

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

バレル/リセプタクル材質

使用温度範囲

(℃)

ストローク量

(mm)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 D

(φ)

バレル・リセプタクル長さ L2

(mm)

関連商品詳細

ばね圧

(N)

抵抗値

(mΩ)

プランジャ長さ（範囲）

(mm)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

[片側プローブ] 片側プローブ	1.27	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	150.1～200.0	3.0～4.5	3	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	～1.00	30.1～	銅合金	-40～80	4.3	153.1	6.9	-	36.3	-	1.5	20	5.1～8	0.78	0.5	1個
[片側プローブ] 片側プローブ	1.27	[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	3.0～4.5	3	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	～1.00	30.1～	銅合金	-40～80	4.3	204.1	6.9	-	36.3	-	2.0	20	5.1～8	0.78	0.5	1個
[片側プローブ] 片側プローブ	1.27	[四角錐] ダイヤモンドヘッド（鋭角四角すい）	150.1～200.0	3.0～4.5	3	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	～1.00	30.1～	銅合金	-40～80	4.3	153.1	6.9	-	36.3	-	1.5	20	5.1～8	0.78	0.5	100個
[片側プローブ] 片側プローブ	1.27	[四角錐] ダイヤモンドヘッド（鋭角四角すい）	200.1～300.0	3.0～4.5	3	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	～1.00	30.1～	銅合金	-40～80	4.3	204.1	6.9	-	36.3	-	2.0	20	5.1～8	0.78	0.5	1個
[片側プローブ] 片側プローブ	1.27	[四角錐] ダイヤモンドヘッド（鈍角四角すい）	200.1～300.0	3.0～4.5	3	0.31～0.60	[炭素鋼] スチール	金メッキ	-	-	～1.00	30.1～	銅合金	-40～80	4.3	204.1	6.9	-	36.3	-	2.0	20	5.1～8	0.78	0.5	100個
[片側プローブ] 片側プローブ	1.27	[三角錐] 鈍角三角すい	200.1～300.0	3.0～4.5	3	0.61～0.90	[銅合金] ベリリウム銅	金メッキ	-	-	～1.00	30.1～	銅合金	-40～80	4.3	204.1	6.9	-	36.3	-	2.0	20	5.1～8	0.78	0.9	100個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	半円筒	1.01～1.50	～1.00	30.1～	銅合金	-	-	-	-	1.05	32.7	-	-	-	-	0.95	-	1個
[リセプタクル] リセクタプル	-	-	-	-	-	-	-	-	円筒	1.01～1.50	～1.00	30.1～	銅合金	-	-	-	-	1.05	32.7	-	-	-	-	0.95	-	1個

通常単価(税別) (税込単価)	通常出荷日

785円 ( 864円 )	16日目
454円 ( 499円 )	在庫品1日目当日出荷可能
833円 ( 916円 )	8日目
401円 ( 441円 )	在庫品1日目当日出荷可能
372円 ( 409円 )	8日目
546円 ( 601円 )	16日目
503円 ( 553円 )	在庫品1日目当日出荷可能
722円 ( 794円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ピッチ50mil、先端形状・バネ圧等豊富なラインナップ。
・フラックスがたまりにくい、セルフクリーニングタイプあり。
・-100℃～200℃と広範囲の温度下で使用可能なタイプあり。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ソケット穴径について、カタログ・PDFに誤記がございます。詳細は商品情報をご参照ください。
※商品画像は代表画像となっております。

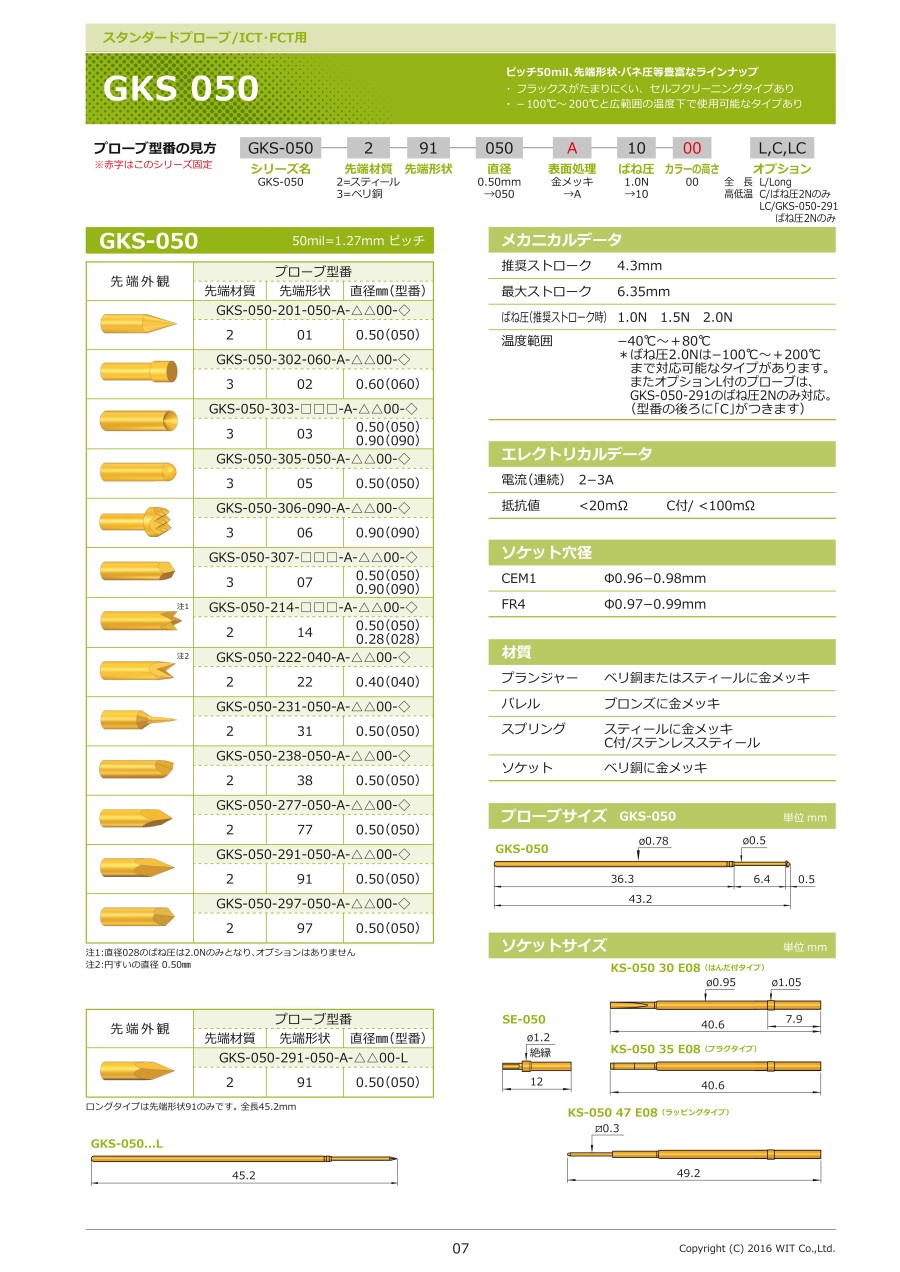

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
