スイッチングプローブ SKS-415
- 通常単価(税別)
- 3,248円
- 税込単価
- 3,573円
【特長】・基盤部品の有・無の確認に最適なタイプです・配線はそのままで、簡単にプ...
詳細情報を確認する- 取付ピッチ (mm)
- 3.5
- プロープ 先端形状
- フラット
- スプリング圧［2/3ストローク］（範囲） (gf)
- 200.1～300.0
- ストローク量（範囲） (mm)
- 3.0～4.5
- 許容電流 (A)
- 5
- プランジャ 外径 (mm)
- 2.10～
- プランジャ 材質
- ナイロン
- プランジャ 表面処理
- 金メッキ
- バレル/リセプタクル 外径（範囲） (mm)
- 2.01～3.00
- バレル/リセプタクル 長さ（範囲） (mm)
- 30.1～
- バレル/リセプタクル 材質
- 銅合金
- ストローク量 (mm)
- 4.2
- スプリング圧［2/3ストローク］ (gf)
- 234.7
- プランジャ長さ L1 (mm)
- 8.2
- バレル・リセプタクル長さ L2 (mm)
- 35.3
- ばね圧 (N)
- 2.3
- 特性
- 標準
- 抵抗値 (mΩ)
- 100
- プランジャ長さ（範囲） (mm)
- 8.1～12
- バレル・リセプタクル外径 (mm)
- 2.7
- プランジャ外径 (mm)
- 3.0
SKS-415 002 230 A 2302 Eの仕様・寸法情報
種類
[片側プローブ] クイックエクスチェンジ
取付ピッチ(mm)
3.5
プロープ 先端形状
フラット
スプリング圧［2/3ストローク］（範囲）(gf)
200.1～300.0
ストローク量（範囲）(mm)
3.0～4.5
許容電流(A)
5
プランジャ 外径(mm)
2.10～
プランジャ 材質
[その他] ナイロン
プランジャ 表面処理
金メッキ
バレル/リセプタクル 外径（範囲）(mm)
2.01～3.00
バレル/リセプタクル 長さ（範囲）(mm)
30.1～
バレル/リセプタクル 材質
銅合金
ストローク量(mm)
4.2
スプリング圧［2/3ストローク］(gf)
234.7
プランジャ長さ L1(mm)
8.2
バレル・リセプタクル長さ L2(mm)
35.3
ばね圧(N)
2.3
特性
標準
抵抗値(mΩ)
100
プランジャ長さ（範囲）(mm)
8.1～12
バレル・リセプタクル外径(mm)
2.7
プランジャ外径(mm)
3.0
商品情報
外形図
製品仕様
| メカニカルデータ | スイッチングポイントまでの距離 | 1.7mm ±0.2 |
|---|---|---|
| 最大ストローク | 5.2mm | |
| スイッチングポイントまでの圧力 | 0.7N | |
| 80%ストロークした時の圧力 | 2.3N | |
| エレクトリカルデータ | 電流（連続） | 5A |
| 材質 | プランジャー | ベリ銅に金（または金メッキに絶縁キャップ） |
| バレル | 真ちゅうに金メッキ | |
| スプリング | スティールに金メッキ | |
| ソケット | 真ちゅうに金メッキ | |
| ソケット穴径 | ソケット使用時 | φ2.98-2.99mm |
| ソケット未使用時 | φ2.65mm |

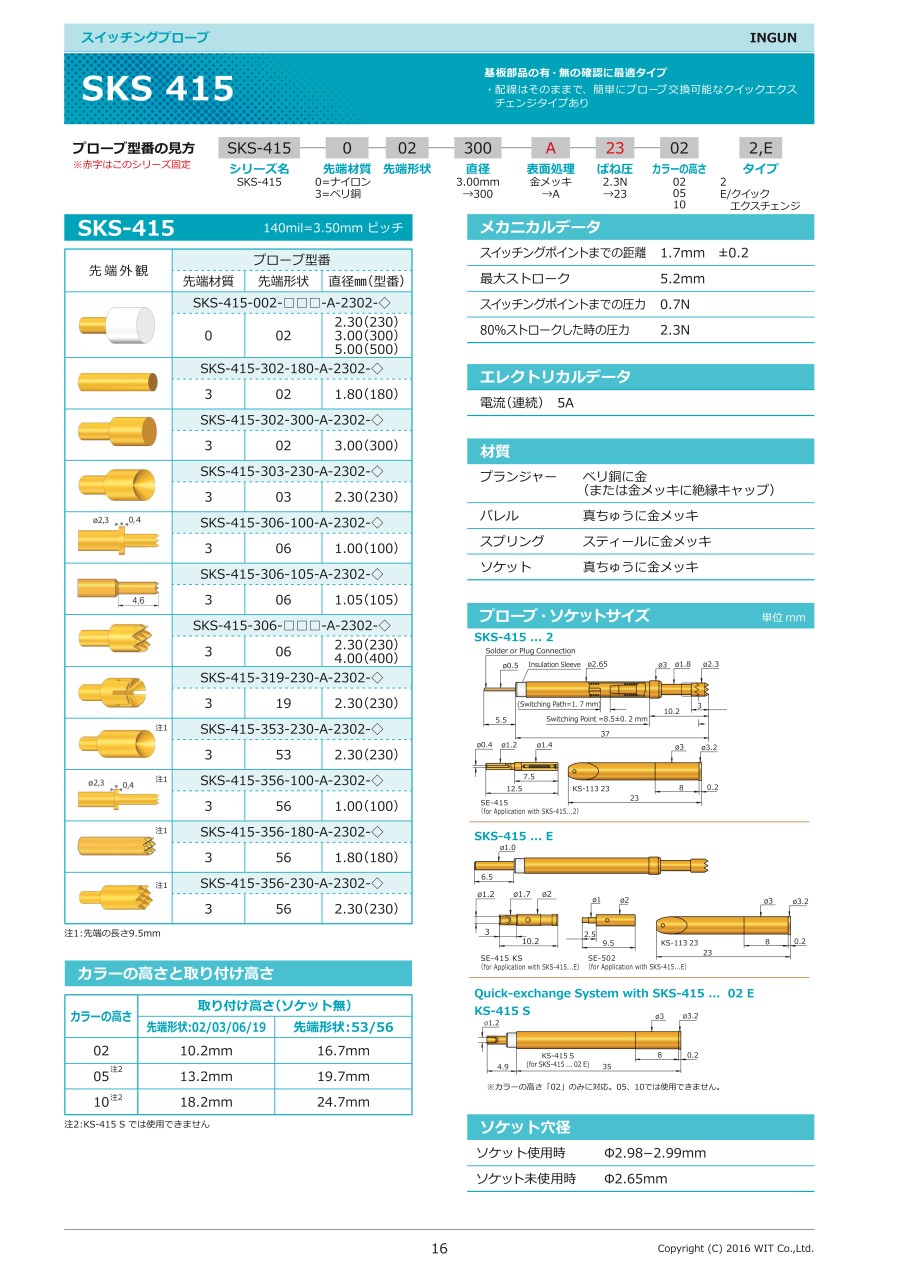

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。スイッチングプローブ SKS-415の型番SKS-415 002 230 A 2302 Eのページです。
型番SKS-415 002 230 A 2302 Eに関する仕様情報を記載しております。
スイッチングプローブ SKS-415のレビュー
スプリングとして
4
4.02019/06/25
押しボタンスイッチのストロークの跳ね返りの部分に使用しています。ストロークの長さと太さが合うものがこの商品しかなかったの...もっと読む
