INGUN

エナジータイププローブ E-100シリーズ

カタログ |

通常単価(税別): 333円～627円

税込単価: 366円～690円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

INGUN

通常出荷日：在庫品1日目

【特長】・フラックス過多、鉛フリーによる接触不良にお奨め。・接触効率を高めるた...

種類
片側プローブ
取付ピッチ (mm)
2.54
ストローク量（範囲） (mm)
3.0～4.5
許容電流 (A)
8
プランジャ表面処理
金メッキ
バレル/リセプタクル外径（範囲） (mm)
1.01～1.50
バレル/リセプタクル長さ（範囲） (mm)
20.1～25.0
バレル/リセプタクル材質
銅合金
ストローク量 (mm)
4.3
プランジャ長さ L1 (mm)
8.4
バレル・リセプタクル長さ L2 (mm)
25
特性
標準
抵抗値 (mΩ)
20
プランジャ長さ（範囲） (mm)
8.1～12
バレル・リセプタクル外径 (mm)
1.37

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となっております。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

プローブ型番の見方

※赤字はこのシリーズ固定

メカニカルデータ

推奨ストローク	4.3mm
最大ストローク	6.4mm

ばね圧

ばね圧	初期圧	推奨ストローク時
20	1.3N	2.0N
30	2.0N	3.0N

エレクトリカルデータ

電流（連続）	5-8A
抵抗値	＜20mΩ　C付／＜100mΩ

材質

プランジャー	ベリ鋼またはスティールに金メッキ
バレル	ニッケルシルバーまたはブロンズに金メッキ
スプリング	スティールに金メッキ C付／ステンレススティール
ソケット	ニッケルシルバーに金メッキラッピング部分／真ちゅうに金メッキ SS付／ステンレススティール

ソケット穴径

ソケット型番にJPがついているタイプの治具穴径はプレスリングを埋め込む場合、φ1.70となります。ソケットを打ち込む板の材質やドリル等のご使用条件により推奨穴径は変わりますので、ご使用前に必ず試作穴でソケットと径のご確認をお願いします。

圧力とストロークの関係

型番リスト

表示件数

型番

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

プランジャ外径

(mm)

プランジャ材質

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

ばね圧

(N)

初期スプリング圧（範囲）

(gf)

プランジャ外径

(mm)

最小発注数量

[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	300.1～	0.31～0.60	[炭素鋼] スチール	204.1	306.1	3.0	200.1～	0.5	1個
[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	200.1～300.0	1.21～1.50	[炭素鋼] スチール	132.7	204.1	2.0	100.1～200	1.3	1個
[ストレートクラウン] 4ポイントクラウン型（セルフクリーニング）	300.1～	1.21～1.50	[炭素鋼] スチール	204.1	306.1	3.0	200.1～	1.3	1個
[四角錐] ダイヤモンドヘッド（鋭角四角すい）	200.1～300.0	0.61～0.90	[炭素鋼] スチール	132.7	204.1	2.0	100.1～200	0.9	1個
[四角錐] ダイヤモンドヘッド（鋭角四角すい）	300.1～	0.61～0.90	[炭素鋼] スチール	204.1	306.1	3.0	200.1～	0.9	1個
[三角錐] 鈍角三角すい	200.1～300.0	1.21～1.50	[銅合金] ベリリウム銅	132.7	204.1	2.0	100.1～200	1.5	1個
[三角錐] 鈍角三角すい	300.1～	1.21～1.50	[銅合金] ベリリウム銅	204.1	306.1	3.0	200.1～	1.5	100個

通常単価(税別) (税込単価)	通常出荷日

627円 ( 690円 )	在庫品1日目当日出荷可能
465円 ( 512円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
333円 ( 366円 )	在庫品1日目当日出荷可能
333円 ( 366円 )	在庫品1日目当日出荷可能
557円 ( 613円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・フラックス過多、鉛フリーによる接触不良にお奨め。
・接触効率を高めるため、初期バネ圧は通常の約1.6倍。
・4.3mm（推奨ストローク）時点では基板への負荷軽減のため、通常プローブと同等のばね圧に収束。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となっております。

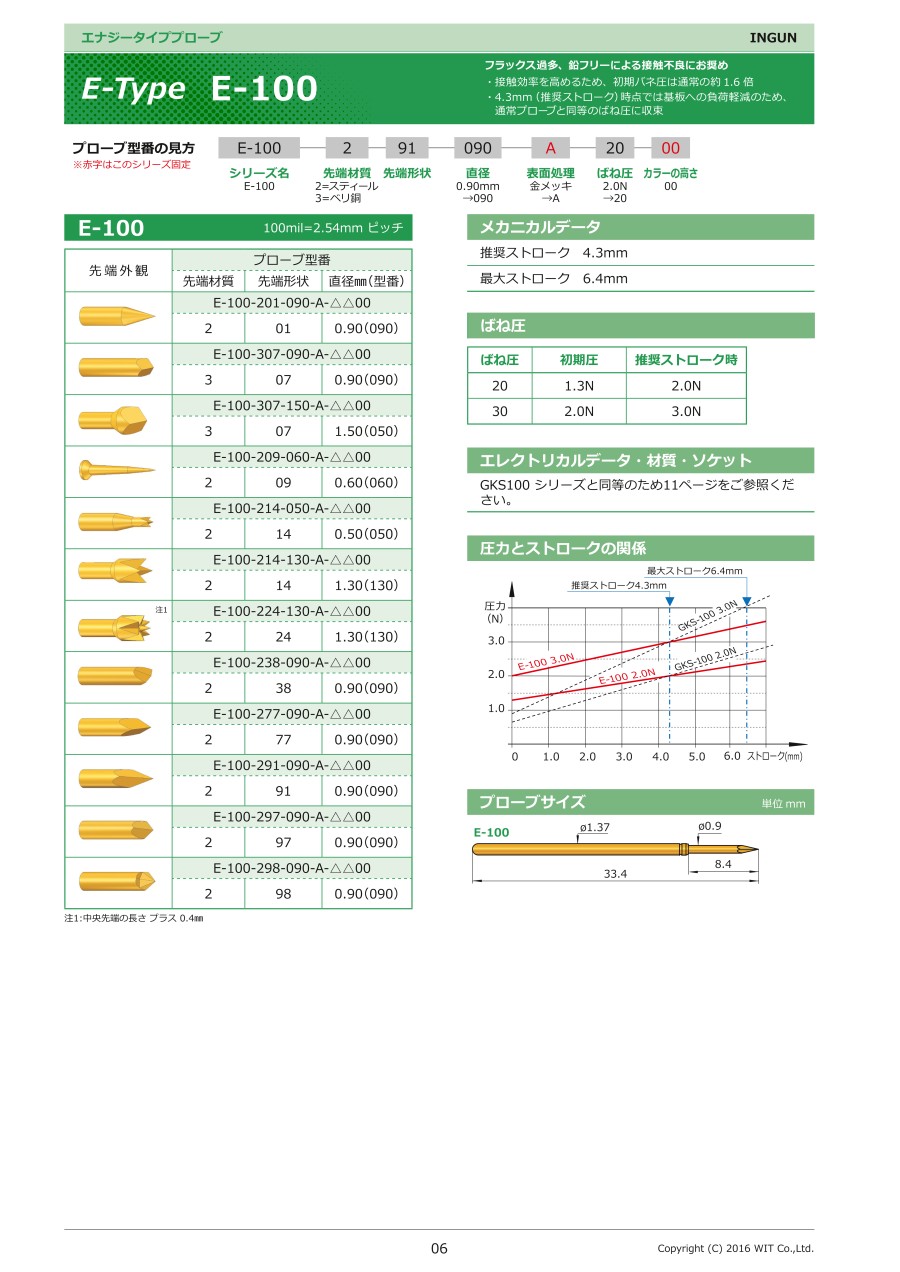

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
