エナジータイププローブ E-050シリーズ
- 通常単価(税別)
- 514円～641円
- 税込単価
- 565円～705円
【特長】・フラックス過多、鉛フリーによる接触不良にお奨めです。・接触効率を高め...
詳細情報を確認する- 種類
- 片側プローブ
- 取付ピッチ (mm)
- 1.27
- スプリング圧［2/3ストローク］（範囲） (gf)
- 200.1～300.0
- ストローク量（範囲） (mm)
- 3.0～4.5
- 許容電流 (A)
- 3
- プランジャ 表面処理
- 金メッキ
- バレル/リセプタクル 外径（範囲） (mm)
- ～1.00
- バレル/リセプタクル 長さ（範囲） (mm)
- 30.1～
- バレル/リセプタクル 材質
- 銅合金
- ストローク量 (mm)
- 4.3
- 初期スプリング圧 (gf)
- 142.9
- スプリング圧［2/3ストローク］ (gf)
- 204.1
- プランジャ長さ L1 (mm)
- 6.9
- バレル・リセプタクル長さ L2 (mm)
- 36.3
- ばね圧 (N)
- 2.0
- 特性
- 標準
- 初期スプリング圧（範囲） (gf)
- 100.1～200
- 抵抗値 (mΩ)
- 20
- プランジャ長さ（範囲） (mm)
- 5.1～8
- バレル・リセプタクル外径 (mm)
- 0.78
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- 50mil=1.27mmピッチ
＜先端形状＞
E-050-307-090-A-2000
E-050-214-050-A-2000
E-050-291-050-A-2000
| 型番 | 先端材質 | 直径 （mm） |
|---|---|---|
| E-050-214-050-A-2000 | スティール | 0.50 |
| E-050-291-050-A-2000 | スティール | 0.50 |
| E-050-307-090-A-2000 | ベリ銅 | 0.90 |
| メカニカルデータ | 推奨ストローク | 4.3mm |
|---|---|---|
| 最大ストローク | 6.4mm | |
| ばね圧（初期圧） | 1.4N | |
| ばね圧（推奨ストローク時） | 2.0N | |
| 材質 | プランジャー | ベリ銅またはスティールに金メッキ |
| バレル | ブロンズに金メッキ | |
| スプリング | スティールに金メッキ | |
| ソケット | ベリ銅に金メッキ | |
| エレクトリカルデータ | 電流（連続） | 2-3A |
| 抵抗値 | ＜20mΩ |
選定サポート情報
型番の見方
性能・試験情報
圧力とストロークの関係
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
538円 ( 592円 ) | 8日目 |
641円 ( 705円 ) | 8日目 |
514円 ( 565円 ) | 8日目 |
詳細情報
基本情報
【特長】
・フラックス過多、鉛フリーによる接触不良にお奨めです。
・接触効率を高めるため、初期バネ圧は通常の約1.6倍となっております。
・4.3mm（推奨ストローク）時点では基板への負荷軽減のため、通常プローブと同等のばね圧に収束します。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

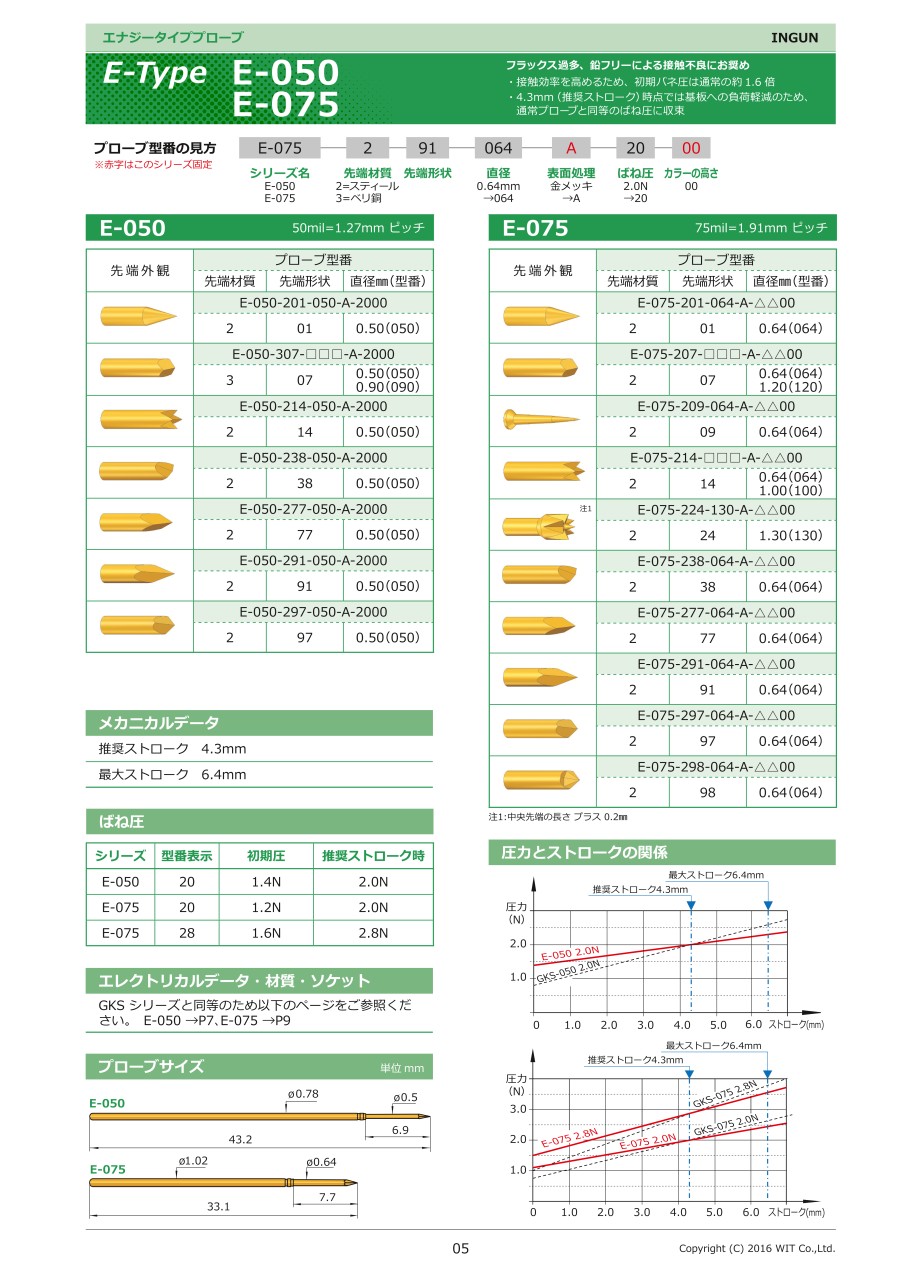

カタログ
